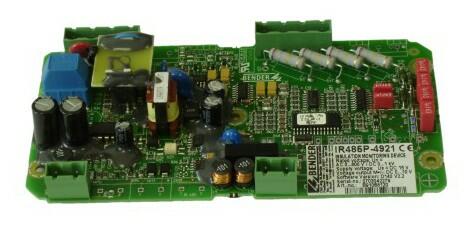

IR485P - Hlídač izolačního stavu pro speciální aplikace
Monitor izolačních stavů pro střídavé i stejnosměrné IT sítě
Monitoruje izolační odpor v kombinovaných IT sítích do 800 V AC nebo 1000 V DC. Analogový výstup 0...10 V. Velká mechanická otřesuvzdornost. Zvětšený rozsah provozní teploty.
Výroba přístrojů IR485P byla ukončena. Vhodnou náhradou je hlídač izolačního stavu isoHV425-D4M-4 + AGH422. V případě nejasností s výběrem vhodného přístroje nás kontaktujte.
Výroba přístrojů IR485P byla ukončena. Vhodnou náhradou je hlídač izolačního stavu isoHV425-D4M-4 + AGH422. V případě nejasností s výběrem vhodného přístroje nás kontaktujte.
Dostupnost: Prodej ukončen
Nahrazující produkty
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Nahrazeno produkty
Varianty: 4
isoHV425+AGH422Hlídač izolačního stavuHlídač izolačního stavu pro IT sítě AC, 3(N)AC a DC 0…1000 V s měřením podpětí a přepětí. Připojení k monitorované síti přes vazebný člen AGH422. Provedení s rozhraním RS485 nebo s galvanicky odděleným analogovým výstupem.
Skladem v GHVDetail produktu
Varianty k produktu IR485P - Hlídač izolačního stavu pro speciální aplikace (1)
Hlídač izolačního stavu
IR485P-4921Un AC 0...800V, 50...400Hz / DC 0...1000V
Us DC 12...84V
Us DC 12...84V
Popis výrobku
- Napěťový rozsah AC do 800 V, DC do 1000 V
- Monitorování připojení k hlídané IT síti
- LED zapnuto
- Napěťový výstup 0...10 V
- Velká mechanická otřesuvzdornost
- Zvětšený rozsah okolní teploty
- Vhodný pro monitorování napájecích obvodů baterií
Rozšířené informace
ISOMETER® IR485P monitoruje izolační odpor ve střídavých IT sítích do 800 V nebo DC sítích do 1000 V. Porucha izolace v DC obvodech, které jsou propojeny s AC obvody může být naměřena pouze v případě, že usměrňovači protéká zatěžovací proud větší jak 5...10 mA. Proto jsou také tyto přístroje vhodné pro montáž do obvodů usměrňovačů a střídačů.
Aplikace
- Elektrické dopravní prostředky
- Napájecí systémy UPS
- Dobíjecí stanice
Měřicí princip
Přístroj využívá měřicí princip AMP, patentovaný princip měření firmy BENDER.
Normy
ISOMETER® IR485P odpovídá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- EN IEC 61557-8
- EN 61557-8
- IEC 61557-8
- ASTM F1669M-96
Technické údaje
Parametry
| Aplikace | automobily a elektromobily průmysl železnice |
|---|---|
| Rozsah pracovních teplot | 55 °C 56 °C 60 °C |
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 1000 V |
|---|---|
| Jmenovité pulzní zkušební napětí | 8 kV |
| Parametry napájení | |
| Jmenovité napájecí napětí Us | DC 12...84 V |
|---|---|
| Vlastní spotřeba | ≤ 3 VA |
| Parametry monitorované IT sítě | |
| Jmenovité napětí sítě Un | AC 0...800 V, 50...400 Hz DC 0...1000 V |
|---|---|
| Měřicí obvody | |
| Měřicí napětí Um | ±30 V |
|---|---|
| Vnitřní odpor Ri | 200 kΩ |
| Výstupy | |
| Nelineární izolovaný výstup | rozsah 0...10 V odpovídá 5...0 MΩ |
|---|---|
| Mechanická odpolnost | |
| Vibrace ve třech osách | 10...1500 Hz do 5 g |
|---|---|
| Ráz | půlperioda sinus do 50 g |
| Všeobecná data | |
| Typ připojení vodičů | plug-in svorkovnice typ Phönix 7,62 mm |
|---|---|
| Provozní teplota | -40...+75 °C |
| Skladovací teplota | -60...+105 °C |
| Pracovní režim | trvalý provoz |
| Montáž | v jakékoli poloze |
| Stupeň krytí (DIN EN 60529) | IP00 |
| Rychlá montáž na DIN lištu |  Ne |
| Uchycení pomocí šroubů |  Ano |
| Hmotnost | cca. 130 g |
| Rozměry | 84×157×47 (včetně plug-in svorkovnice) |
