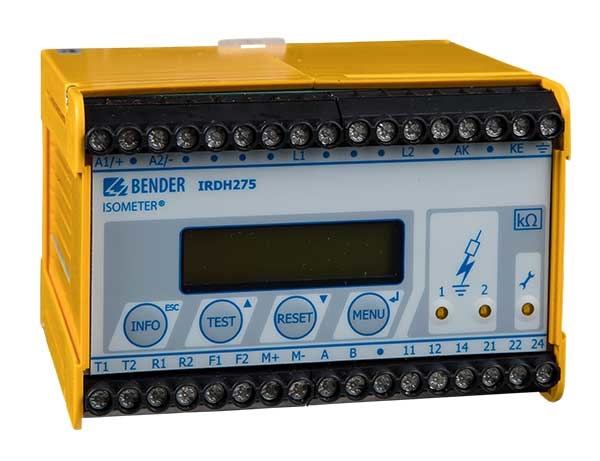

IRDH275BM-7 - Hlídač izolačního stavu s vazebným členem
Hlídač izolačního stavu pro stejnosměrné, střídavé i kombinované IT sítě s vyšším jmenovitým napětím
Monitoruje izolační odpor ve výkonových střídavých, stejnosměrných popř. kombinovaných IT sítích s vyšším jmenovitým napětím a to do 7,2 kV v kombinaci s vazebným členem AGH675S-7 a do 15,5 kV se dvěma vazebnými členy AGH675S-7MV15. Dovoluje monitorovat i moderní sítě, které obsahují měniče popř. stejnosměrné obvody.

Volitelné příslušenství k IRDH275BM-7 - Hlídač izolačního stavu s vazebným členem




Popis výrobku
- Jmenovité rozvodné napětí s AGH675S-7 do 7,2 kV
- Jmenovité rozvodné napětí s AGH675S-7MV15 so 15,5 kV
- Dvě samostatně nastavitelné hodnoty reakce Ran (100 kΩ...10 MΩ)
- Měření do svodové kapacity 5 μF
- Podsvětlený dvouřádkový LC displej 2×16 znaků
- Interní/externí TEST/RESET tlačítko
- Automatické monitorování funkčnosti přístroje
- Rozhraní RS485/BMS
- Dvě oddělená ALARM relé, každé s jedním přepínacím kontaktem
- Nastavitelný pracovní režim N/C nebo N/O
Rozšířené informace
Funkce
Kombinace zařízení ISOMETER® IRDH275BM-7 s vazebnými členy AGH675S-7 a AGH675S-7MV15 je navržená pro monitorování izolačního odporu v neuzemněných rozvodných sítích (IT sítě) s vyšším jmenovitým napětím až do 7,2 kV, respektive 15,5 kV. Princip měření AMPPLUS důkladně splňuje požadavky na moderní rozvodné sítě, která mnohdy obsahují usměrňovače proudu, střídače, tyristorem řízené DC spotřebiče a přímo připojené stejnosměrné komponenty. IRDH275BM-7 se automaticky přizpůsobuje podmínkám rozvodné sítě (rozptylová kapacita sítě), čím se optimalizuje doba měření a signalizace poruchy. Díky dvěma nezávislým nastavitelným hodnotám reakce lze indikovat pokles izolačního odporu sítě ve dvou úrovních (před-alarm a hlavní alarm).
Aplikace
- Třífázové AC, kombinované AC/DC a stejnosměrně DC sítě
- AC/DC napěťové sítě s přímo připojenými DC komponenty jako např. proudové usměrňovače, střídače, tyristorem řízené DC spotřebiče
Funkce
Zařízení měří aktuální hodnotu izolačního odporu mezi vodiči sítě a uzemněním. Když hodnota izolačního odporu klesne pod nastavenou hodnotu, sepne relé a rozsvítí se LED indikace alarm. Dvě samostatně nastavitelné relé umožňují rozeznat dvě hodnoty izolačního odporu, přičemž jedna může indikovat před-alarm a druhá skutečný alarm.Naměřená hodnota je zobrazována na LC displeji a nebo na externě připojeném měřícím nebo zobrazovacím přístroji. Chybová hlášení mohou být spolu s časem a datem ukládány do paměti. Paměť poruchy může být jednoduše smazána stiskem tlačítka RESET.Po stisknutí tlačítka TEST se spustí kontrola nebo-li testování samotného systému měření izolačního odporu. Stiskem tlačítka INFO se zpřístupní doplňující informace jako např. aktuální hodnota svodové kapacity sítě nebo nastavené parametry zařízení. Měřicí systém nepřetržitě monitoruje připojení uzemnění a v případě výskytu poruchy sepne relé a rozsvítí se LED indikace poruchy měřícího systému.
Normy
ISOMETER® IRDH275BM-7 odpovídá požadavkům:
- IEC 61557-8
- IEC 61326
Technické údaje
Parametry
Aplikace | průmysl |
---|---|
Rozsah pracovních teplot | -10 °C … 55 °C |
Řídicí obvody | |
Pomocné obvody | |
Hlavní obvody | |
Monitorovaná síť 3(N)AC | |
Monitorovaná síť AC | |
Monitorovaná síť AC/DC | |
Monitorovaná síť DC | |
Jmenovité napětí Un AC | 0 V … 15,5 kV |
Jmenovité napětí Un DC | 0 V … 15,5 kV |
Jmenovité napětí Un 3(N)AC | 0 V … 15,5 kV |
Tolerance napětí Un | -- |
Rozptylová kapacita sítě Ce µF | 0 F … 5 µF |
Hodnota reakce Ran kΩ | 100 kΩ … 10 MΩ |
Propojené sítě | |
Generátor pulzů pro vyhledávání poruchy izolace | |
Montáž na DIN lištu | |
Montáž pomocí šroubů | |
Montáž do panelu/na zeď | |
Webový server | |
Modbus TCP | |
Modbus RTU | |
BCOM | |
BS | |
BMS | |
isoData | |
CAN | |
Vazební člen AGH150W-4 | |
Vazební člen AGH204S-4 | |
Vazební člen AGH520S | |
Vazební člen AGH675S-7 | |
Vazební člen AGH676S-4 |
Izolace dle IEC 60664-1 / IEC 60664-3 | ||
Jmenovité izolační napětí | AC 7,2 kV (AGH675S-7) | |
---|---|---|
Jmenovité pulzní zkušební napětí | AC 40 kV (AGH675S-7) | |
Jmenovité izolační napětí | AC 15,5 kV (AGH675S-7MV15) | |
Jmenovité pulzní zkušební napětí | AC 111 kV (AGH675S-7MV15) |
Parametry napájení | ||
Jmenovité napájecí napětí Us | DC 19,2...72 V | |
---|---|---|
Kmitočet napájecího napětí fs | DC | |
Vlastní spotřeba max. | ≤ 14 VA |
Parametry monitorované IT sítě | ||
Jmenovité napětí sítě Un | AC, 3(N)AC 0...7,2 kV | |
---|---|---|
Jmenovitý kmitočet fn | DC, 0,2...460 Hz |
Hodnoty reakce | ||
Jmenovitá hodnota reakce Ran1 (ALARM 1) | 100 kΩ...10 MΩ | |
---|---|---|
Jmenovitá hodnota reakce Ran2 (ALARM 2) | 100 kΩ...10 MΩ | |
Přednastavení | Ran1 (ALARM 1) = 40 kΩ Ran2 (ALARM 2) = 10 kΩ |
|
Přesnost 100 kΩ...500 kΩ / 500...10 MΩ | ±100 kΩ / ±0...+20 % | |
Hystereze | 25 % |
Specifické časy | ||
Doba odezvy tan | ≤ 5 min | |
---|---|---|
Doba měření | viz návod k použití |
Měřicí obvod | ||
Měřicí princip | AMPPLUS | |
---|---|---|
Rozsah měření | 50 kΩ...10 MΩ | |
Měřicí napětí Um | ±50 V | |
Měřicí proud Im (při RF=0 Ω) | ≤ 21 µA | |
Vnitřní DC odpor Ri | ≥ 2,4 MΩ | |
Vnitřní impedance Zi při 50 Hz | ≥ 2,4 MΩ | |
Svodová kapacita sítě Ce | ≤ 5 µF (od výrobce nastaveno 2 µF) |
Zobrazení, paměť | |||||
Zobrazení | podsvětlený LC displej, 2x16 znaků, 4 mm | ||||
---|---|---|---|---|---|
Rozsah zobrazení | 50 kΩ...10 MΩ | ||||
Heslo | Off / 0...999 (od výrobce nastaveno Off) | ||||
Paměť poruchy, ALARM relé | On / Off (od výrobce nastaveno Off) |
Vstupy/výstupy | ||
Tlačítko TEST/RESET | interní/externí | |
---|---|---|
Výstupní proud verze (max. zátěž) | 0/4...20 mA (≤ 500 Ω) | |
Přesnost | ±10 %, ±100 kΩ |
Komunikační rozhraní | ||
Rozhraní/protokol | RS485/BMS | |
---|---|---|
Max. délka kabelu | 1200 m | |
Doporučený kabel | J(Y)STY 2×0,8 | |
Zakončovací odpor | 120 Ω (0,5 W) |
Spínací obvody | ||
Spínací prvky | 2 × relé s 1 přepínacím kontaktem | |
---|---|---|
Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) | |
Minimální zátěž kontaktu | 2 mA při 24 V DC (50 mW) |
Všeobecná data | ||
Přístroj | IRDH275B | AGH675S-7/AGH675S-7MV15 |
---|---|---|
Typ připojení vodičů | šroubové svorky | |
Pracovní teplota okolí / verze "W" | -10...+55 °C / -40...+70 °C | |
Skladovací teplota / verze "W" | -40...+70 °C / -40...+85 °C | |
Pracovní režim | trvalý provoz | |
Montáž | v jakékoli pozici | |
Stupeň krytí, vnitřní součásti (DIN EN 60529) |
IP 30 | IP 64 |
Stupeň krytí, svorky (DIN EN 60529) |
IP 20 | |
Materiál pouzdra | polykarbonát | zalit pryskyřicí |
Samozhášivost | UL94V-0 | |
Rychlá montáž na DIN lištu | dle IEC 60715 | |
Uchycení pomocí šroubů | 2 × M4 s montážní svorkou | |
Hmotnost | 510 g | 5100 g |
Pouzdro | XM112 | viz Rozměry |
Rozměry pouzdra XM112

Rozměry AGH675S-7/AGH675S-7MV15
