isoHR685W-x-I-B - Hlídač izolačního stavu
Hlídač izolačního stavu pro IT sítě s velmi vysokou hodnotou izolace do 1000 V AC a 1300 V DC
Hlídač izolačního stavu pro neuzemněné (IT) AC sítě 0…1000 V s galvanicky připojenými usměrňovači a střídači a pro neuzemněné (IT) DC sítě 0…1300 V s velmi vysokou hodnotou izolace. Nastavitelná hodnota reakce až 3 GΩ.
Dotaz na produktPorovnat
Varianty k produktu isoHR685W-x-I-B - Hlídač izolačního stavu (2)
Us AC/DC 16,8...276V, DC, 50...400Hz
Ce < 1000mikroF
Ran 1k...3GOhm
rozhraní: RS485/Modbus RTU, BS bus, isoData, Ethernet/Modbus TCP, BCOM
integrovaný displej
webserver
Us AC/DC 16,8...276V, DC, 50...400Hz
Ce < 1000mikroF
Ran 1k...3GOhm
rozhraní: RS485/Modbus RTU, BS bus, isoData, Ethernet/Modbus TCP, BCOM
externí displej FP200W
webserver
Volitelné příslušenství k isoHR685W-x-I-B - Hlídač izolačního stavu
* součástí standardního obsahu dodávky
* součástí standardního obsahu dodávky
Popis výrobku
• Monitorování izolačního stavu v neuzemněných (IT) sítích AC s galvanicky připojenými usměrňovači nebo střídači i v neuzemněných (IT) sítích DC
• Automatické přizpůsobení rozptylové kapacitě monitorované sítě
• Kombinace měřicí metody AMPPlus a možnosti nastavení předdefinovaných měřicích profilů
• Dvě samostatně nastavitelné hodnoty reakce 1 kΩ…3 GΩ
• Grafický LC displej s vysokým rozslišením
• Trvalé monitorování připojení měřené sítě
• Automatický vnitřní test přístroje
• Funkce IsoGraph pro zobrazení časového průběhu hodnoty izolačního odporu
• Paměť historie s hodinami v reálném čase (buffer na tři dny) pro 1023 alarmových hlášení s časovou značkou
• Proudový nebo napěťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddělený) úměrný naměřené hodnotě izolačního stavu
• Uživatelsky nastavitelné digitální vstupy a výstupy
• Možnost dálkového nastavení některých parametrů po ethernetu prostřednictvím rozhraní COMTRAXX®
• Rozhraní RS-485/BS (Bender sensor bus) pro komunikaci s ostatními přístroji Bender
• Podpora protokolů BCOM, Modbus TCP, isoData
• Vestavěný webový server
Rozšířené informace
Varianty přístroje

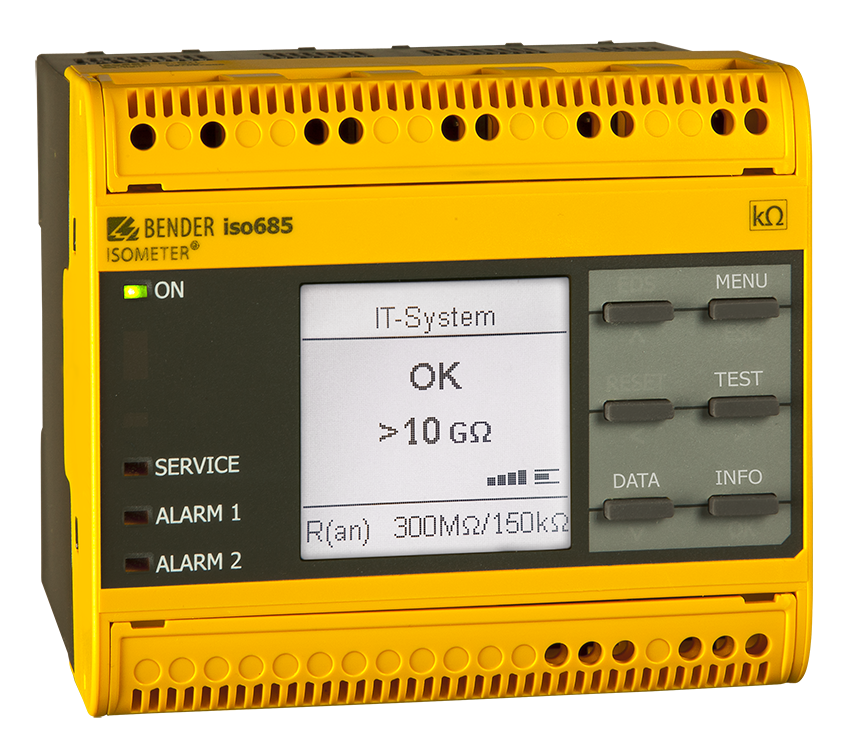

• isoHR685W–D–I–B
Přístroj ve variantě „D“ (isoHR685W-D-I-B) má grafický LC displej s vysokým rozlišením a ovládací prvky pro přímé ovládání a nastavování funkcí přístroje. Tuto variantu nelze kombinovat s ovládacím panelem FP200.

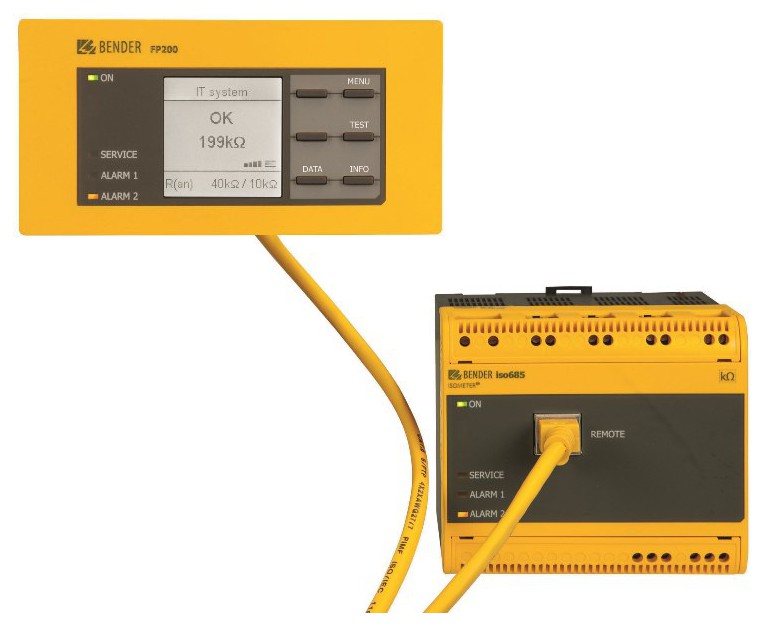

• isoHR685W–S–I–B
Přístroj ve variantě „S“ (isoHR685W–S–I–B) je bez displeje i ovládacích prvků. Lze jej používat pouze v kombinaci s ovládacím panelem FP200W.
Aplikace
- AC, DC nebo AC/DC hlavní obvody
- AC/DC hlavní obvody s přímo připojenými DC zařízeními jako jsou usměrňovače, střídače a řízené pohony
- Systémy UPS, bateriové systémy
- Systémy s indukčním ohřevem
- Systémy obsahující spínané zdroje
- Propojené IT sítě s vysokými hodnotami rozptylové kapacity a velkou hodnotou izolačního odporu
- Monitorování dlouhých kabelů s kapacitní vazbou
Funkce
Přístroj isoHR685W nepřetržitě monitoruje celý izolační odpor IT sítě během provozu a spustí alarm, když hodnota klesne pod nastavenou hodnotu reakce. Pro měření musí být přístroj připojen mezi IT síť (neuzemněný systém) a ochranný vodič (PE). Doba měření je závislá na vybraných měřicích profilech, na rozptylové kapacitě, izolačním odporu a případných souvisejících poruchách sítě.
Přístroj pro monitorování izolačního stavu v provedení varianta "B" disponuje sítí oddělených interních switchů pro ovládání více přístrojů ISOMETER® v propojených IT sítích. Přístroje jsou propojeny rozhraním ethernet. Integrovaná funkce ISOnet zajišťuje, že v jeden okamžik aktivně měří pouze jeden ISOMETER®, zatímco ostatní přístroje jsou odpojeny a čekají ve standby módu na udělení oprávnění měřit.
Hodnoty reakce a další parametry se nastavují pomocí průvodce uvádění do provozu nebo přes nastavení v menu pomocí tlačítek přístroje a zobrazují se na grafickém LCD s vysokým rozlišením. Zvolená nastavení jsou uložena v paměti zabezpečené proti ztrátě dat. V menu lze zvolit různé jazyky pro nastavení a zprávy uvedené na displeji.
Přístroj využívá hodiny s reálným časem pro ukládání chybových zpráv a událostí do paměti historie s časem a datem. Nastavení může být chráněno před neoprávněnými úpravami heslem.
Měřicí metoda
Přístroje řady isoHR685W využívá patentovanou metodu měření AMPPlus. Tato metoda umožňuje monitorování moderních napájecích sítí, a to i v případě rozsáhlých, přímo připojených stejnosměrných složek a vysoké rozptylové kapacity sítě.
Normy
Přístroj isoHR685W odpovídá požadavkům:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8.
Technické údaje
Parametry
| Aplikace | průmysl |
|---|---|
| Rozsah pracovních teplot | -25 °C … 55 °C |
| Řídicí obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavní obvody |  Ano |
| Monitorovaná síť 3(N)AC | Ano |
| Monitorovaná síť AC | Ano |
| Monitorovaná síť AC/DC | Ano |
| Monitorovaná síť DC | Ano |
| Jmenovité napětí Un AC | 0 V … 1 kV |
| Jmenovité napětí Un DC | 0 V … 1,3 kV |
| Jmenovité napětí Un 3(N)AC | 0 V … 690 V |
| Tolerance napětí Un | + 15 % |
| Rozptylová kapacita sítě Ce µF | 0 F … 1 mF |
| Hodnota reakce Ran kΩ | 1 Ω … 3 GΩ |
| Propojené sítě | ANO |
| Generátor pulzů pro vyhledávání poruchy izolace | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocí šroubů | Ano |
| Montáž do panelu/na zeď | ANO |
| Webový server | Ano |
| Modbus TCP | Ano |
| Modbus RTU | Ano |
| BCOM | Ano |
| BS | Ano |
| BMS | Ne |
| isoData | Ano |
| CAN | Ne |
| Vazební člen AGH150W-4 | Ano |
| Vazební člen AGH204S-4 | Ano |
| Vazební člen AGH520S | Ano |
| Vazební člen AGH675S-7 | Ne |
| Vazební člen AGH676S-4 | Ano |
| Izolace | |
| Jmenovité izolační napětí (IEC 60664-1) |
AC 1000 V |
|---|---|
| Jmenovité pulzní zkušební napětí (IEC 60664-1) | 8 kV |
| Kategorie přepětí | II |
| Stupeň znečištění |
3 (Un < 690 V) 2 (Un > 690 < 1000 V) |
| Ochranné oddělení (zesílenou izolací) mezi | (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, ETH, X3, X4)] |
| Test dielektrika podle IEC 61010-1 |
2,2 kV |
| Parametry napájení pomocí svorek A1/+, A2/- | |
| Jmenovité napájecí napětí US | AC/DC 16,8…276 V *** |
|---|---|
| Jmenovitý kmitočet fS | DC, 50...400 Hz |
| Vlastní spotřeba, typická pro 50 Hz (400 Hz) | 12 W/21 VA (12 W/45 VA) |
| Parametry monitorované sítě | |
| Jmenovité napětí sítě Un |
AC 0...1150 V, 3AC 0...793 V |
|---|---|
| Jmenovitý kmitočet fn | DC, 0,1...460 Hz |
| Hodnoty reakce | |
| Hodnota reakce Ran1 (Alarm 1) | 1 kΩ...3 GΩ |
|---|---|
| Hodnota reakce Ran2 (Alarm 2) | 1 kΩ...3 GΩ |
| Nejistota (dle IEC 61557-8) | v závislosti na profilu, ±15 %, min. ±1 kΩ |
| Hystereze | 25 %, min. 1 kΩ |
| Časové odezvy | |
| Doba odezvy tan při RF = 0,5×Ran (Ran = 10 kΩ) a Ce=1 µF dle IEC 61557-8 | v závislosti na profilu, typicky 10 s |
|---|---|
| Zpoždění při spuštění TSTART-UP | 0...120 s |
| Měřicí obvod | |
| Měřicí princip | AMPPLUS |
|---|---|
| Měřicí napětí Um | v závislosti na profilu, ± 10 V, ± 50 V |
| Měřicí proud Im | ≤ 403 µA |
| Vnitřní odpor Ri, Zi | ≤ 124 kΩ |
| Přípustné externí DC napětí Ufg | ≤ 1500 V |
| Přípustná hodnota rozptylové kapacity Ce | v závislosti na profilu, 0…1000 μF |
| Měřicí rozsahy | |
| Měřicí rozsah fn | 0,1…460 Hz |
|---|---|
| Nejistota měření fn | ± 1 % ± 0,1 Hz |
| Napěťový rozsah pro měření fn | AC 25...690 V |
| Měřicí rozsah Un bez vazebného členu |
AC 25...1000 V, 3AC 0...690 V |
| Napěťový rozsah měření Un |
AC/DC 10...1000 V |
| Nejistota měření Un | ±5 % ±5 V |
| Rozsah měřené hodnoty rozptylové kapacity sítě Ce | 0…1000 μF |
| Nejistota měření Ce | ± 10 % ± 10 μF |
| Frekvenční rozsah měření Ce | DC, 30...460 Hz |
| Minimální hodnota izolace pro měření Ce | v závislosti na zvoleném profilu a vazebném členu, typicky > 10 kΩ |
| Displej | |
| Zobrazení | Grafický displej 127 x 127 bodů, 40 x 40 mm |
|---|---|
| Rozsah zobrazení naměřené hodnoty izolačního odporu | 0,1 kΩ….10 GΩ |
| LED signalizace | |
| ON (provozní LED) | zelená |
|---|---|
| SERVICE | žlutá |
| ALARM 1 | žlutá |
| ALARM 2 | žlutá |
| Digitální vstupy (I1, I2, I3) | |
| Počet | 3 |
|---|---|
| Pracovní režim, nastavitelný | aktivní vysoká úroveň, aktivní nízká úroveň |
| Funkce | žádná, test, reset, start měření, deaktivace zařízení |
| Napětí | Nízká úroveň DC 3…5 V, Vysoká úroveň DC 11…32 V |
| Digitální výstupy (Q1, Q2) | |
| Počet | 2 |
|---|---|
| Pracovní režim, nastavitelný | aktivní, pasivní |
| Funkce | žádná, Alarm 1, Alarm 2, chyba připojení, Alarm DC-, Alarm DC+, symetrická porucha, alarm DC napěťového posunu, porucha zařízení, obecný alarm, měření dokončeno, přístroj neaktivní |
| Napětí | pasivní DC 0…32 V, aktivní DC 0/19,2…32 V |
| Max. hodnota součtu výstupních proudů na X1 | max. 200 mA při napájení přes A1+/A2- |
| Max. proud jednoho výstupu | max. 1 A při napájení přes svorkovnici X1 (X1.+/X1.GND) |
| Analogový výstup (M+) | |
| Počet | 1 |
|---|---|
| Pracovní režim | lineární, střed stupnice 28 kΩ/120 kΩ |
| Funkce | hodnota izolačního stavu, DC posun |
| Proud, napětí | 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω), 0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ) |
| Pracovní nejistota | ± 20% |
| Rozhraní TCP/IP: | |
| Rozhraní / protokol | webový server/Modbus TCP/BCOM |
|---|---|
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| Max. počet Modbus požadavků | < 100/s |
| Max. délka kabelu | ≤ 100 m |
| Konektor | RJ45 |
| IP adresa | DHCP/manuální* 192.168.0.5* |
| Maska sítě | 255.255.255.0* |
| BCOM adresa | system-1-0 |
| Funkce | komunikační rozhraní |
| ISOnet: | |
| Počet ISOnet zařízení | ≤ 20 |
|---|---|
| Maximální jmenovité napětí při použití ISOnet | AC 690V / DC 1000V |
| Sběrnice BMS: | |
| Rozhraní / protokol | RS-485/BMS |
|---|---|
| Přenosová rychlost | 9,6 kBaud/s |
| Max. délka kabelu | ≤ 1200 m |
| Doporučený kabel (kroucený pár, jedna strana stínění připojená k PE) | min. J-Y(St)Y 2x0,8 |
| Připojení | svorky X1.A, X1.B |
| Zakončovací odpor | 120 Ω, interní DIP switch |
| Adresa zařízení na BMS | 1…90 |
| Spínací obvody | |
| Spínací prvky | 2 přepínací kontakty |
|---|---|
| Pracovní režim | N/C režim, N/O režim |
| Kontakt 11-12-14 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístoje, obecný alarm, měření dokončeno, přístroj neaktivní |
| Kontakt 21-22-24 | žádná, výstraha, alarm, porucha připojení, Alarm DC-, Alarm DC+, alarm DC napěťového posunu, symetrická porucha, porucha přístroje, obecný alarm, měření dokončeno, přístroj neaktivní |
| Elektrická životnost, počet cyklů | 10 000 |
| Spínací parametry podle IEC 60947-5-1 | |
| Kategorie užití | AC-13 AC-14 DC-12 DC-12 DC-12 DC-12 |
|---|---|
| Jmenovité spínací napětí | 230 V 230 V 24 V 48 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 3 A 1 A 1 A 0,2 A 0,1 A |
| Jmenovité napětí izolace pro ≤ 2000 m n.m. | 250 V |
| Jmenovité napětí izolace pro ≤ 3000 m n.m. | 160 V |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC 61326-2-4; IEC 61326-2-4 ** |
|---|---|
| Teplota okolí: | |
| - při provozu | -25…+55 °C |
| - při transportu | -40…+85 °C |
| - při skladování | -25…+70 °C |
| Klimatická třída podle IEC 60721 (vše s výjimkou orosení nebo jinovatky): | |
| Statické použití (IEC 60721-3-3) | 3K23 |
| Přeprava (IEC 60721-3-2) | 2K11 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K22 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M12 |
| Přeprava (IEC 60721-3-2) | 2M4 |
| Skladování (IEC 60721-3-1) | 1M12 |
| Oblast použití | ≤ 3000 m. n.m. |
| Připojení | |
| Typ připojení | zásuvné šroubové svorky B9 nebo pružinové svorky B7 |
|---|---|
| Šroubové svorky: | |
| Jmenovitý proud | ≤ 10 A |
|---|---|
| Utahovací moment | 0,5…0,6 Nm |
| Průřez vodiče | AWG 24…12 |
| Délka odizolování vodiče | 7 mm |
| - jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
| - splétané lanko s dutinkou s izolací / bez izolace | 0,25…2,5 mm² |
| - vícežilový vodič, jednoduchý vodič | 0,2…1 mm² |
| - vícežilový vodič, splétaný | 0,2…1,5 mm² |
| - vícežilový vodič, splétaný, s dutinkou bez izolace | 0,25…1 mm² |
| - vícežilový vodič, splétaný, s TWIN dutinkou s izolací | 0,5…1,5 mm² |
| Pružinové svorky: | |
| Jmenovitý proud | ≤ 10 A |
|---|---|
| Průřez vodiče | AWG 24…12 |
| Délka odizolování vodiče | 10 mm |
| - jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
| - splétané lanko s dutinkou s izolací / bez izolace | 0,25…2,5 mm² |
| - vícežilový vodič, splétaný, s TWIN dutinkou s izolací | 0,5…1,5 mm² |
| Pružinové svorky X1: | |
| Jmenovitý proud | ≤ 8 A |
|---|---|
| Velikost vodiče | AWG 24…16 |
| Délka odizolování vodiče | 10 mm |
| - jednoduchý vodič/splétané lanko | 0,2…1,5 mm² |
| - splétané lanko s dutinkou bez izolace | 0,25…1,5 mm² |
| - splétané lanko s dutinkou s izolací | 0,25…0,75 mm² |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | dle orientace displeje, chladící otvory musí být ventilovány vertikálně |
| Stupeň krytí, vnitřní součásti | IP40 |
| Stupeň krytí, svorky | IP20 |
| Rychlá montáž na DIN lištu | dle IEC 60715 |
| Uchycení pomocí šroubů | 3 × M4 s montážní příchytkou |
| Materiál pouzdra | polykarbonát |
| Třída hořlavosti | V-0 |
| Rozměry (š × v × h) | 108 × 93 × 110 mm |
| Hmotnost | ≤ 390 g |
| Varianta "W" | |||
| Znak "W" v názvu přístroje znamená zvýšenou mechanickou odolnost vůči nárazům a vibracím. |
|---|
** Zobrazení displeje je limitováno teplotou okolí v rozsahu -25...+55 °C
*** Absolutní hodnoty
