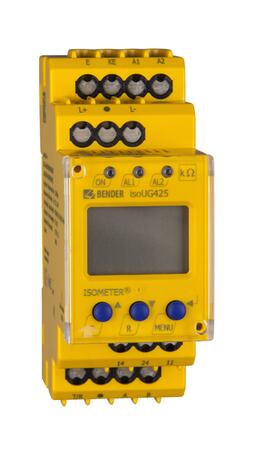

isoUG425 - Monitor asymetrických poruch izolace
Monitor asymetrických poruch izolace v neuzemněných DC sítích do 120 V
Monitor asymetrických poruch izolace v neuzemněných DC sítích hlavních obvodů s napětím DC 12...120 V s hodnotou rozptylové kapacity do 50 μF.
Dostupnost: Na dotaz
Vybrat variantu (1)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu isoUG425 - Monitor asymetrických poruch izolace (1)
Monitor asymetrických poruch izolace
isoUG425-D4-4Monitor asymetrických poruch izolace v DC IT sítích
Us: AC 100…240 V/DC 24…240 V
Un: DC 12…120 V
2 x alarmové relé
RS-485/BMS, Modbus RTU
Us: AC 100…240 V/DC 24…240 V
Un: DC 12…120 V
2 x alarmové relé
RS-485/BMS, Modbus RTU
Popis výrobku
- Monitor asymetrických poruch izolace v neuzemněných DC sítích
- Měření napětí sítě (r.m.s. a DC) s detekcí předpětí a podpětí
- Měření sítových DC napětí vůči zemi (L+/PE a L-/PE)
- Nastavitelné přizpůsobení rozptylové kapacitě sítě do 50 μF
- Nastavitelné zpoždění po spuštění, zpoždění odezvy a zpoždění uvolnění
- Dvě nezávisle nastavitelné hodnoty odezvy v rozsahu 1…100 kΩ (Alarm 1, Alarm 2
- LED signalizace alarmových stavů (AL1, AL2), hlášení na displeji a na výstupech alarmových relé (K1 a K2)
- Indikace měřených hodnot na multifunkčním LCD
- Nastavitelný N/O nebo N/C režim a paměť poruch
- Možnost ochrany nastavení přístroje pomocí hesla
- Galvanicky oddělené rozhraní RS-485 s protokoly BMS, Modbus RTU a IsoData
Rozšířené informace
Přístroj isoUG425 monitoruje asymetrické poruchy izolace v neuzemněných DC sítích hlavních obvodů s napětím DC 12…120 V. Maximální povolená hodnota rozptylové kapacity sítě Ce je 50 μF. Přístroj měří asymetrický izolační odpor RF mezi monitorovanou sítí (L+, L-) a zemí (PE). Zaznamenává r.m.s. hodnotu, DC napětí sítě Un mezi L+ a L-, mezi L+ a zemí (UL+e) a mezi L- a zemí (UL-e). Nastavení parametrů je možné i po BMS, například přes bránu BMS/Ethernet (COM460IP), nebo Modbus RTU.
Aplikace
- Jednoduché bateriové systémy
- Vhodně rozsáhlé DC systémy regulace napětí
- DC obvody lamp
Normy
Přístroj isoUG425 není hlídačem izolačního stavu v souladu s normou IEC 61557-8/EN 61557-8/ČSN 61557-8/STN 61557-8. Zaznamenává hodnoty izolačního stavu, které způsobují asymetrii PE vodiče v IT síti. Symetrické poruchy izolace přístroj nezaznamenává.
Technické údaje
pružinové svorky nebo šroubové svorky
| Izolace dle IEC 60664-1 / IEC 60664-3 | |
| Jmenovité napětí izolace (A1, A2) - (11, 14, 24) | 250 V |
|---|---|
| Jmenovité impulzní výdržné napětí | 4 kV |
| Jmenovité napětí izolace (L+, L-, E, KE, T/R, A, B) | 400 V |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Kategorie přepětí/stupeň znečištění | III/3 |
| Ochranné oddělení (zesílená izolace) mezi | (A1, A2) - (L+, L-, E, KE, T/R, A, B) - (11, 14, 24) |
| Test dielektrika podle IEC 61010-1 | 2,2 kV |
| Parametry napájení | |
| Napájecí napětí US | AC 100...240 V/DC 24...240 V |
|---|---|
| Tolerance US | -30...+15 % |
| Rozsah kmitočtu US | 47...63 Hz |
| Vlastní spotřeba | ≤ 3 W, ≤ 9 VA |
| Monitorovaná síť | |
| Jmenovité napětí sítě UN |
DC 12...120 V |
|---|---|
| Tolerance UN | +20 % |
| Měřicí obvod | |
| Vnitřní odpor Ri | ≥ 115 kΩ |
|---|---|
| Rozptylová kapacita sítě Ce | ≤ 50 μF |
| Hodnoty reakce | |
| Hodnota reakce Ran1 | 2...100 kΩ |
|---|---|
| Hodnota reakce Ran2 | 1...95 kΩ |
| Relativní nejistota Ran | ±15%, alespoň ±2 kΩ |
| Rozsah zobrazení hodnoty napětí sítě UN | 0...150 V |
| Nejistota měření UDC | ±5%, alespoň ±0,5 V |
| Nejistota měření URMS |
±5%, alespoň ±1,5 V |
| Heslo | off/0...999 |
| Paměť poruchy, ALARM relé | on/off |
| Specifické časy | |
| Doba odezvy tan při RF = 0,5 x Ran a Ce = 1 μF podle IEC 61557-8 | ≤ 1 s |
|---|---|
| Zpoždění při spuštění t | 0...10 s |
| Zpoždění reakce ton | 0...99 s |
| Zpoždění uvolnění toff | 0...99 s |
| Zobrazení, paměť | |
| Displej | LC displej, multifunkční, nepodsvětlený |
|---|---|
| Rozsah zobrazení izolačního odporu RF | 1 kΩ...1 MΩ |
| Nejistota měření | ±5%, alespoň ±2 kΩ |
| Rozsah zobrazení hodnoty napětí sítě UN |
0...150 V |
| Nejistota měření UDC | ±5%, alespoň ±0,5 V |
| Nejistota měření URMS | ±5%, alespoň ±1,5 V |
| Heslo | off/0...999 |
| Paměť poruchy, ALARM relé | on/off |
| Rozhraní | |
| Rozhraní/protokol | RS-485/BMS, Modbus RTU, isoData |
|---|---|
| Přenosová rychlost | BMS (9,6 kbit/s), Modbus RTU (nastavitelná), isoData (115,2 kbit/s) |
| Délka kabelu (9,6 kbit/s) | ≤ 1200 m |
| Kabel: Kroucený pár, jedna strana stínění připojena k PE | doporučený: J-Y(St)Y min. 2x0,8 |
| Zakončovací odpor | 120 Ω (0,25 W), DIP přepínač |
| Adresa zařízení, BMS sběrnice, Modbus RTU | 3...90 |
| Spínací obvody | |
| Spínací prvky | 2 x 1 N/O kontakt, společná svorka 11 |
|---|---|
| Pracovní režim | N/C nebo N/O režim |
| Doba elektrické životnosti, počet cyklů | 10 000 |
| Spínací parametry podle IEC 60947-5-1: | |
| Kategorie užití | AC-12 AC-14 DC-12 DC-12 DC-12 |
| Jmenovité spínací napětí | 230 V 230 V 24 V 110 V 220 V |
| Jmenovitý spínací proud | 5 A 2 A 1 A 0.2 A 0.1 A |
| Minimální zátěž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Mechanické vlastnosti, klimatické podmínky, EMC | |
| EMC | IEC 61326-2-4 |
|---|---|
| Teplota okolí: | |
| - při provozu | -40…+70 °C |
| - při transportu | -40…+80 °C |
| - při skladování | -40…+70 °C |
| Klimatická třída podle IEC 60721 (vše bez orosení a jinovatky): | |
| Statické použití (IEC 60721-3-3) | 3K7 |
| Přeprava (IEC 60721-3-2) | 2K4 |
| Dlouhodobé skladování (IEC 60721-3-1) | 1K5 |
| Klasifikace mechanické odolnosti podle IEC 60721: | |
| Statické použití (IEC 60721-3-3) | 3M4 |
| Přeprava (IEC 60721-3-2) | 2M2 |
| Skladování (IEC 60721-3-1) | 1M3 |
| Připojení | |
| Typ připojení | šroubové nebo pružinové svorky |
|---|---|
| Jmenovitý proud | ≤ 10 A |
| Velikost vodiče | AWG 24-14 |
| Délka odizolování vodiče | 10 mm |
| Typ připojení: | |
| - jednoduchý vodič/splétané lanko | 0,2…2,5 mm² |
| - splétané lanko s dutinkou s izolací/bez izolace | 0,25…2,5 mm² |
| - vícežilový vodič, splétané lanko s twin dutinkou s izolací | 0,5…1,5 mm² |
| Otevírací síla pro svorky | 50 N |
| Průměr otvoru pro svorky | 2,1 mm |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | chladící otvory musí být orientovány vertikálně |
| Stupeň krytí, vnitřní součásti (DIN EN 60529) | IP 30 |
| Stupeň krytí, svorky (DIN EN 60529) | IP 20 |
| Materiál pouzdra | polykarbonát |
| Samozhášitelnost | UL94V-0 |
| Rychlá montáž na DIN lištu | IEC 60715 |
| Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
| Hmotnost | ≤ 150 g |
Rozměry pouzdra XM420
