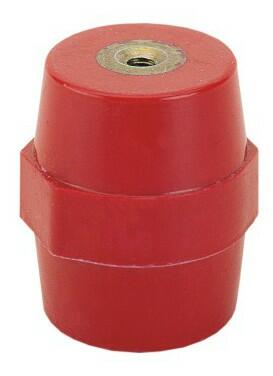

Podpěrné a distanční izolátory typu DB
Podpěrné a distanční izolátory s dobrými elektrickými a mechanickými vlastnostmi a teplotní odolností v rozmezí -40°C až +130°C
Cena od 47 Kč
od 56,87 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (36)
Dotaz na produktPorovnat
Jiří Formánek
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
Varianty k produktu Podpěrné a distanční izolátory typu DB (36)
Podpěrný soudkový izolátor
DB 12/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 12 mm; průměr: 10/11 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
Výška: 12 mm; průměr: 10/11 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 220 V
OBJ: 90018
EAN: 4061701222913
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
50 Kč/ks
60,50 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 16/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 16 mm; průměr: 13/14 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 380 V
Výška: 16 mm; průměr: 13/14 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 380 V
OBJ: 90022
EAN: 4061701223002
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
47 Kč/ks
56,87 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 20/P M4Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 15/17 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 20 mm; průměr: 15/17 mm, závit: M4
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
OBJ: 90025
EAN: 4061701223088
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
50 Kč/ks
60,50 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 20/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 20 mm; průměr: 15/17 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
Výška: 20 mm; průměr: 15/17 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 500 V
OBJ: 90026
EAN: 4061701223118
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
50 Kč/ks
60,50 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 25/P M5Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25,2 mm; průměr: 15/19 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 25,2 mm; průměr: 15/19 mm, závit: M5
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90029
EAN: 4061701223194
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
52 Kč/ks
62,92 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 25/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 25,2 mm; průměr: 15/19 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 25,2 mm; průměr: 15/19 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90030
EAN: 4061701223224
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
53 Kč/ks
64,13 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 30/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 26/30 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 26/30 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90033
EAN: 4061701223316
Záruka: 24 m.
Skladem v GHV
skladem >400 ks
67 Kč/ks
81,07 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 30/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 30 mm; průměr: 26/30 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
Výška: 30 mm; průměr: 26/30 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 600 V
OBJ: 90034
EAN: 4061701223347
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
67 Kč/ks
81,07 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90037
EAN: 4061701223439
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
73 Kč/ks
88,33 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90035
EAN: 4061701223378
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
73 Kč/ks
88,33 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 34/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35 mm; průměr: 28/32 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35 mm; průměr: 28/32 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90036
EAN: 4061701223408
Záruka: 24 m.
Skladem v GHV
skladem >400 ks
73 Kč/ks
88,33 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 35/P M10Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35,5 mm; průměr: 35/41 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35,5 mm; průměr: 35/41 mm, závit: M10
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90040
EAN: 4061701223521
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
105 Kč/ks
127,05 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 35/P M6Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35,5 mm; průměr: 35/41 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35,5 mm; průměr: 35/41 mm, závit: M6
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90038
EAN: 4061701223460
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
105 Kč/ks
127,05 Kč s DPH
+-
Podpěrný soudkový izolátor
DB 35/P M8Červený polyesterový izolátor vyztužený skelnými vlákny.
Výška: 35,5 mm; průměr: 35/41 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
Výška: 35,5 mm; průměr: 35/41 mm, závit: M8
Provozní teplota: -40...130 °C
Odolnost proti ohni: norma UL 94-V0
Mez pevnosti: tolerance ±10 %
Provozní napětí: 1000 V
OBJ: 90039
EAN: 4061701223491
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
105 Kč/ks
127,05 Kč s DPH
+-
Popis výrobku
Izolátory jsou vyrobeny z polyesterového materiálu, zesíleného skelnými vlákny, červené barvy. DB izolátory jsou prakticky nerozbitné, mají velmi dobré elektrické a mechanické vlastnosti a mohou proto pracovat v obtížných provozních podmínkách.Rozšířené informace
| Provozní teplota: | -40...130 °C |
|---|---|
| Odolnost proti ohni: | norma UL 94-VO |
| Mez pevnosti: | tolerance ±10 % |
Schéma
| Typ | M | H (mm) |
D1 (mm) |
D2 (mm) |
S (mm) |
Provozní napětí (V) |
Balení | Objednací číslo |
| DB 12/P | M 4 | 12 | 10 | 11 | 3 | 220 | 100 | 90018 |
|---|---|---|---|---|---|---|---|---|
| DB 16/P | M 4 | 16 | 13 | 14 | 6 | 380 | 100 | 90022 |
| DB 20/P | M 4 | 20 | 15 | 17 | 8 | 500 | 100 | 90025 |
| M 6 | 90026 | |||||||
| DB 25/P | M 5 | 25 | 15 | 19 | 9 | 600 | 250 | 90029 |
| M 6 | 90030 | |||||||
| DB 30/P | M 6 | 30 | 26 | 30 | 10 | 600 | 80 | 90033 |
| M 8 | 90034 | |||||||
| DB 34/P | M 6 | 35 | 28 | 32 | 10 | 1000 | 64 | 90035 |
| M 8 | 90036 | |||||||
| M 10 | 90037 | |||||||
| DB 35/P | M 6 | 35 | 35 | 41 | 10 | 1000 | 36 | 90038 |
| M 8 | 90039 | |||||||
| M 10 | 90040 | |||||||
| DB 45/P | M 6 | 45 | 35 | 41 | 15 | 1500 | 27 | 90041 |
| M 8 | 90042 | |||||||
| M 10 | 90043 | |||||||
| M 12 | 90044 | |||||||
| DB 50/P | M 8 | 51 | 29 | 36 | 20 | 2000 | 36 | 90046 |
| M 10 | 90047 | |||||||
| M 12 | 90048 | |||||||
| DB 65/P | M 8 | 63,5 | 35 | 41 | 30 | 3000 | 22 | 90050 |
| M 10 | 90051 | |||||||
| M 12 | 90052 | |||||||
| DB 75/P | M 8 | 76 | 36 | 50 | 25 | 5000 | 12 | 90053 |
| M 10 | 90054 | |||||||
| M 12 | 90055 | |||||||
| DB 750/P | M 12 | 75 | 52 | 65 | 25 | 5000 | 8 | 90057 |
| M 16 | 90058 |
| Typ | Napětí přeskoku po povrchu |
Vnitřní průrazné napětí |
Pevnost v tahu (max) |
Pevnost v ohybu (max) |
Pevnost v tlaku (max) |
Dotahovací moment (max) |
| DB 16/P | 3 kV | 8 kV | 1 kN | 0,5 kN | 5 kN | 2-4 Nm |
|---|---|---|---|---|---|---|
| DB 20/P | 4 kV | 15 kV | 1,5 kN | 0,6 kN | 6 kN | 4-8 Nm |
| DB 25/P | 7 kV | 20 kV | 3 kN | 1,8 kN | 21 kN | 6-8 Nm |
| DB 30/P | 8 kV | 23 kV | 5 kN | 2,5 kN | 44 kN | 12-16 Nm |
| DB 34/P | 10 kV | 30 kV | 8 kN | 4,5 kN | 65 kN | 12-24 Nm |
| DB 35/P | 10 kV | 30 kV | 11 kN | 8 kN | 80 kN | 12-26 Nm |
| DB 45/P | 12 kV | 40 kV | 12 kN | 8 kN | 80 kN | 14-36 Nm |
| DB 50/P | 12 kV | 40 kV | 8,5 kN | 4,5 kN | 68 kN | 10-36 Nm |
| DB 65/P | 15 kV | 40 kV | 15 kN | 7 kN | 83 kN | 12-36 Nm |
| DB 75/P | 25 kV | 50 kV | 23 kN | 9 kN | 100 kN | 22-36 Nm |
| DB 750/P | 25 kV | 50 kV | 28 kN | 15 kN | 150 kN | 22-50 Nm |
Související produkty
Varianty: 67
Spojovací a montážní materiálpro izolátory a držáky sběrnicSvorník se závitem
Šestihranné distanční sloupky, pozinkované
Mohlo by vás zajímat
Události
12.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...
13.11.2025
Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...
Mimořádné akce
01.09.2025 - 31.12.2025
Získejte dárek zdarma k nákupu top produktů Chauvin Arnoux.
Přístroje společnosti Chauvin Arnoux již více než 130 let pomáhají udržovat náš elektrický svět bezpečný a spolehlivý. Ve spolupráci s...
15.09.2025 - 31.12.2025
Více bezpečí, více výhod, více Fluke.
Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Novinky
15.10.2025
Společnost Fluke doplňuje řadu základních kompaktních digitálních multimetrů. K základnímu modelu Fluke 107 nyní přibyly modely Fluke 15B+ a Fluke 17B+ s měřením napětí do 1000 V a bezpečnostní kategorií CAT...
06.10.2025
Nová generace termo-hygrostatu STEGO ETF 012 – úspora místa, rychlá instalace a spolehlivá ochrana.
Odborné články
08.09.2025
Rostoucí náklady na elektřinu trápí firmy i správce budov. Znáte sice celkový účet, ale mnohdy už nevíte, kde a proč se energie ztrácí. A právě v tom je rozdíl mezi pouhým měřením a skutečným řešením....
08.09.2025
Každý výrobce nebo projektant rozváděčů zná tohle dilema: jak udělat instalaci přehlednou, bezpečnou a přitom ekonomickou? V praxi se často stává, že klasická kabeláž způsobí víc starostí, než by...
