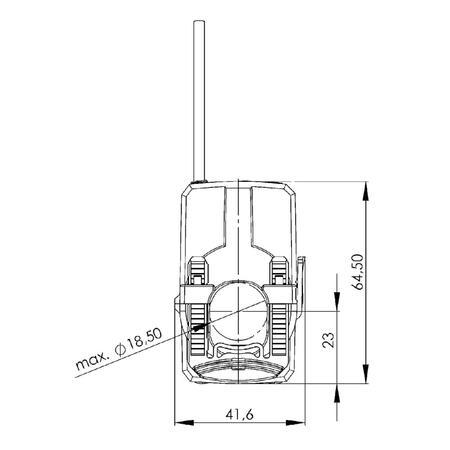

KBR 18 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel s výstupem 0,333 mV

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 50 do 250 A,

sekundární napětí 0,333 mV. K dodání ve třídě přesnosti 1.

Transformátor KBR najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.
Měřicí transformátor KBR je možné dodat také s napěťovým výstupem. Lze jej tak využít jako proudový senzor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.

Další výstupní signály, jako např. 22,5 mV, 150 mV, 225 mV, na vyžádání při objednání určitého množství.

Třída přesnosti 0,5, 0,5S, 0,2, 0,2S na vyžádání při objednání určitého množství.

Obecné vlastnosti

• Jmen. trvalý tepelný proud Icth: 1,2 x IN
• Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 s
• Nadproudové číslo: FS5
• Jmen. dynamický proud Idyn: 2,5 x Ith
• Max. provozní napětí Um: 0,72 kV
• Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
• Jmenovitý kmitočet: 50 Hz
• Odpor zátěže napěťového výstupu: min. 1 kΩ
• Třída izolace: E
• Stupeň krytí: IP 20
• Rozsah pracovních teplot: -5 °C až +50 °C
• Rozsah skladovacích teplot: -25 °C až +70 °C
