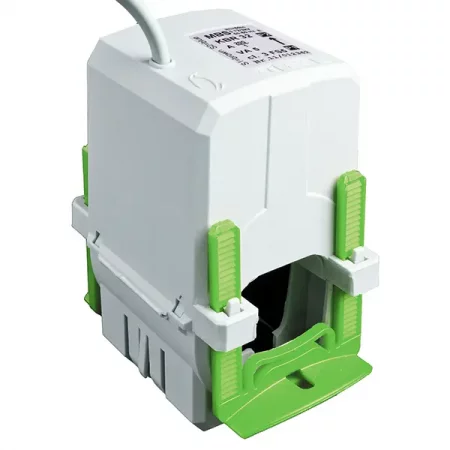

KBR 44 - Měřicí transformátor proudu násuvný s děleným jádrem, na izolovaný kabel s výstupem 0,333 mV

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000A, sekundární napětí 0,333 mV.
K dodání ve třídě přesnosti 1.

Transformátor KBR 32 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixovací spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým kompaktním rozměrům jsou vhodné i do špatně přístupných míst nebo omezených prostor.

Měřicí transformátor proudu KBR 44 je možno dodat s napěťovým výstupem 0...333 mV a lze jej tak využít jako proudový senzor, nebo s výstupem 4...20 mA DC.

Měřící transformátory proudu KBR 44 mají sekundární výstup 0,333 mV proveden kabelem 2x 0,75mm² s délkou 2,5m, pak kabelem 2x 0,75mm² a délkou 1,5m.

Transformátory KBR 44 jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.

Třída přesnosti 0,5, 0,5S, 0,2, 0,2S na vyžádání při objednání určitého množství.

Obecné vlastnosti

• Jmen. trvalý tepelný proud I_cth: 1,2 x I_N
• Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
• Nadproudové číslo: FS5
• Jmen. dynamický proud I_dyn: 2,5 x I_th
• Max. provozní napětí U_m: 0.72 kV
• Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
• Jmenovitý kmitočet: 50 Hz
• Odpor zátěže výstupu 0...333 mV: min. 1 kΩ
• Odpor zátěže výstupu 0...20 mA: max 300 Ω
• Třída izolace: E
• Stupeň krytí: IP 20
• Rozsah pracovních teplot: -5°C až +50°C
• Rozsah skladovacích teplot: -25°C až +70°C
