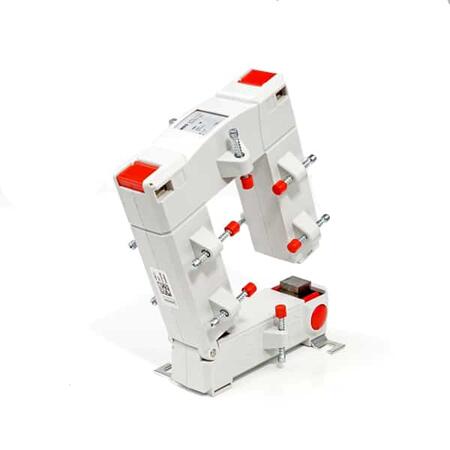

KSKBU 58 - Měřicí transformátor proudu násuvný s rozebíratelným jádrem, na kabel i pasovinu s výstupem 0,333 mV

Popis výrobku

Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 250 do 1000A, sekundární napětí 0,333 mV.
K dodání ve třídách přesnosti 0,5, 1 a 3.

Transformátor KBU 58 najde hlavní využití při dodatečné montáži na kabel nebo pas, kdy není nutné jeho přerušení. Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky nebo pomocí fixačních šroubů přímo na primární vodič nebo pas.

Měřící transformátory proudu KBU mají sekundární výstup řešen svorkami.

Další výstupní signály, jako např. 22,5 mV, 150 mV, 225 mV, na vyžádání při objednání určitého množství.

Třída přesnosti 0,5, 0,5S, 0,2, 0,2S na vyžádání při objednání určitého množství.

Obecné vlastnosti

• Jmen. trvalý tepelný proud I_cth: 1,2 x I_N
• Jmen. krátkodobý tepelný proud I_th: 60 x I_N, 1 sec
• Nadproudové číslo: FS5
• Jmen. dynamický proud I_dyn: 2,5 x I_th
• Max. provozní napětí U_m: 0.72 kV
• Zkušební izolační napětí: 3 kV, U_eff, 50 Hz, 1 min.
• Jmenovitý kmitočet: 50 Hz
• Třída izolace: E
• Stupeň krytí: IP 20
• Rozsah pracovních teplot: -5°C až +50°C
• Rozsah skladovacích teplot: -25°C až +70°C
