KTS 011 - Termostat se spínacím kontaktem
Nastavitelný termostat se spínacím kontaktem určený pro spínání ventilátoru v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Dostupnost: Prodej ukončen
Vybrat variantu (1)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu KTS 011 - Termostat se spínacím kontaktem (1)

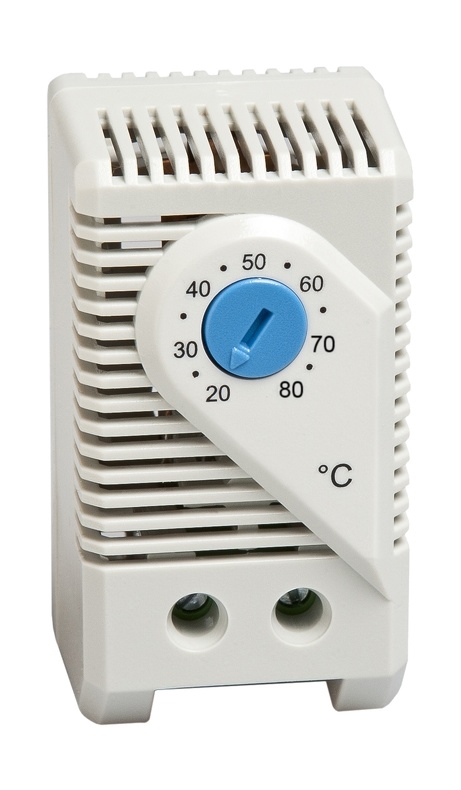

Malý termostat- spínací
KTS 01158, +20...+80 °CNastavitelný termostat se spínacím kontaktem (NO); Rozsah nastavení: +20 ... +80°C; Hystereze spínání: 7 K (tolerance +/- 4K)
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Popis výrobku
Termostat NO (se spínacím kontaktem) je určený pro spínání ventilátoru v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu. Ventilátor vhání chladný vzduch do skříně a zabraňuje jejímu přehřátí. Zvyšuje se tím životnost ventilátoru a prodlužuje účinnost filtračních vložek.
Lze také použít pro spínání signalizačních zařízení při překročení požadované teploty.
- Mechanický termostat - termobimetal
- Velký rozsah nastavení
- Malé rozměry
- Jednoduchá montáž
- Vysoký spínaný výkon
Rozšířené informace

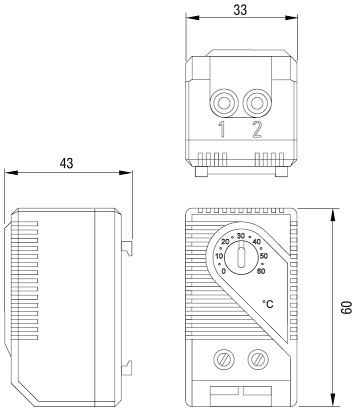

Rozměrové schéma
Technické údaje
| Hystereze spínání | 7 K (± 4 K tolerance) |
|---|---|
| Čidlo | termostatický bimetal |
| Typ kontaktu | mžikový kontakt |
| Životnost | > 100 000 cyklů |
| Max. spínaný výkon | AC 250 V, 10 (2) A AC 120 V, 15 (2) A DC 30 W při 24VDC - 72VDC |
| Max. proud | AC 16A po dobu 10sec. |
| Připojení | dvoupólová svorka 2,5 mm2, utahovací moment 0,5 Nm pevný vodič (drát) 2,5 mm2 lankový vodič 1,5 mm2 |
| Uchycení | příchytka pro 35 mm DIN lištu |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 60×33×43 mm |
| Hmotnost | cca. 40 g |
| Montážní poloha | libovolná |
| Provozní teplota | -45 až +80 °C |
| Skladovací teplota | -45 až +80 °C |
| Skladovací/Provozní vlhkost | max. 95% RV (nekondenzující) |
| Stupeň krytí | IP20 |
| Objednací číslo | Rozsah nastavení | Schváleno |
| 01141.0-00 | 0...+60 °C | VDE |
|---|---|---|
| 01143.0-00 | -10...+50 °C | VDE |
| 01158.0-00 | +20...+80 °C | VDE |
| 01141.9-00 | +32...+140 °F | UL File No. E164102 |
| 01143.9-00 | +14...+122 °F | UL File No. E164102 |
| 01147.9-00 | 0...+60 °C | UL File No. E164102 |
