Měděné lamelové přípojnice s izolací

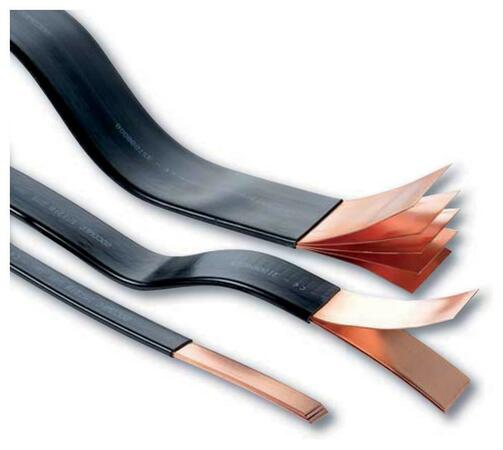

Pružné měděné lamelové připojnice s izolací
Pružné lamelové přípojnice s černou izolací, pro provozní napětí do 1000V. Rozsah nabízených průřezů od 14,4 do 1200mm2.
Dostupnost: Skladem v GHV
Vybrat variantu (67)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Měděné lamelové přípojnice s izolací (67)
Lamelová sběrnice
Lamelová přípojnice 20x1x 3 SOCOMECPočet lamel: 3; Rozměr lamely: 20x1mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 100x1x 8 SOCOMECRozměr lamely: 100 x 1 mm; Délka sběrnice: 2 m; Počet lamel: 8
Černá vinylová izolace; Trvalá teplotní odolnost 105°C; Tloušťka izolace: 1,5 až 2mm
Černá vinylová izolace; Trvalá teplotní odolnost 105°C; Tloušťka izolace: 1,5 až 2mm
Lamelová sběrnice
Lamelová přípojnice 9x0,8x2 SOCOMECPočet lamel: 2; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 9x0,8x3 SOCOMECPočet lamel: 3; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 9x0,8x5 SOCOMECPočet lamel: 5; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 9x0,8x6 SOCOMECPočet lamel: 6; Rozměr lamely: 9x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 13x0,5x 3 SOCOMECPočet lamel: 3; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 13x0,5x 4 SOCOMECPočet lamel: 4; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 13x0,5x 5 SOCOMECPočet lamel: 5; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 13x0,5x 6 SOCOMECPočet lamel: 6; Rozměr lamely: 13x0,5mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 15,5x0,8x 2 SOCOMECPočet lamel: 2; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 15,5x0,8x 3 SOCOMECPočet lamel: 3; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 15,5x0,8x 4 SOCOMECPočet lamel: 4; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Lamelová sběrnice
Lamelová přípojnice 15,5x0,8x 6 SOCOMECPočet lamel: 6; Rozměr lamely: 15,5x0,8mm; Délka: 2m
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Provozní napětí: AC 1000 V / DC 1500 V; Provozní teplota: od -40°C do +105°C
Izolace: tažená vinylová směs 105°C, samozhášivá. Tloušťka: 1,5 až 2 mm
Popis výrobku

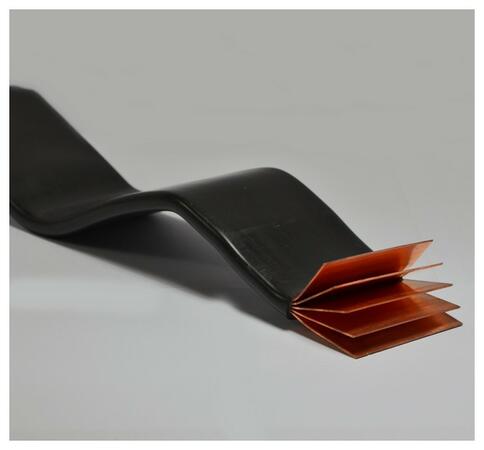

- Vinylová izolace vysoké kvality
- Barva izolace: černá
- Vysoká mechanická odolnost a tvarová stálost
- Obdélníkový průřez s vyztuženými hranami
- Pružné, snadno tvarovatelné
- Provozní teplota: -40 až +105°C
- Provozní napětí: 1000V AC/1500V DC
- Žíhané měděné lamely Cu-ETP
- Délka lamelových sběrnic: 2m
- Průřez všech lamel ve sběrnici: 14,4...1200mm2
Rozšířené informace
Vlastnosti lamel
| Tloušťka | 0,8 a 1,0 mm |
|---|---|
| Vodivosť | 100 IACS |
| Mezní zatížení | ≥ 200 N/mm2 |
| Modul pružnosti | ≥ 35 % |
| Jmenovitý odpor | 0,01724 Ω x mm2/mm |
Vlastnosti izolace
| Materiál izolace | PVC |
|---|---|
| Tloušťka izolace | cca. 2 mm |
| Samozhášitelnost | dle NFC32200 a UL 94 VO. |
| Provozní teplota | -40°C až +105°C |
| Tvrdost (dle Shorea) | 89 +/- 2 Shore A |
| Modul 100% prodloužení | 16 MPa |
| Odolnosť proti protažení | < 15 % min. |
| Mez pevnosti | 20 MPa |
| Kyslíkový index | 29,5% |
| Odolnost proti poškrábání a roztržení | ANO |
Obecné vlastnosti lamelové přípojnice
Odpovídá: VDE 207 Y16; BS 6746; NF A 51-050; VDE 207 YM4; DIN 40050
Přehled lamelových přípojnic
| Rozměry sběnice(1) [mm] |
Průřez [mm2] |
Proudová zatížitelnost(2) [A] | ||
| Δt 40 °C (3) | Δt 50 °C (4) | Δt 60 °C (5) | ||
| 9×0,8×2 | 14,4 | 113 | 129 | 143 |
|---|---|---|---|---|
| 9×0,8×*3 | 21,6 | 140 | 160 | 178 |
| 9×0,8×4 | 28,8 | 165 | 188 | 209 |
| 9×0,8×5 | 36,0 | 187 | 214 | 238 |
| 9×0,8×6 | 43,2 | 208 | 238 | 264 |
| 13×0,5×3 | 19,5 | 142 | 162 | 180 |
| 13×0,5×4 | 26 | 165 | 189 | 210 |
| 13×0,5×5 | 32,5 | 186 | 213 | 237 |
| 13×0,5×6 | 39 | 206 | 235 | 261 |
| 15,5×0,8×2 | 24,8 | 167 | 191 | 212 |
| 15,5×0,8×3 | 37,2 | 207 | 237 | 263 |
| 15,5×0,8×4 | 49,6 | 242 | 277 | 308 |
| 15,5×0,8×6 | 74,4 | 304 | 347 | 386 |
| 15,5×0,8×8 | 99,2 | 358 | 409 | 455 |
| 15,5×0,8×10 | 124 | 408 | 466 | 519 |
| 20×1×2 | 40 | 228 | 261 | 290 |
| 20×1×3 | 60 | 283 | 324 | 360 |
| 20×1×4 | 80 | 331 | 378 | 421 |
| 20×1×5 | 100 | 374 | 428 | 476 |
| 20×1×6 | 120 | 415 | 474 | 527 |
| 20×1×8 | 160 | 488 | 558 | 621 |
| 20×1×10 | 200 | 556 | 635 | 705 |
| 24×1×2 | 48 | 263 | 301 | 335 |
| 24×1×3 | 72 | 326 | 373 | 414 |
| 24×1×4 | 96 | 380 | 435 | 483 |
| 24×1×5 | 120 | 429 | 491 | 546 |
| 24×1×6 | 144 | 475 | 542 | 603 |
| 24×1×8 | 192 | 557 | 636 | 708 |
| 24×1×10 | 240 | 632 | 722 | 803 |
| 32×1×2 | 64 | 331 | 379 | 421 |
| 32×1×3 | 96 | 409 | 468 | 520 |
| 32×1×4 | 128 | 476 | 544 | 605 |
| 32×1×5 | 160 | 536 | 612 | 681 |
| 32×1×6 | 192 | 591 | 675 | 751 |
| 32×1×8 | 256 | 689 | 787 | 876 |
| 32×1×10 | 320 | 777 | 887 | 987* |
| 40×1×2 | 80 | 398 | 455 | 560 |
| 40×1×3 | 120 | 490 | 560 | 623 |
| 40×1×4 | 160 | 569 | 650 | 723 |
| 40×1×5 | 200 | 639 | 730 | 812 |
| 40×1×6 | 240 | 703 | 803 | 893 |
| 40×1×8 | 320 | 815 | 932 | 1036 |
| 40×1×10 | 400 | 915 | 1045 | 1163 |
| 50×1×3 | 150 | 589 | 673 | 749 |
| 50×1×4 | 200 | 682 | 780 | 867 |
| 50×1×5 | 250 | 764 | 873 | 971 |
| 50×1×6 | 300 | 838 | 957 | 1062 |
| 50×1×8 | 400 | 967 | 1105 | 1229 |
| 50×1×10 | 500 | 1080 | 1234 | 1373 |
| 63×1×3 | 189 | 715 | 816 | 908 |
| 63×1×4 | 252 | 825 | 943 | 1048 |
| 63×1×5 | 315 | 921 | 1052 | 1171 |
| 63×1×6 | 378 | 1041 | 1187 | 1324 |
| 63×1×8 | 504 | 1157 | 1321 | 1470 |
| 63×1×10 | 630 | 1286 | 1469 | 1634 |
| 80×1×3 | 240 | 874 | 998 | 1110 |
| 80×1×4 | 320 | 1006 | 1149 | 1278 |
| 80×1×5 | 400 | 1119 | 1279 | 1422 |
| 80×1×6 | 480 | 1220 | 1393 | 1550 |
| 80×1×8 | 640 | 1393 | 1592 | 1771 |
| 80×1×10 | 800 | 1543 | 1763 | 1961 |
| 100×1×4 | 400 | 1211 | 1383 | 1538 |
| 100×1×5 | 500 | 1343 | 1534 | 1707 |
| 100×1×6 | 600 | 1460 | 1668 | 1855 |
| 100×1×8 | 800 | 1660 | 1897 | 2110 |
| 100×1×10 | 1000 | 1833 | 2094 | 2329 |
| 100×1×12 | 1200 | 1993 | 2277 | 2531 |
- Rozměry: šířka lamel x tloušťka lamel a počet lamel ve sběrnici (tloušťka izolace cca. 1,5-2mm)
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic při teplotě okolí 40 °C.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 40 °C nad teplotu okolí.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 50 °C nad teplotu okolí.
- Informativní hodnoty proudové zatížitelnosti lamelových sběrnic v případě, že se teplota sběrnice zvýší o 60 °C nad teplotu okolí.
Při použití ventilačního systému je možné zvýšit proudové zatížení cca. o 20-25 %.
Poznámka: max. teplota sběrnice 105°C
