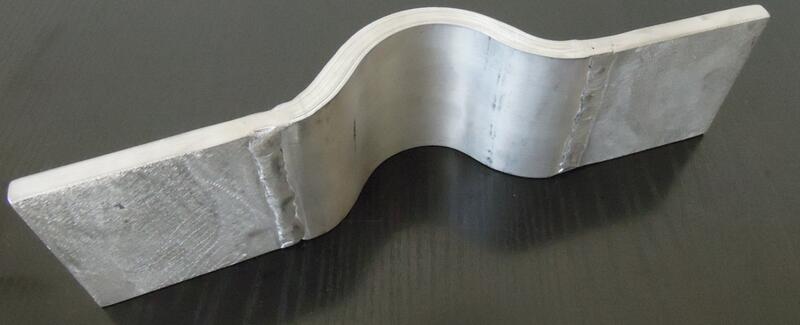

Spojky lamelové - svařované a nýtované

Proudové spojky složené z měděných nebo hliníkových lamel se svařovanými nebo nýtovanými koncovkami. Kontaktní plochy mohou být na vyžádání pocínovány nebo postříbřeny.

Sdělte nám Vaše požadavky a ideálně nám poskytněte výkres. Rádi nabídneme řešení na míru.

Dostupnost: Na dotaz
Vybrat variantu (30)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Varianty k produktu Spojky lamelové - svařované a nýtované (30)

Lamelová spojka PWA  400/230/40 - hliníková
Lamelová spojka PWA 400/230/40 - hliníková
Průřez: 400mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 10mm; Délka (celková): 230mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA400/230/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA  500/250/50 - hliníková
Lamelová spojka PWA 500/250/50 - hliníková
Průřez: 500mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 10mm; Délka (celková): 250mm;
Výška ohybu: 50mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA500/250/50
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA  600/300/60 - hliníková
Lamelová spojka PWA 600/300/60 - hliníková
Průřez: 600mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: xxA AC;
OBJ: PWA600/300/60
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA  640/300/80 - hliníková
Lamelová spojka PWA 640/300/80 - hliníková
Průřez: 640mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: xxA AC;
OBJ: PWA640/300/80
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA  800/300/80 - hliníková
Lamelová spojka PWA 800/300/80 - hliníková
Průřez: 800mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: cca 640A AC;
OBJ: PWA800/300/80
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA 1000/350/100 - hliníková
Lamelová spojka PWA 1000/350/100 - hliníková
Průřez: 1000mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 10mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: xxA AC;
OBJ: PWA1000/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA 1200/350/100 - měděná, svařovaná
Lamelová spojka PWA 1200/350/100 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 12mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: cca 1200A AC;
OBJ: PWA1200/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA 200/180/40 - hliníková
Lamelová spojka PWA 200/180/40 - hliníková
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 180mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA200/180/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA 250/250/50 - hliníková
Lamelová spojka PWA 250/250/50 - hliníková
Průřez: 250mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 5mm; Délka (celková): 250mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: xxA AC;
OBJ: PWA250/250/50
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Lamelová spojka PWA 800/350/100 - hliníková
Lamelová spojka PWA 800/350/100 - hliníková
Průřez: 800mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 8mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: cca 800A AC;
OBJ: PWA800/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

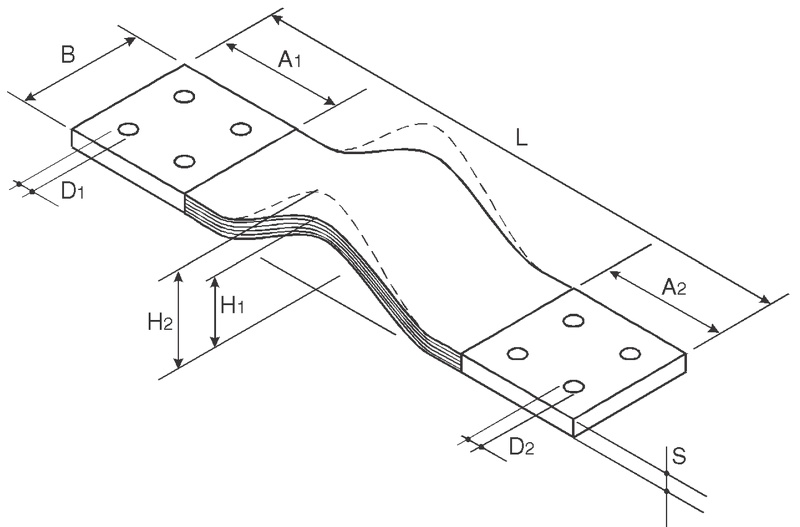

Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 200/180/40 - měděná, svařovaná
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 180mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 600A AC;
OBJ: PWR200/180/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 250/250/50 - měděná, svařovaná
Průřez: 250mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 5mm; Délka (celková): 250mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 700A AC;
OBJ: PWR250/250/50
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 320/230/40 - měděná, svařovaná
Průřez: 320mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 8mm; Délka (celková): 230mm;
Výška ohybu: 43mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 800A AC;
OBJ: PWR320/230/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 400/230/40 - měděná, svařovaná
Průřez: 400mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 10mm; Délka (celková): 230mm;
Výška ohybu: 45mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 900A AC;
OBJ: PWR400/230/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 400/250/50 - měděná, svařovaná
Průřez: 400mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 8mm; Délka (celková): 250mm;
Výška ohybu: 48mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 950A AC;
OBJ: PWR400/250/50
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 480/300/60 - měděná, svařovaná
Průřez: 480mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: 1100A AC;
OBJ: PWR480/300/60
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 500/250/50 - měděná, svařovaná
Průřez: 500mm2; Délka koncovky: 60mm; Šířka koncovky: 50mm; Tloušťka koncovky: 10mm; Délka (celková): 250mm;
Výška ohybu: 50mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 1100A AC;
OBJ: PWR500/250/50
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 640/300/80 - měděná, svařovaná
Průřez: 640mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 8mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1350A AC;
OBJ: PWR640/300/80
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 800/350/100 - měděná, svařovaná
Průřez: 800mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 8mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1550A AC;
OBJ: PWR800/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 960/300/80 - měděná, svařovaná
Průřez: 960mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 12mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1700A AC;
OBJ: PWR960/300/80
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 1000/350/100 - měděná, svařovaná
Průřez: 1000mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 10mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1800A AC;
OBJ: PWR1000/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 1200/350/100 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 110mm; Šířka koncovky: 100mm; Tloušťka koncovky: 12mm; Délka (celková): 350mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W5; Jmenovitý proud: 1900A AC;
OBJ: PWR1200/350/100
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 1200/400/120 - měděná, svařovaná
Průřez: 1200mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 10mm; Délka (celková): 400mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W7; Jmenovitý proud: 2000A AC;
OBJ: PWR1200/400/120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 1500/400/120 - měděná, svařovaná
Průřez: 1500mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 12,5mm; Délka (celková): 400mm;
Výška ohybu: 80mm; Průměr otvorů: 13mm; Typ vrtání: W7; Jmenovitý proud: 2300A AC;
OBJ: PWR1500/400/120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 1800/450/120 - měděná, svařovaná
Průřez: 1800mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 15mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2500A AC;
OBJ: PWR1800/450/120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 200/230/40 - měděná, svařovaná
Průřez: 200mm2; Délka koncovky: 50mm; Šířka koncovky: 40mm; Tloušťka koncovky: 5mm; Délka (celková): 230mm;
Výška ohybu: 40mm; Průměr otvorů: 13mm; Typ vrtání: W1; Jmenovitý proud: 600A AC;
OBJ: PWR200/230/40
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 2000/450/120 - měděná, svařovaná
Průřez: 2000mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 16,8mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2750A AC;
OBJ: PWR2000/450/120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 2400/450/120 - měděná, svařovaná
Průřez: 2400mm2; Délka koncovky: 130mm; Šířka koncovky: 120mm; Tloušťka koncovky: 20mm; Délka (celková): 450mm;
Výška ohybu: 80mm; Průměr otvorů: 15mm; Typ vrtání: W7; Jmenovitý proud: 2900A AC;
OBJ: PWR2400/450/120
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 600/300/60 - měděná, svařovaná
Průřez: 600mm2; Délka koncovky: 90mm; Šířka koncovky: 60mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W2; Jmenovitý proud: 1200A AC;
OBJ: PWR600/300/60
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Rozměrové schéma lamelové spojky PWR
Lamelová spojka PWR 800/300/80 - měděná, svařovaná
Průřez: 800mm2; Délka koncovky: 90mm; Šířka koncovky: 80mm; Tloušťka koncovky: 10mm; Délka (celková): 300mm;
Výška ohybu: 70mm; Průměr otvorů: 13mm; Typ vrtání: W4; Jmenovitý proud: 1500A AC;
OBJ: PWR800/300/80
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

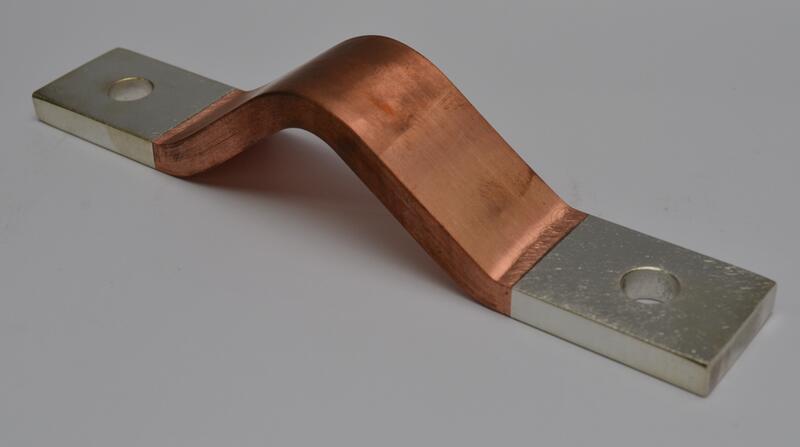

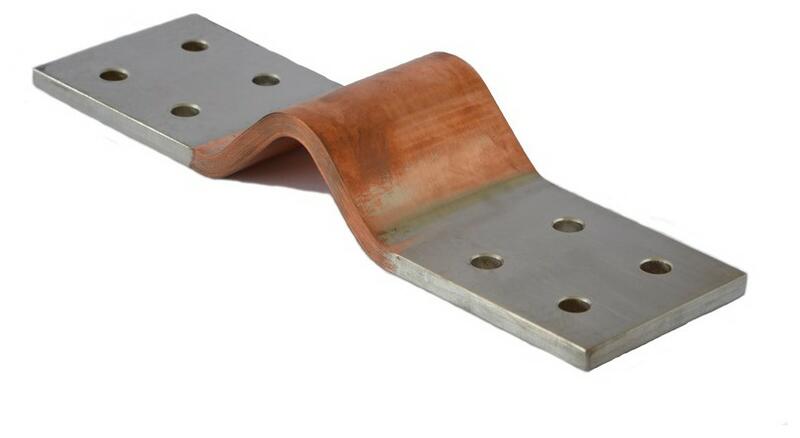

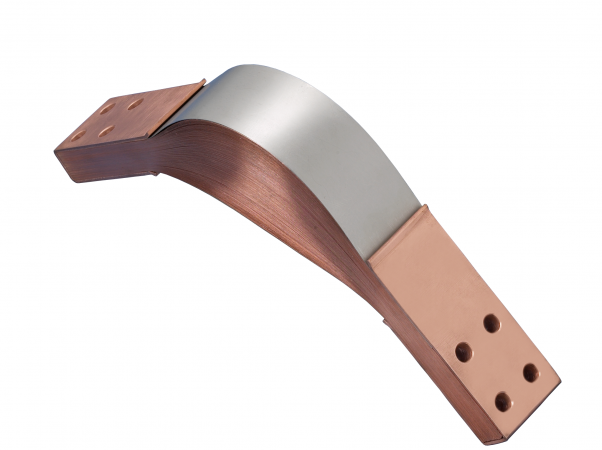

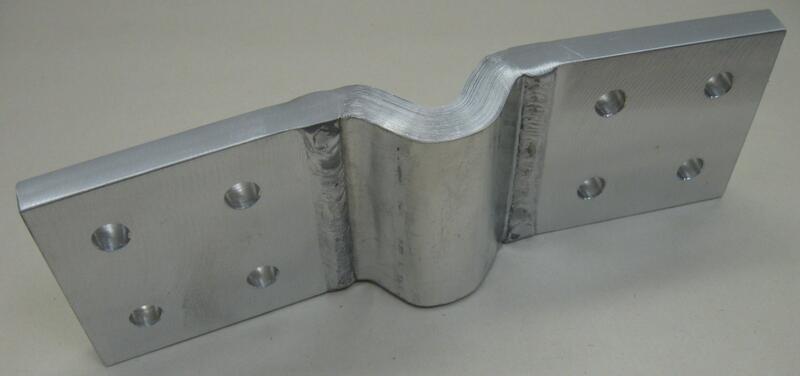

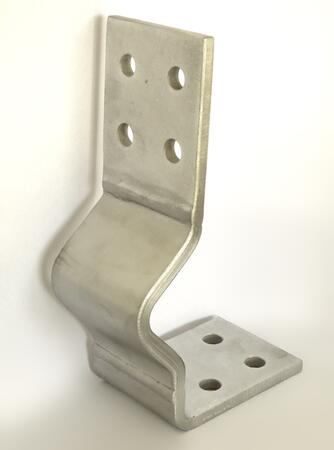

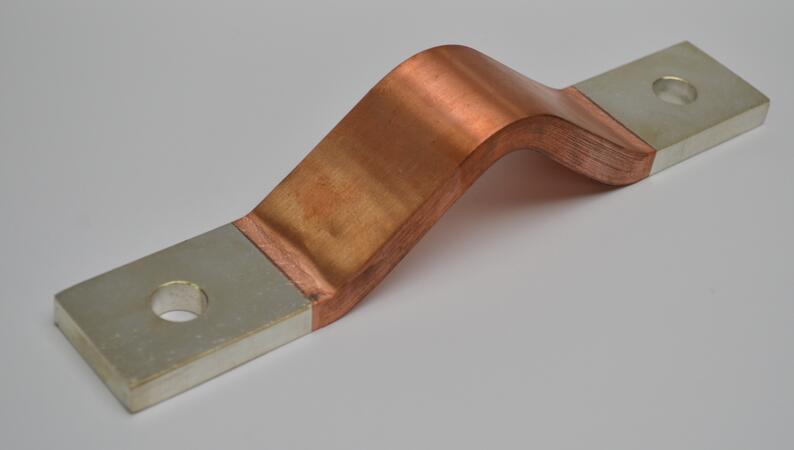

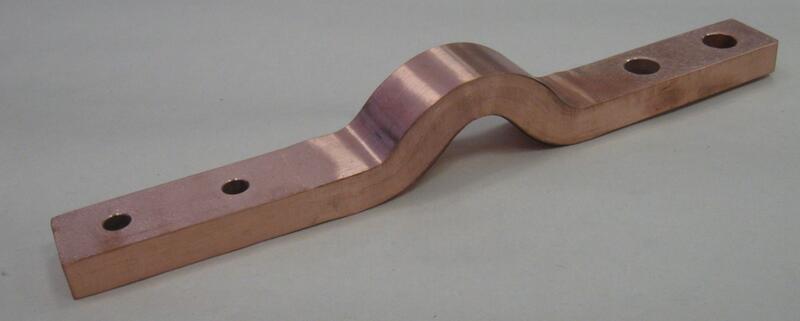

Popis výrobku

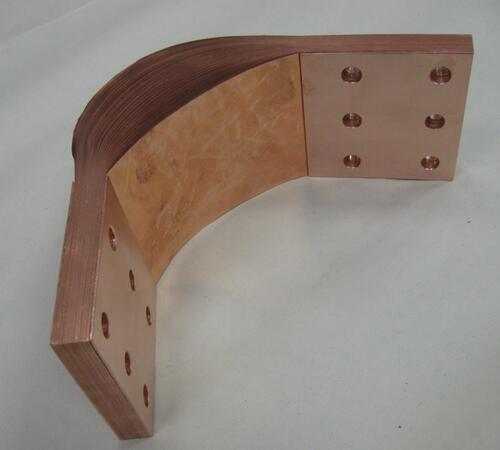

Lamelové pružné spojky

  • Vhodné pro pružné a zároveň dostatečně pevné vodivé propojení, např. transformátorů, flexibilní spojení přípojnic a speciální spojky pro stroje. Vysoká odolnost vůči vibracím.
  • Materiál: měděné pásky Cu-HTP (CW021A), vnitřní o tloušťce 0,3 mm, na dotaz možno i 0,1mm.
  • Koncovky: lisované pod tlakem - svařené, nebo nýtované, případně svařované hliníkové. Nýtované koncovky mohou mít delší životnost pro namáhané spoje (vybracemi a pohybem).
  • Kontaktní plocha koncovek: standardně bez úprav - holá měď, na vyžádání lze dodat pocínované nebo postříbřené.
  • Možnost dodat s vrtanými i nevrtanými koncovkami.
  • Velká proudová zatížitelnost: až cca do 2900 A. V případě potřeby vyššího proudu se řadí více spojek paralelně.
  • Odpovídající normě: DIN 46 276
  • Dle požadavku zákazníka je možno dodat spojky i jiných rozměrů a provedení - na základě poskytnutého výkresu.

K dispozici také spojky z hliníku (obj. kód: PWA), max. proudové zatížení AC [A] = cca 1 A na 1 mm2 průřezu - běžná hodnota bez upřesnění podmínek provozu.


Rozšířené informace

Lamelové pružné spojky svařované

Svařované lamelové spojky se vyrábějí z holých měděných (nebo hliníkových) lamel. Koncovky jsou za velkého tlaku stlačeny a svařeny elektrickým proudem. Kontaktní odpor mezi jednotlivými lamelami je téměř nulový.

Schéma - lamelová pružná spojka svařovaná
Typ Průřez
[mm2]
A
[mm]
B
[mm]
S
[mm]
L
[mm]
H
[mm]
D
[mm]
Typ
vrtání
Jmenovitý
proud
AC [A]
PWR    200/180/40   200   50   40 5 180 40 13 W1   600
PWR    200/230/40   200   50   40 5 230 40 13 W1   600
PWR    320/230/40   320   50   40 8 230 43 13 W1   800
PWR    400/230/40   400   50   40 10 230 45 13 W1   900
PWR    250/250/50   250   60   50 5 250 45 13 W1   700
PWR    400/250/50   400   60   50 8 250 48 13 W1   950
PWR    500/250/50   500   60   50 10 250 50 13 W1 1100
PWR    480/300/60   480   90   60 8 300 70 13 W2 1100
PWR    600/300/60   600   90   60 10 300 70 13 W2 1200
PWR    640/300/80   640   90   80 8 300 70 13 W4 1350
PWR    800/300/100   800   90   80 10 300 70 13 W4 1500
PWR    960/300/80   960   90   80 12 300 70 13 W4 1700
PWR   800/350/100   800 110 100 8 350 80 13 W5 1550
PWR 1000/350/100 1000 110 100 10 350 80 13 W5 1800
PWR 1200/350/100 1200 110 100 12 350 80 13 W5 1900
PWR 1200/400/120 1200 130 120 10 400 80 13 W7 2000
PWR 1500/400/120 1500 130 120 12,5 400 80 13 W7 2300
PWR 1800/450/120 1800 130 120 15 450 80 15 W7 2500
PWR 2000/450/120 2000 130 120 16,8 450 80 15 W7 2750
PWR 2400/450/120 2400 130 120 20 450 80 15 W7 2900

Dle požadavku zákazníka je možno dodat lamelové spojky i jiných rozměrů a typu vrtání než je uvedeno v tabulce. Hodnoty jmenovitého proudu uvedené v tabulce jsou pouze informativní, záleží na použití a podmínkách připojení.

Standardní tvary koncovek

Standardní tvary koncovek

Soubory ke stažení

Články a informace

Mohlo by vás zajímat

Mimořádné akce

Tester solárních aplikací SMFT-1000 se slevou 15% a dárkem zdarma
19.02.2024 - 28.03.2024
Získejte slevu 15% na tester solárních aplikací Fluke SMFT-1000. Sleva je platná pro objednávky došlé v termínu od 19.2. do 28.3.2024. Kupte si přístroj SMFT‑1000 a získejte produkt ZDARMA! S touto...
Akční nabídka HIKMICRO - Březen 2024
01.03.2024 - 31.03.2024
Získejte slevu až 20% na vybrané kamery HIKMICRO Sleva je platná pro objednávky došlé v termínu od 1.3. do 31.3.2024

Novinky

Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušte a zrychlete automatizační projekty použitím platformy STEGO CONNECT
01.12.2023
Inovativní systém, který vám usnadní digitalizaci v rámci průmyslových procesů a poskytne snadný přístup k datům a automatizaci dané aplikace. Zní to skvěle, co říkáte? Realita systému STEGO Connect je...
