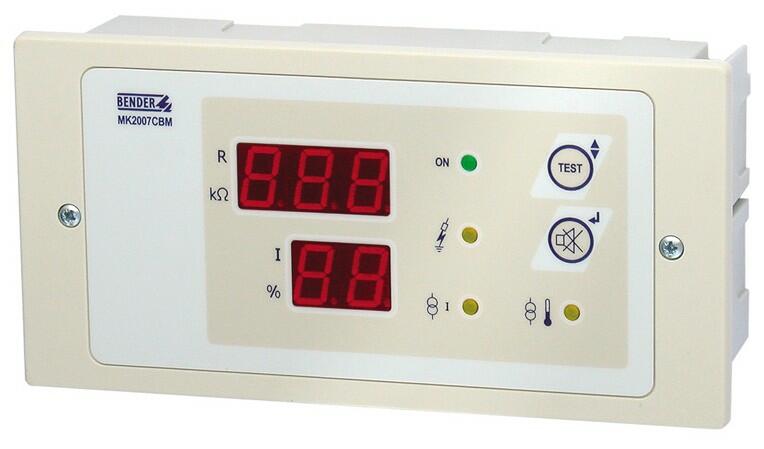

MK2007 - Signalizační a testovací panel

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Zobrazení všech chybových hlášení dle DIN VDE 0100-710, ČSN 33 2000-7-710

Signalizační a testovací přístroj určený k zobrazování provozních a chybových stavů hlídačů izolačních stavů dle požadavku normy DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Vladimír Frič
Vladimír Frič
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER MEDICS.

Nahrazeno produkty

MK 2430 - Univerzální kontrolní a signalizační panel
Varianty: 4
MK2430Univerzální kontrolní a signalizační panel
Univerzální kontrolní a signalizační panel pro optickou a akustickou signalizaci chybových hlášení EDS, RCMS a MEDICS systémů firmy BENDER.
Porovnání
Skladem v GHVDetail produktu

Varianty k produktu MK2007 - Signalizační a testovací panel (1)

MK2007CBM Kontrolní a signalizační panel
Kontrolní a signalizační panel
MK2007CBM
panel pro dálkovou signalizaci z jednoho 107TD47 nebo isoMED427P
OBJ: B923813
Záruka: 60 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k MK2007 - Signalizační a testovací panel

CP305 - sada montážní komplet Příslušenství
Příslušenství
CP305 - sada montážní komplet
Instalační sada pro montáž do dutých stěn a do panelu pro kryt pro zapuštěnou montáž CP305 a MK24..
OBJ: B95101000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Testovací tlačítko pro hlídače izolace
  • Signalizace funkce přístroje
  • Vypnutí akustické signalizace
  • Optická signalizace Alarmů na žlutých LED
  • Zobrazení hodnoty izolace
  • Zobrazení zatížení
  • Snadné čištění čelní lexanové fólie
  • Komunikace s ostatními přístroji po dvoudrátové sběrnici RS485
  • Jednoduché nastavení
  • Časově nenáročná instalace

Rozšířené informace

Popis a použití

Panel MK2007 je signalizační a testovací přístroj určený k zobrazování provozních a chybových stavů hlídačů izolačních stavů dle požadavku normy DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001.Hodnoty jsou zobrazovány na jasném sedmisegmentovém LED displeji. Pomocí akustického signálu a žlutých alarmových LED jsou hlášeny poruchové stavy. Připojení panelu k jiným přístrojům se provádí pouze dvoudrátovou sběrnicí, čímž se šetří čas i peníze. V běžném provozu panel signalizuje stav IT sítě a procentuální zátěž oddělovacích transformátorů. V případě poruchy vyhlásí přístroj akustický a optický alarm a přepne alarmové relé. Je možné nastavit dvě úrovně akustické signalizace (pouze MK2007CBM(T)) a dobu pro opakování akustické signalizace. U přístroje MK2007CB2(T) je možno signalizovat informace ze dvou izolovaných soustav.

Funkce

Popis signalizačního panelu:
  1. Hodnota izolačního odporu
  2. Hodnota zatížení
  3. Přístroj je v provozu
  4. Závada izolace
  5. Přetížení
  6. Překročení teploty
  7. Tlačítko TEST
  8. Tlačítko pro vypnutí akustické signalizace
Dále přístroj signalizuje:
  • Poruchu v komunikaci s hlídačem izolace
  • Poruchu připojení MASTERA
  • Systémovou chybu
  • Poruchu nastavení alarmových adres a vlastní adresy
  • Probíhající test hlídače izolace

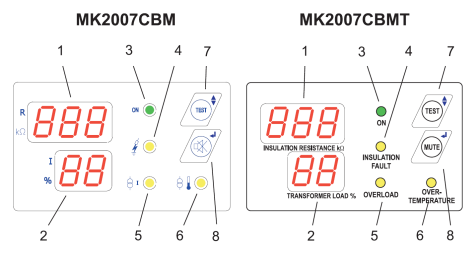

Popis signalizačního panelu MK2007 CBM

Popis signalizačního panelu MK2007 CBM

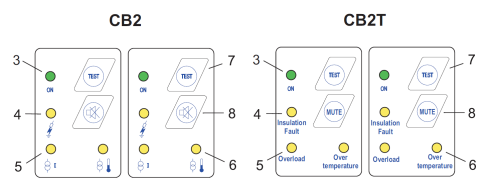

Popis signalizačního panelu MK2007 CB2

Popis signalizačního panelu MK2007 CB2

Provedení a konstrukce

MK2007CBM: Signalizační a testovací panel pro jednu izolovanou soustavu se zobrazením aktuální hodnoty izolačního odporu a zatížení. Pro popis tlačítek a LED jsou použity symboly.
MK2007CBMT: Signalizační a testovací panel pro jednu izolovanou soustavu se zobrazením aktuální hodnoty izolačního odporu a zatížení. Tlačítka a LED jsou popsána anglickým textem.
MK2007CB2: Signalizační a testovací panel pro dvě izolované soustavy bez zobrazení aktuální hodnoty izolačního odporu a zatížení. Pro popis tlačítek a LED jsou použity symboly.
MK2007CB2T: Signalizační a testovací panel pro dvě izolované soustavy bez zobrazení aktuální hodnoty izolačního odporu a zatížení. Tlačítka a LED jsou popsána anglickým textem.

Normy

Kontrolní a signalizační panel MK2007CB... splňuje požadavky norem:

  • ČSN 332140
  • TNI 332140
  • STN 332140
  • DIN VDE 0100-710 (VDE 0100 část 710)
  • IEC 60364-7-710
  • DIN VDE 0107

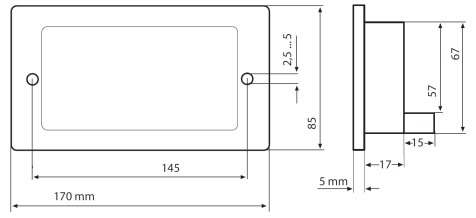

Rozměry pouzdra pro montáž do panelu, do zdi

Rozměry pouzdra pro montáž do panelu, do zdi

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětí AC 250 V
Jmenovité pulzní zkušební napětí 4,0 kV
Parametry napájení
Jmenovité napájecí napětí Us AC/DC 24 V
Jmenovitý kmitočet napájecího napětí Us DC/50...60 Hz
Rozsah napájecího napětí 12...28 V
Vlastní spotřeba ≤ 2,5 VA
Zobrazení, paměť, signalizace (MK2007CB2)
LED ON, porucha izolace, přetížení, překročení teploty
Tlačítka TEST, vypnutí akustickeé signalizace
Zobrazení, paměť, signalizace (MK2007CBM)
Zobrazení Displej R (3 digity) - izolační stav v kΩ
Displej I (2 digity) - zátěž v %
LED ON, porucha izolace, přetížení, překročení teploty
Tlačítka TEST, vypnutí akustické signalizace
Akustická signalizace s funkcí vypnutí
Rozhraní
Rozhraní / protokol RS485/BMS
Přenosová rychlost 9,6 kBit/s
Max. délka kabelu 1200 m
Doporučený kabel J-Y(ST)Y 2x0,8, stíněný, jedna strana připojena k PE
Zakončovací odpor 120 Ohm (0,25 W), DIP přepínač
Adresa zařízení MK2007CB2(T) 1...30 (od výrobce nastaveno 1-MASTER)
MK2007CBM(T) 1...90 (od výrobce nastaveno 1-MASTER)
Všeobecná data
Typ připojeni vodičů šroubové svorky
Pracovní teplota okolí -5...55 °C
Pracovní režim trvalý provoz
Montáž v jakékoli pozici
Stupeň krytí, vnitřní součásti
(DIN EN 60529)
IP 50
Stupeň krytí, svorky
(DIN EN 60529)
IP 20
Samozhášivost UL94V-0
Rychlá montáž na DIN lištu Ne Ne
Uchycení pomocí šroubů viz příslušenství
Hmotnost ≤ 150 g
Pouzdro viz rozměry níže
