MP 48x24/72x24/96x24 K
Analogové přístroje pro měření stejnosměrných proudů nebo napětí - magnetoelektrickýé měřicí ústrojí, typy s úzkým profilem
MP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vyměnitelnou stupnicí
MP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vyměnitelnou stupnicí
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Popis výrobku
Analogové přístroje pro měření stejnosměrných proudů nebo napětí - magnetoelektrickýé měřicí ústrojí, typy s úzkým profilemMP 48×24, MP 72×24
MP 96×24 K, P 144×36
MP 96×24 K s vyměnitelnou stupnicí
Rozšířené informace
Použití

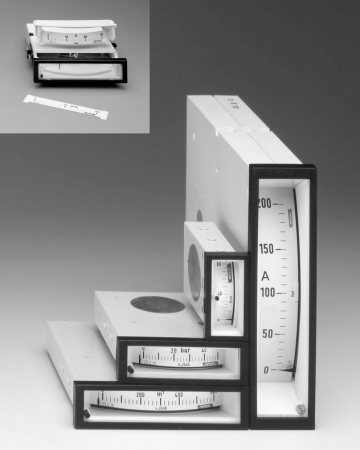

Magnetoelektrické měřicí přístroje MP 48x24, MP 72x24, MP 96x24 K a P 144x36 s úzkým profilem se používají pro měření stejnosměrných proudů nebo napětí. Měřicí ústrojí je zhotoveno podle nejnovějších poznatků a vyznačuje se nízkou vlastní spotřebou, vysokou přesností a zejména dobrým tlumením. Přístroje je možno instalovat do panelů rozváděčů, mozaikových rastrových panelů (kromě P 144×36) nebo ovládacích skříní strojů. Stupnici přístroje MP 96x24 K lze snadno vyměnit.
Měřicí ústrojí
Magnetoelektrické měřicí ústrojí s hrotovým uložením - systém s pružně uloženými ložiskovými kameny.
Elektrické vlastnosti
| Měřená veličina | stejnosměrný proud nebo napětí |
|---|---|
| Mez přetížitelnosti - trvale - po dobu 5 s |
(podle DIN EN 60 051-1) 1,2-násobek 2-násobek (voltmetry) 10-násobek (ampér,etry) |
| Kategorie měření | CAT III |
| Provozní napětí | viz. katalogový list |
| Stupeň znečištění | 2 |
| Stupeň krytí | IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Měřicí rozsahy
| stejnosměrný proud | vnitřní odpor/úbytek napětí cca | |||
|---|---|---|---|---|
| MP 48x24 | MP 72x24 | MP 96x24 | P 144x36 | |
| 100 µA | 1000 Ω | 1000 Ω | 1000 Ω | 652 Ω |
| 150 µA | 835 Ω | 835 Ω | 835 Ω | 437 Ω |
| 250 µA | 500 Ω | 500 Ω | 500 Ω | 256 Ω |
| 400 µA | 310 Ω | 310 Ω | 310 Ω | 38 Ω |
| 600 µA | 208 Ω | 208 Ω | 208 Ω | 100 Ω |
| 1 mA | 41 Ω | 33 Ω | 33 Ω | 60 mV |
| 1,5 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 2,5 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 4 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 5mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 6 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 10 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 15 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 25 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 40 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 60 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 100 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 150 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 250 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 400 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 600 mA | 55 mV | 47 mV | 47 mV | 60 mV |
| 1 A | 55 mV | 47 mV | 47 mV | 60 mV |
| pro připojení k převodníku | ||||
| 0/4...20 mA | elektricky potlačená nula, nastavitelná, úbytek napětí cca 900 mV | |||
| 4...20 mA | mechanicky potlačená nula, nenastavitelná, úbytek napětí cca 60 mV | |||
| ss napětí | vnitřní odpor 1000 Ω/V | |||
| 6 V | 40 V | 250 V | ||
| 10 V | 60 V | 400 V | ||
| 15 V | 100 V | 500 V | ||
| 25 V | 150 V | |||
| při zapojení s externím bočníkem | ||||
| stejnosměrné napětí | 60 mV, 150 mV | |||
| vnitřní odpor 1) 1000 Ω/V | ||||
| odpor přívodních vodičů 0,050 Ω je zahrnut v kalibraci přístroje (vodiče délky 1m, průřezu 2 × 0,75 mm2) | ||||
| 1) hodnoty vnitřních odporů jsou nastaveny s tolerancí ± 20 % | ||||
Indikace
| Ukazovatel | profilový, zakončený nožem | |||
|---|---|---|---|---|
| Doba ustálení | 1 s na plnou výchylku | |||
| Poloha stupnice | podélná | |||
| Stupnice | lineární s hrubým a jemným dělením | |||
| Délka stupnice | MP 48x24 30 mm |
MP 72x24 52 mm |
MP 96x24 K 60 mm |
P144x36 95 mm |
Přesnost při jmenovitých podmínkách
| Třída přesnosti | 1,5 podle DIN EN 60 051-1 |
|---|---|
| Jmenovité podmínky | |
| Teplota okolí | 23°C |
| Provozní poloha | jmenovitá ± 1° |
| Vstupní veličina | jmenovitá hodnota měřicího rozsahu |
| Ostatní | podle DIN EN 60 051-1 |
| Ovlivňující veličiny | |
| Teplota okolí | 23 °C ± 2 K |
| Provozní poloha | jmenovitá ± 5° |
| Intenzita cizích magnetických polí | 0,5 mT |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 2, podle VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovních teplot | -25...+40 °C |
| Rozsah skladovacích teplot | -25...+65 °C |
| Relativní vlhkost vzduchu | ≤ 75 % roč. průměr, bez orosení |
| Rázová odolnost | 15 g, 11 ms |
| Vibrační odolnost | 2,5 g, 5...55 Hz |
Schémata připojení
| stejnosměrné napětí | stejnosměrný proud |
 |
|
Technické údaje
| Konstrukční provedení pouzdra | čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání |
|---|---|
| Materiál pouzdra | plast |
| Čelní sklo | tabulové sklo |
| Barva čelního rámečku | černá (odstín RAL 9005) |
| Provozní poloha | svislá ± 5° |
| Způsob upevnění | šroubovými svorkami |
| Montáž | do řady vedle sebe (i bez mezer) |
| Tloušťka panelu | 1...25 mm |
| Připojovací svorky | pro plochou zástrčku 6,3 × 0,8 nebo 2,8 × 0,8 (MP 96x24 K) |
| Rozměry [mm] | MP 48x24 | MP 72x24 | MP 96x24 K | P 144x36 |
| Čelní rámeček | 48x24 | 72x24 | 96x24 | 144x36 |
|---|---|---|---|---|
| Pouzdro | 43x17 | 66x17 | 92x18 | 137x32 |
| Konstrukční hloubka | 75 | 98 | 108 | 173 |
| Výřez v panelu | 45,2+0,6x22,2+0,3 | 68,3+0,7x22,2+0,3 | 92+0,8x22,2+0,3 | 138+1x33+0,6 |
| Hmotnost cca | 0,08 kg | 0,1 kg | 0,12 kg | 0,5 kg |
