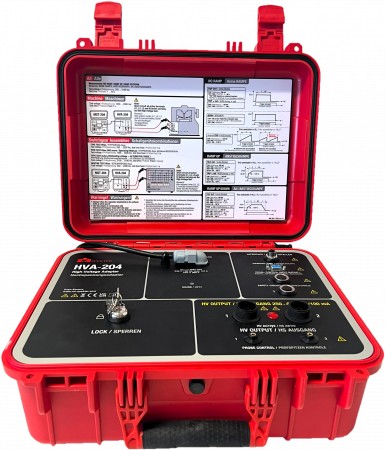

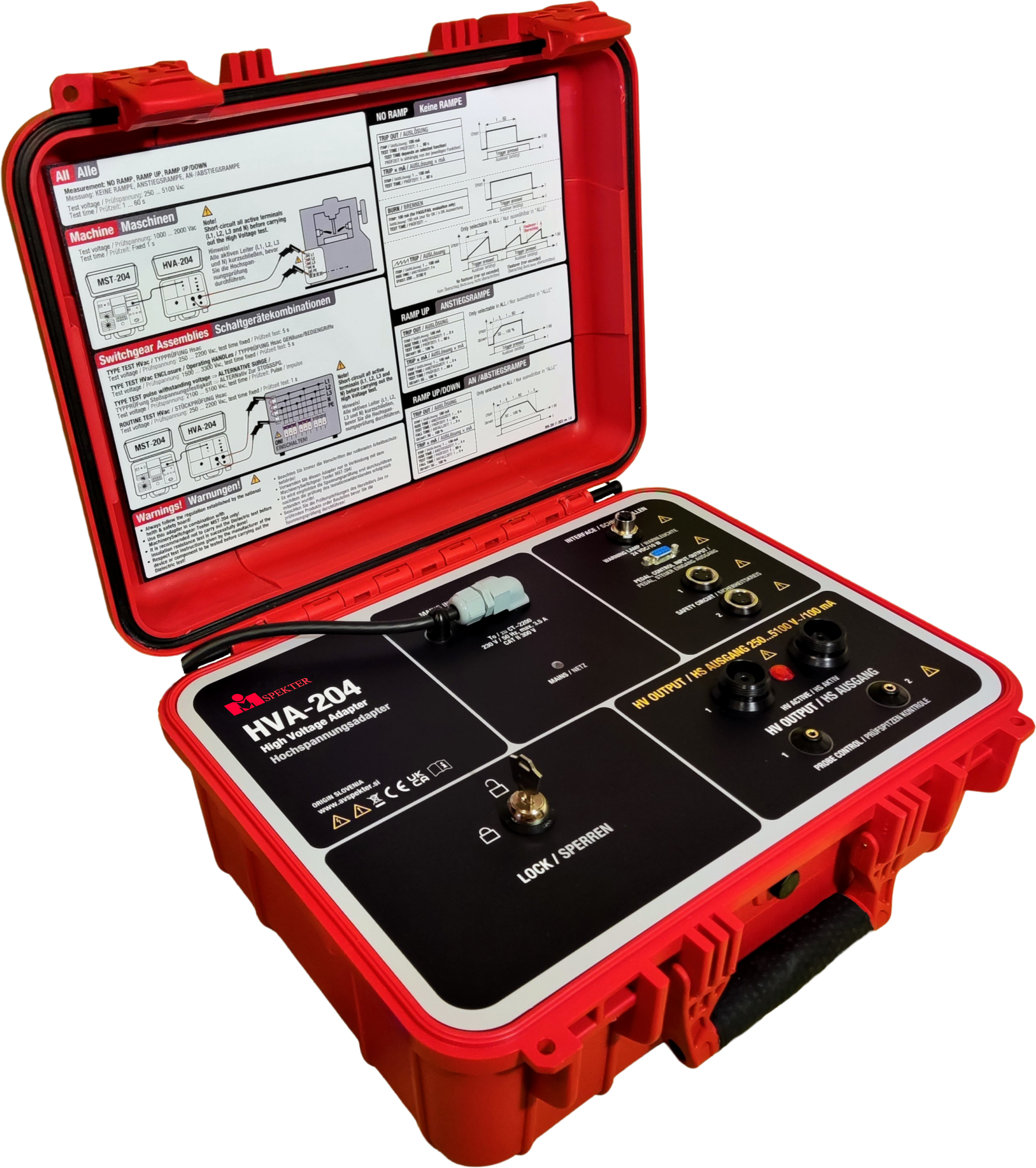

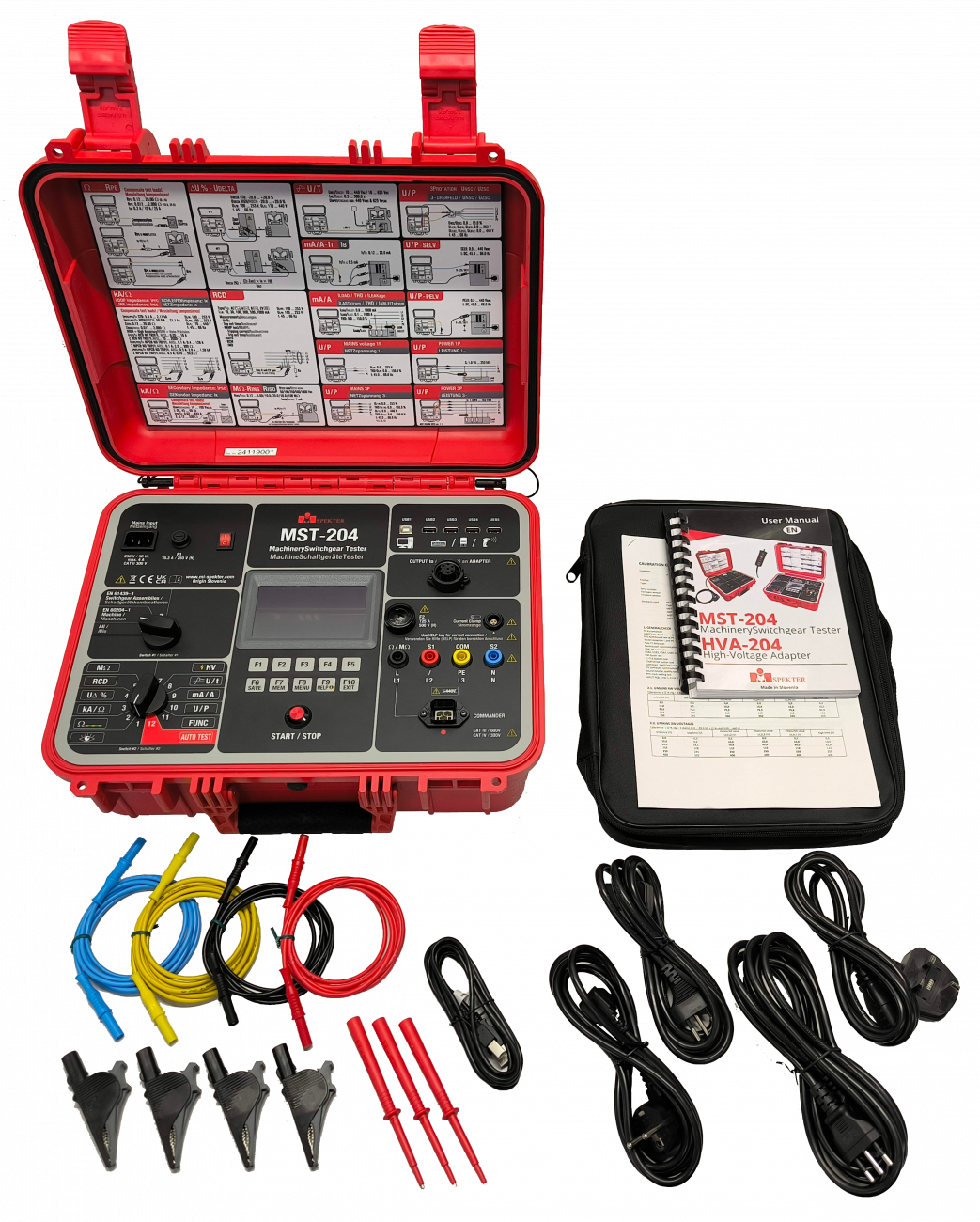

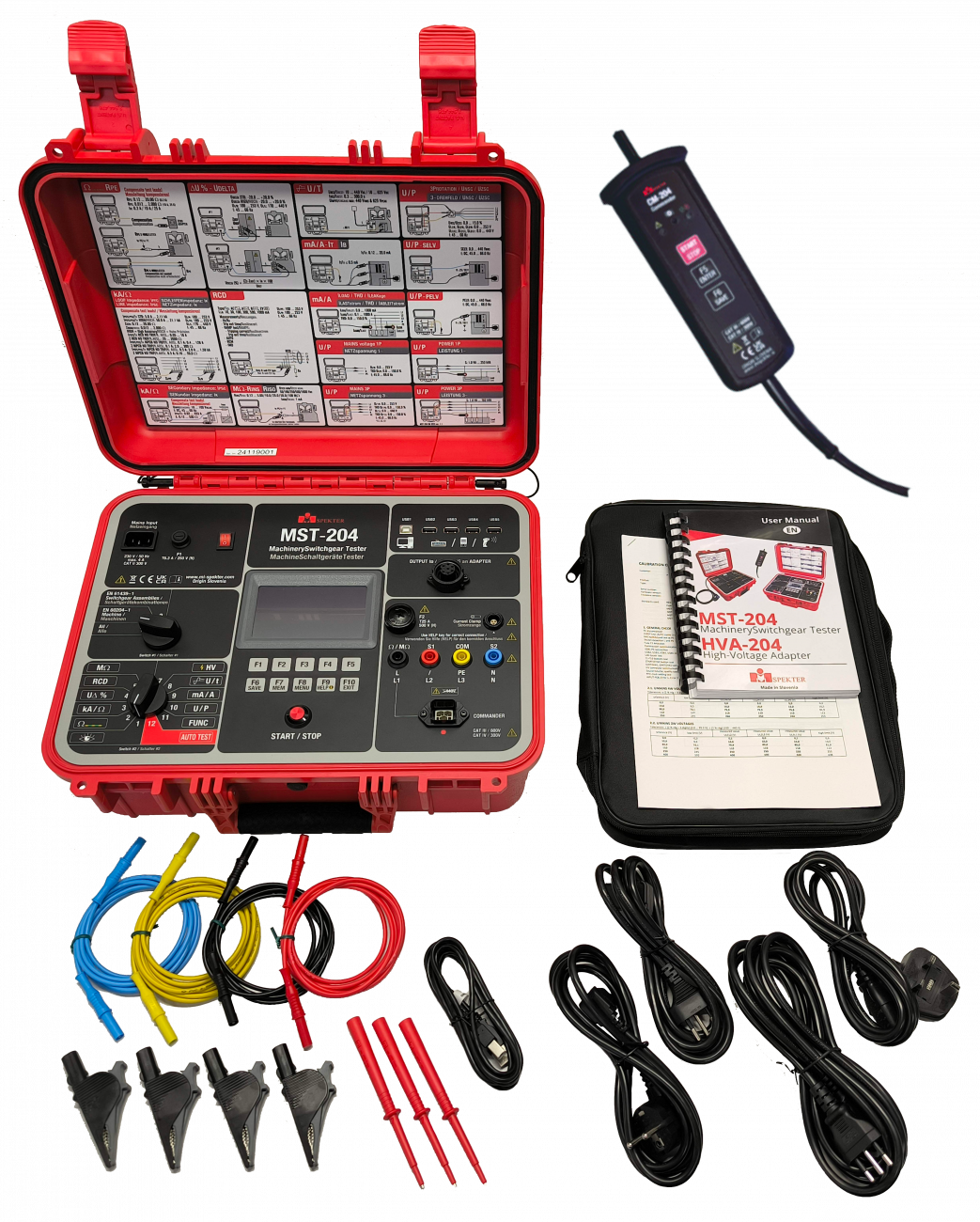

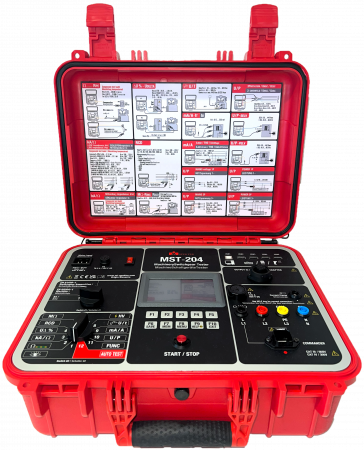

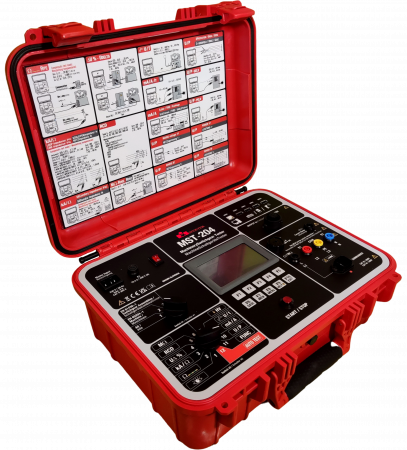

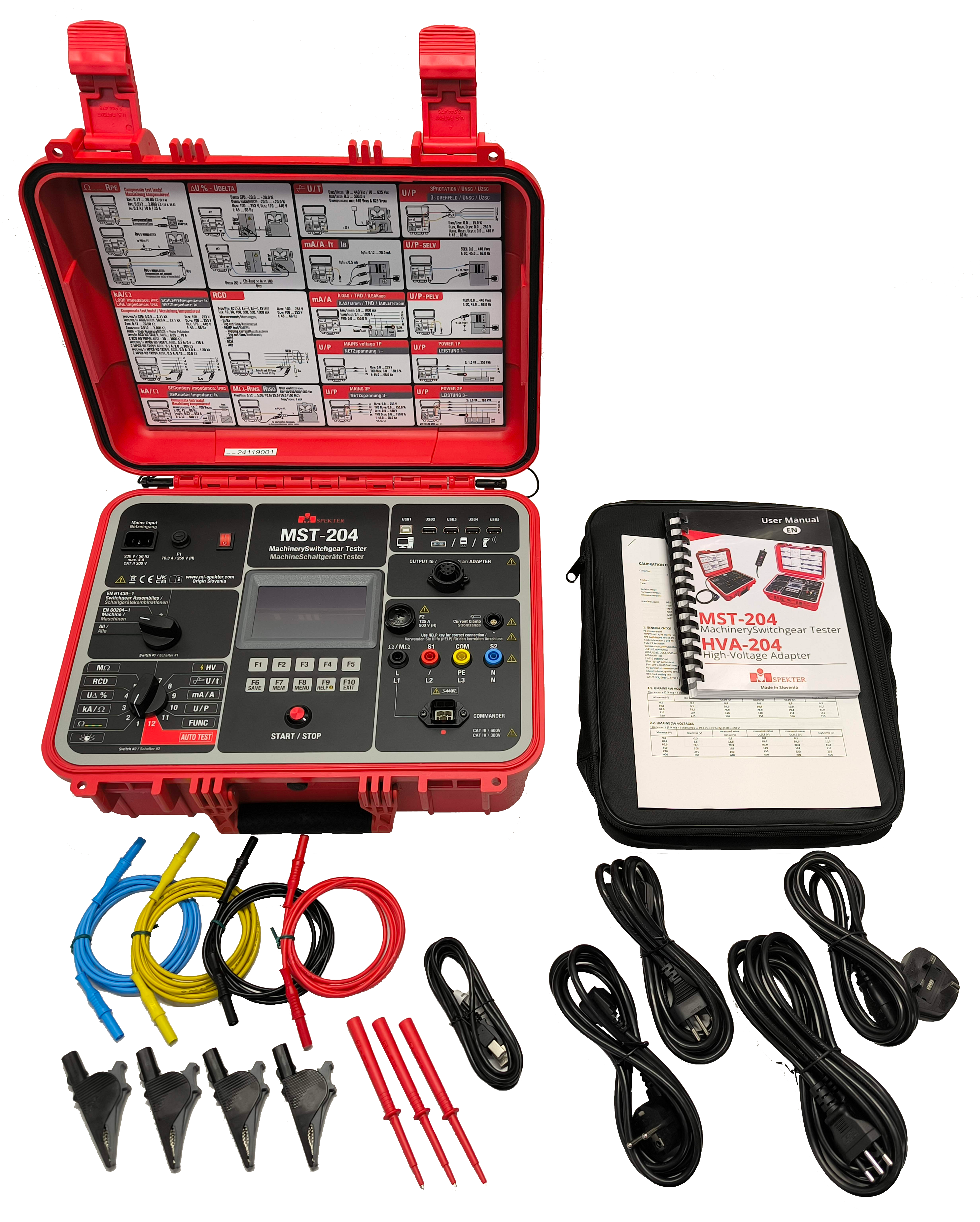

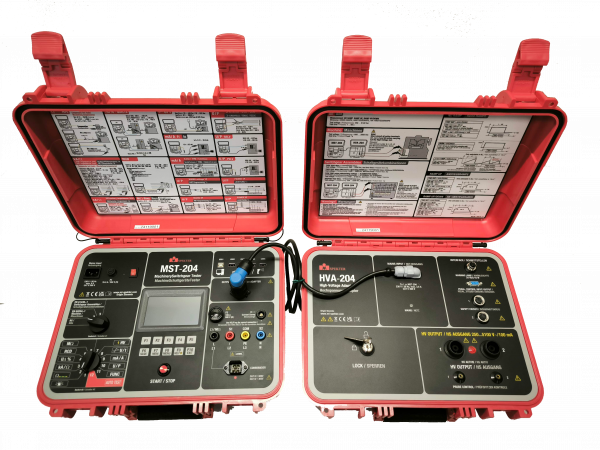

Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů MST-204 s VN adaptérem HVA-204

Multifunkční tester Mi Spekter MST-204 je měřicí přístroj určený pro testování účinnosti ochranných opatření v strojích, nízkonapěťových spínacích zařízeních a rozváděčích. Použití vysokonapěťového adaptéru (HVA-204) rozšiřuje funkčnost hlavní jednotky o schopnosti pro testování střídavého vysokého napětí. Trojfázový adaptér (TPA-204) umožňuje uživatelům testovat svářecí zařízení, přenosné spotřebiče, prodlužovací kabely, PRCD, nabíjecí kabely pro elektromobily a další. Pokročilá funkce AUTO-TEST umožňuje uživatelům rychle a snadno vykonávat předdefinované testovací sekvence nebo testovací plány vytvořené zákazníkem. Vestavěná velká paměť dokáže uchovávat změřené výsledky, které mohou být později přeneseny do počítačového softwaru pro vytváření testovacích protokolů.

Testy dle standardů

• Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem:
  • ČSN EN 60204-1 - Bezpečnost strojních zařízení. Elektrická zařízení pracovních strojů. Část 1: Všeobecné požadavky
  • ČSN EN 61439-1 - Rozváděče nízkého napětí - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče
  • ČSN EN 61180 - Technika zkoušek vysokým napětím pro zařízení nízkého napětí - Definice, požadavky na zkoušky a zkušební postupy, zkušební zařízen
  • ČSN EN 50191 - Zřizování a provoz zkušebních elektrických zařízení
  • ČSN EN 60974-4 - Zařízení pro obloukové svařování - Část 4: Kontrola a zkoušení svařovacích zařízení v provozu
  • ČSN EN 50678 - Obecný postup pro ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě
  • ČSN EN 50699 - Opakované zkoušky elektrických spotřebičů
  • ČSN EN 61557 - Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1 000 V a se stejnosměrným napětím do 1 500 V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany
    •    -1  - Část 1: Všeobecné požadavky
    •    -2  - Část 2: Izolační odpor
    •    -3  - Část 3: Impedance smyčky
    •    -4  - Část 4: Odpor vodičů uzemnění, ochranného pospojování
    •    -6  - Část 6: Proudové chrániče (RCD) v rozvodných sítích
    •    -7  - Část 7: Sled fází
    •    -14  - Část 14: Zařízení ke zkoušení bezpečnosti elektrického zařízení strojů
    •    -16  - Část 16: Zařízení pro zkoušení účinnosti ochranných opatření pro elektrická zařízení a/nebo zdravotnická elektrická zařízení

  Parametry a funkce

• Test propojení proudem 200mA, 10A a 25A s rozlišením až 1 mΩ. Podpora 2 vodičového (2W) i 4 vodičového Kelvinova (4W) zapojení
• Měření izolace až do 100 MΩ testovacím napětím 50, 100, 250, 500 a 1000 V nebo nastavitelný 50 až 1000 V. Možnost aktivace funkce RAMP.

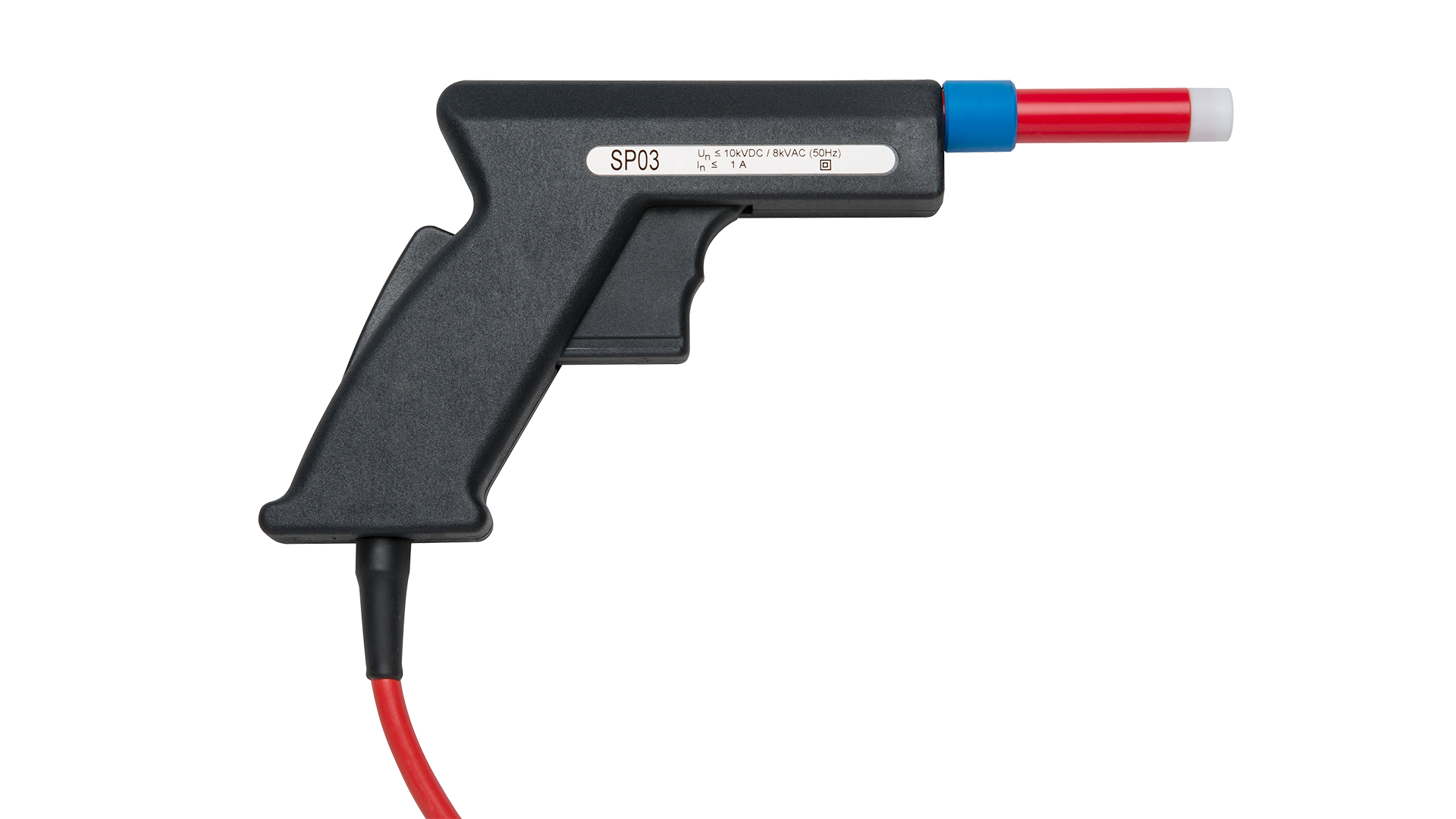

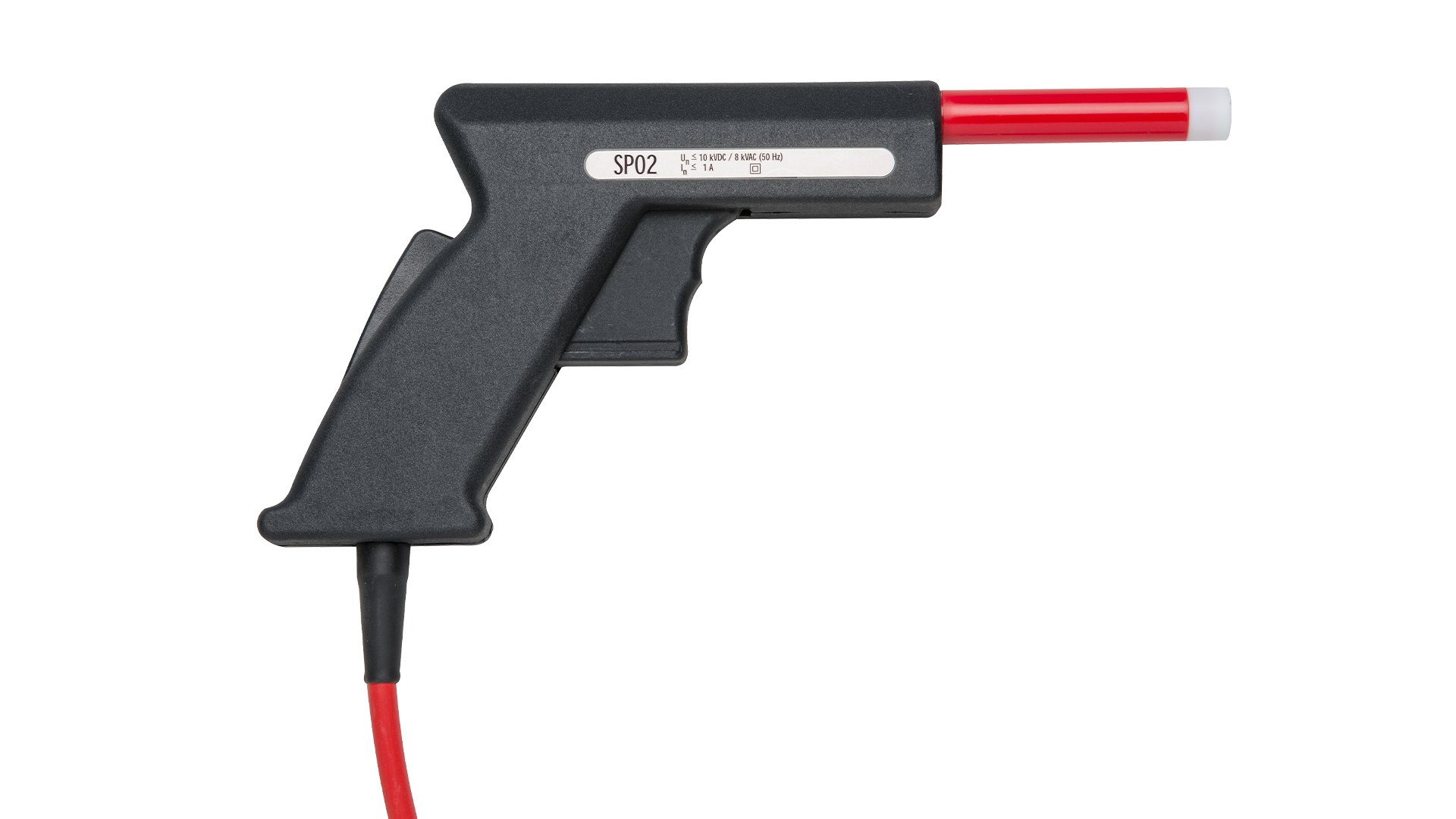

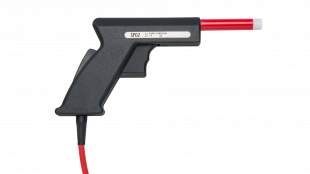

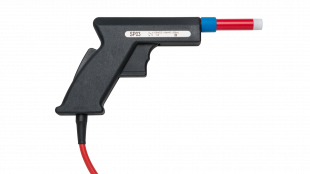

• Vysokonapěťový test (pouze s modulem HVA-204 - volitelné příslušenství) přiloženým AC napětím 250 - 5100 V_AC. Možné zvolkt režim RAMP UP (postupný nárůst), RAMP UP/DOWN (nárůst a podkles) a bez rampy.

• Měření impedance smyčky a vnitřního odporu sítě vysokým proudem s rozlišením až 0,001 Ω a testovacím proudem až 121A (pulsně). Zkratový proud až 21,1 kA
• Měření impedance smyčky bez vybavení chrániče
• Měření úbytku napětí vysoký proudem
• Měření chráničů RCD & PRCD typu A, A-S, A-EV, B/B+, B/B+-S, B/B+-MI, F, F-EV,
  A-K/A-G, AC, AC-S, AC-K/AC-G s proudy 10 / 30 / 100 / 300 / 500 / 1 000 mA. Možnost testovat dobu vybavení chrániče s násobitelem x0,5; x1; x2, x5 I∆n. Test vybavovacího proudu postupně narůstajícím proudem. Měření Uf.
• Měření zbytkového napětí
• Měření doby vybíjení až 300 s při hranici 60 V, nebo nastavitelně 25 až 60 V
• Záznam výsledků vizuální kontroly testovaného objektu

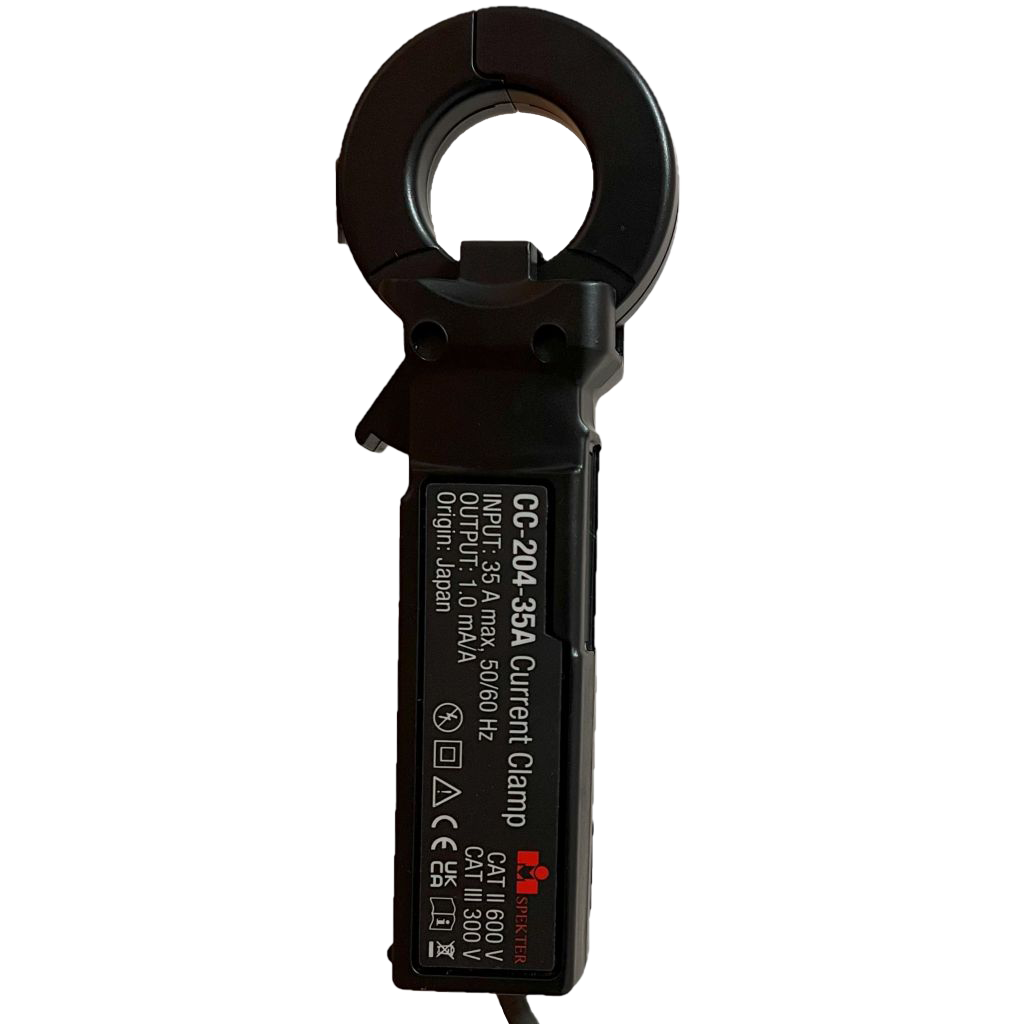

• Měření unikajícího proudu (volitelné příslušenství CC-204-50A)
• Měření dotykového proudu

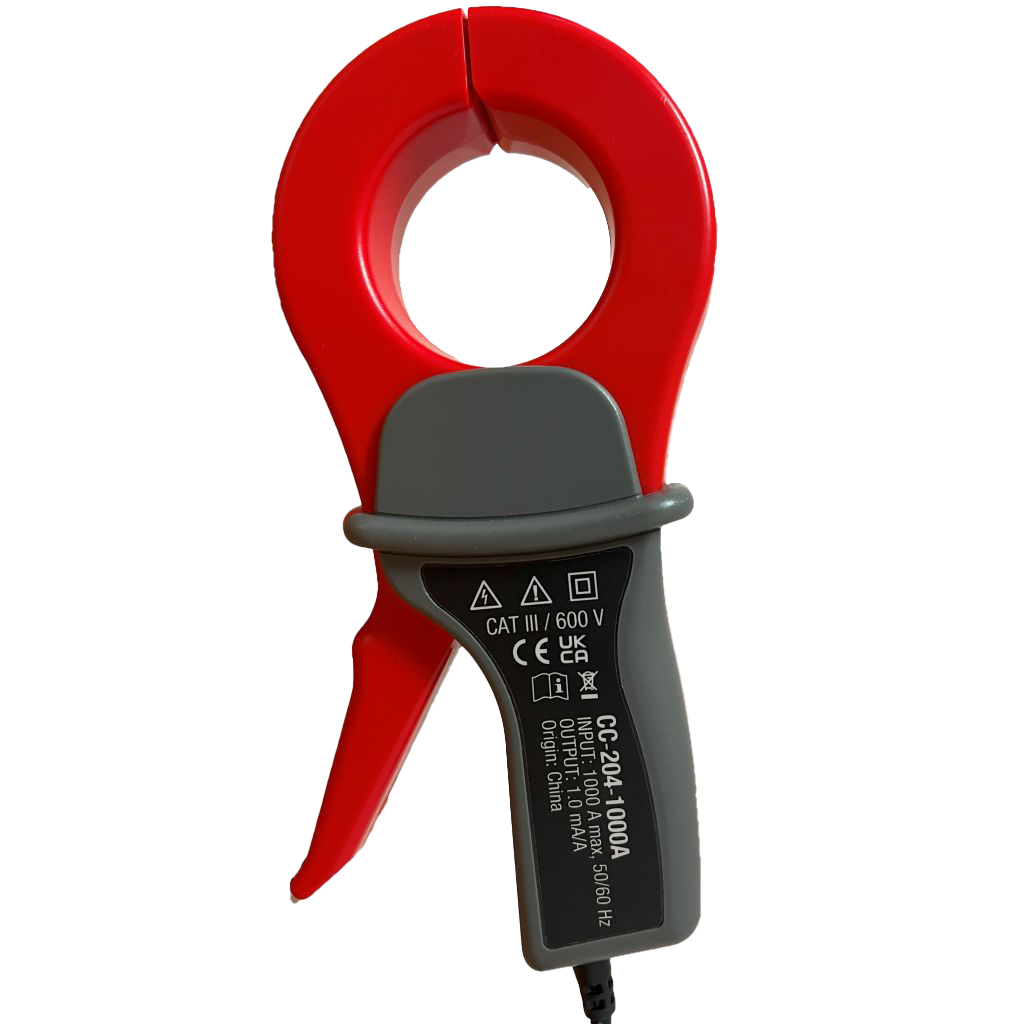

• Měření proudu zátěží externím klešťovým převodníkem (volitelné příslušenství CC-204-1000A)
• Měření napětí v 1f i 3f soustavě
• Měření PELV a SELV
• Test sledu fází
• Měření výkonů na 2, 3 i 4 vodičové síti. Měření U, I, P, S, Q, cos ϕ, PF

Měření, analýza, ovládání

• Ovládání pomocí jednoduchých ikon a 10 základních tlačítek
• Obrazovka nápovědy s grafickým schématem připojení
• Automatické parametry a limity na základě zvolených norem
• Vizuální a zvukové varování po překročení nastavených limitů
• Automatické skripty obsahující testy, instrukce, nastavení a uspořádání výsledků
• Vzdálené ovládání pomocí ovladače s tlačítky START, STOP, SAVE a ENTER (volitelné příslušenství)
• Vyhledávání a zobrazování zkušebních dat uložených v přístroji
• Možnost kontinuálního měření nebo časovače (dle funkce)
• Generování a tisk zkušebních protokolů pomocí SW-MST-204 na PC

Komunikace, rozhraní a ukládání dat

 Napájení, provozní podmínky, konstrukce, záruka

• Displej barevný dotykový 480 x 272, 4,3" LCD obrazovka
• Provoz na síťové napájení 230 V, 50 Hz

• Spotřeba 230 VA bez HVA-204 a 850 VA s HVA-204
• Robustní konstrukce, ergonomický design
• Nastavitelná intenzita zvukové signalizace
• Vysoký stupeň krytí IP65 při uzavřeném kufru, IP40 při otevřeném kufru, odnímatelné víko s nápovědou

• Samostatné textilní pouzdro na příslušenství
• Možnost adaptéru pro připojení do 19" racku
• Bezpečnostní kategorie až 600 V / CAT III, 300 V / CAT IV
• Mechanická odolnost na pád z 0,5 m
• Provozní teplota 0 až 45 °C

• Skladovací teplota -30 až 60 °C
• Rozměry: 40,5 cm × 33 cm × 18 cm (MST-204 i HVA-204)
• Hmotnost: cca 11,6 kg MS-204 a 13,1 HVA-204, bez příslušenství

• Záruka na hlavní přístroj: 24 měsíců
