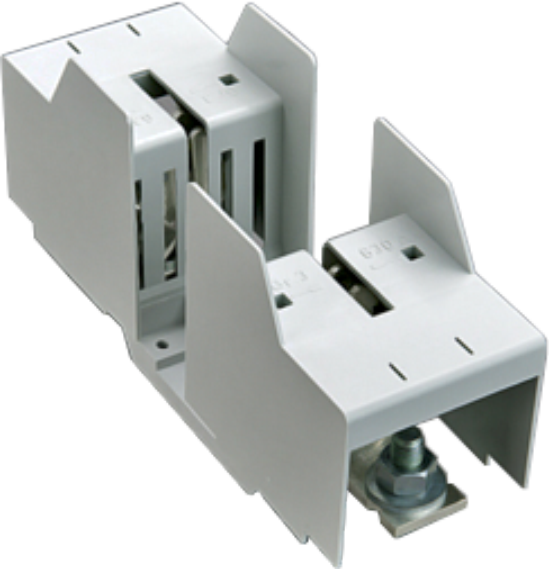

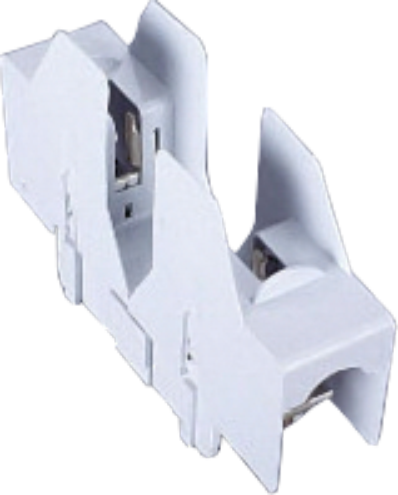

Pojistkové spodky QUADRON s přepážkami - pro pojistky NH
1-pólové nebo 3-pólové provedení pro povrchovou montáž s velikostí pojistek NH 00 až 3. S možností ochranného celoplošného krytu nebo s mezifázovými přepážkami.
Cena od 258 Kč
od 312,18 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (17)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Pojistkové spodky QUADRON s přepážkami - pro pojistky NH (17)
QUADRON Panel

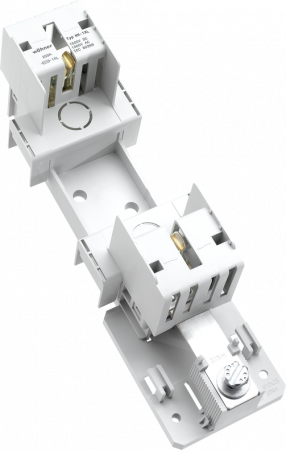

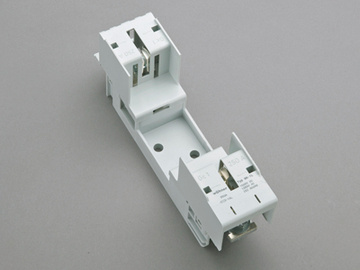

Pojistkový spodek, NH 1XL, pro fotovoltaiku, 1-pólPřipojení: na montážní desku, jmenovitý proud (IEC, UL): 250A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 1XL, 1P; provedení: šroub M10 z obou stran; s ochranou proti dotyku;
OBJ: 03290.000
EAN: 4021267032906
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
1 405 Kč/ks
1 700,05 Kč s DPH
+-
QUADRON Panel

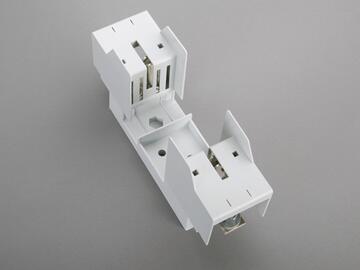

Pojistkový spodek, NH 2XL/3L, pro fotovoltaiku, 1-pólPřipojení: na montážní desku, jmenovitý proud (IEC, UL): 600A; jmenovité napětí (IEC, UL): 1000V AC/1500V DC, 1500V DC; velikost: NH 2XL/3L, 1P; provedení: šroub M12; s ochranou proti dotyku;
OBJ: 03294.000
EAN: 4021267032944
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
2 444 Kč/ks
2 957,24 Kč s DPH
+-
QUADRON Panel

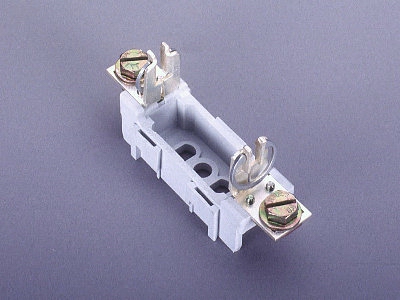

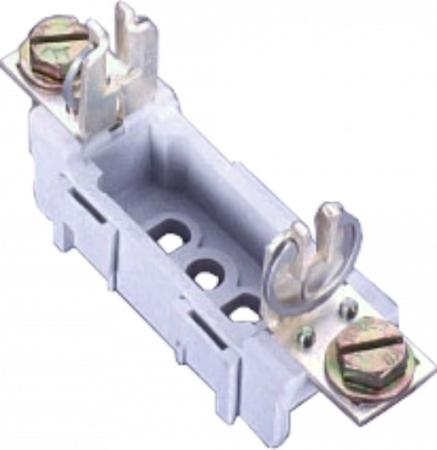

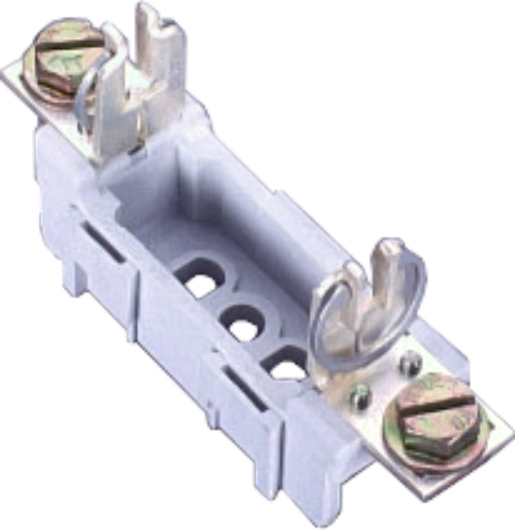

Pojistkový spodek, NH00, 1-pólPřipojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí šroubů M8 na obou stranách, bez bariér - přepážek;
OBJ: 03350.000
EAN: 4021267033507
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
259 Kč/ks
313,39 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH00, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03759.000
EAN: 4021267037598
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
820 Kč/ks
992,20 Kč s DPH
+-
QUADRON Panel

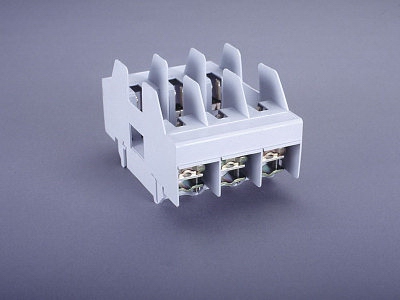

Pojistkový spodek, NH00, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03761.000
EAN: 4021267037611
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
819 Kč/ks
990,99 Kč s DPH
+-
QUADRON Panel

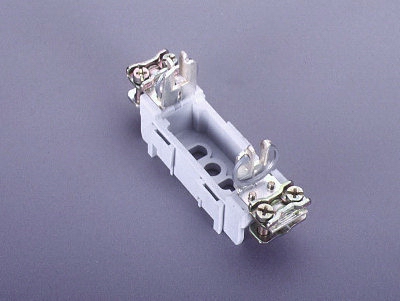

Pojistkový spodek, NH00, 1-pólPřipojení: na montážní deskul; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách, bez bariér - přepážek;
OBJ: 03354.000
EAN: 4021267033545
Záruka: 24 m.
Není skladem
Prověříme pro Vás
258 Kč/ks
312,18 Kč s DPH
+-
QUADRON Panel

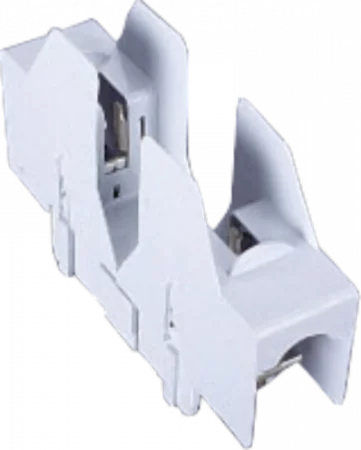

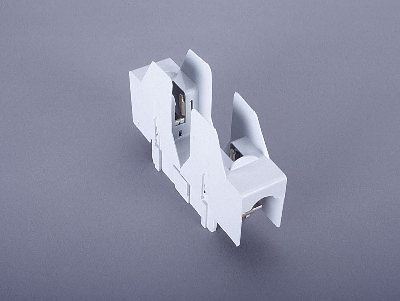

Pojistkový spodek, NH00, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí M8 na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03758.000
EAN: 4021267037581
Záruka: 24 m.
Není skladem
Prověříme pro Vás
322 Kč/ks
389,62 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH00, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 1P; provedení: připojení vodičů pomocí třmenových svorek na obou stranách, s krytem proti nebezpečnému dotyku;
OBJ: 03760.000
EAN: 4021267037604
Záruka: 24 m.
Není skladem
Prověříme pro Vás
321 Kč/ks
388,41 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH00, 3-pólPřipojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí šroubů na obou stranách, se 2 bariérami - přepážkami;
OBJ: 03351.000
EAN: 4021267033514
Záruka: 24 m.
Není skladem
Prověříme pro Vás
729 Kč/ks
882,09 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH00, 3-pólPřipojení: na montážní desku; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 00, 3P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách, se 2 bariérami - přepážkami;
OBJ: 03355.000
EAN: 4021267033552
Záruka: 24 m.
Není skladem
Prověříme pro Vás
737 Kč/ks
891,77 Kč s DPH
+-
QUADRON Panel

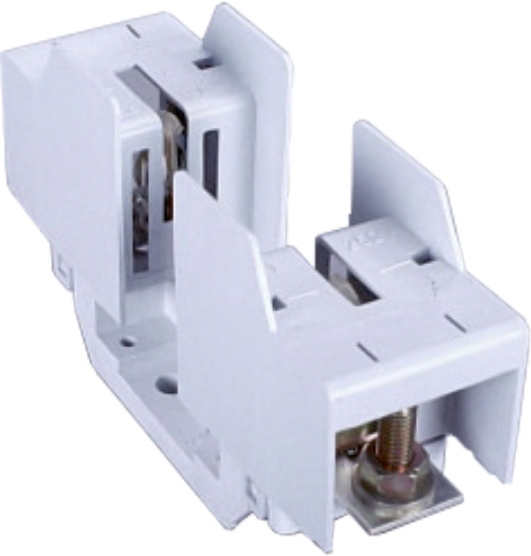

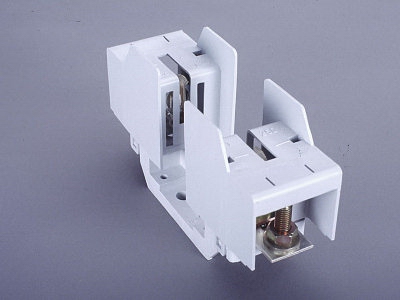

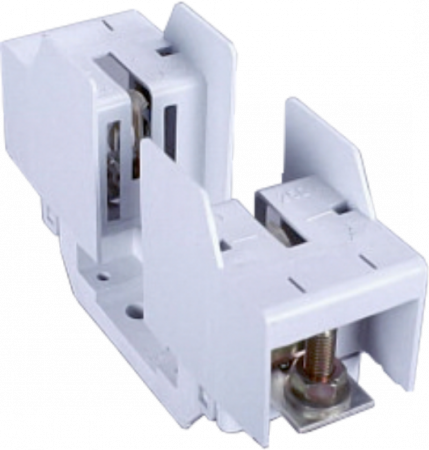

Pojistkový spodek, NH1, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03762.000
EAN: 4021267037628
Záruka: 24 m.
Není skladem
Prověříme pro Vás
783 Kč/ks
947,43 Kč s DPH
+-
QUADRON Panel

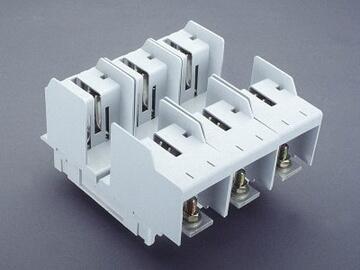

Pojistkový spodek, NH1, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 3P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03763.000
EAN: 4021267037635
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 424 Kč/ks
2 933,04 Kč s DPH
+-
QUADRON Panel

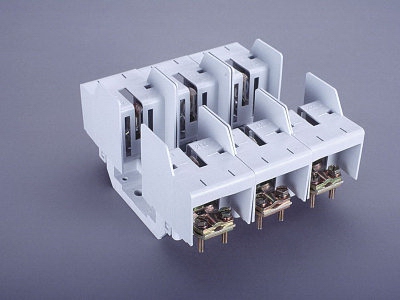

Pojistkový spodek, NH1, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 1, 3P; provedení: připojení vodičů pomocí třmenové svorky na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03765.000
EAN: 4021267037659
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 467 Kč/ks
2 985,07 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH2, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 400A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 2, 1P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03766.000
EAN: 4021267037666
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 399 Kč/ks
1 692,79 Kč s DPH
+-
QUADRON Panel

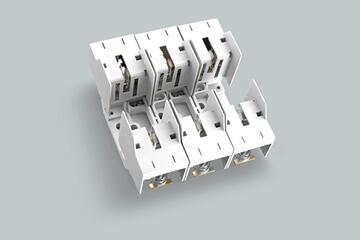

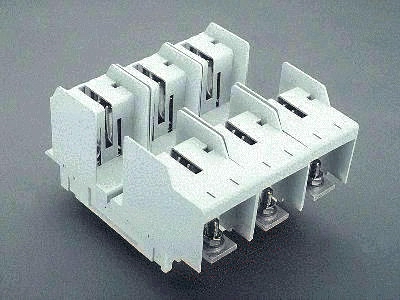

Pojistkový spodek, NH2, 3-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 400A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 2, 3P; provedení: připojení vodičů pomocí M10 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03767.000
EAN: 4021267037673
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 386 Kč/ks
5 307,06 Kč s DPH
+-
QUADRON Panel

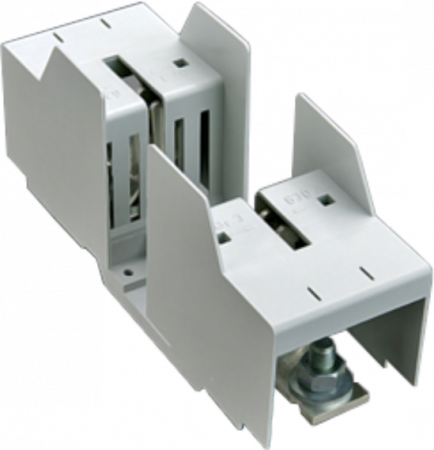

Pojistkový spodek, NH3, 1-pól, krytPřipojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 1P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03768.000
EAN: 4021267037680
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 755 Kč/ks
2 123,55 Kč s DPH
+-
QUADRON Panel
Pojistkový spodek, NH3, 3-pólPřipojení: na montážní lištu; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V AC/440V DC; velikost: NH 3, 3P; provedení: připojení vodičů pomocí M12 na obou stranách; s krytem proti nebezpečnému dotyku;
OBJ: 03769.000
EAN: 4021267037697
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 393 Kč/ks
6 525,53 Kč s DPH
+-
Volitelné příslušenství k Pojistkové spodky QUADRON s přepážkami - pro pojistky NH
60Classic, 100Energy, 185Power

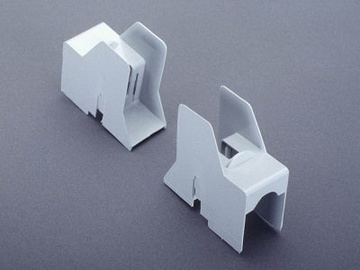

Kryt poj. spodku NH00Obsahuje horní a spodní kryt;
OBJ: 03791.000
EAN: 4021267037918
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
100 Kč/ks
121 Kč s DPH
+-
Příslušenství

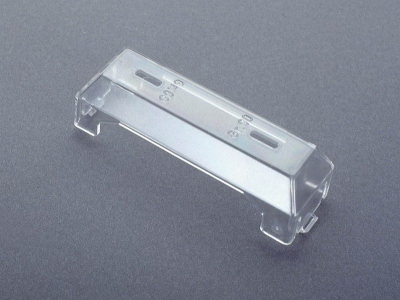

Kryt pojistek, NH 00Pro NH pojistk. lištu 33705.000; pro systém: 60Classic, 100Energy, 185Power; rozměry: 30 x 94 x 30 mm;
OBJ: 79448.000
EAN: 4021267794484
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
43 Kč/ks
52,03 Kč s DPH
+-
Příslušenství

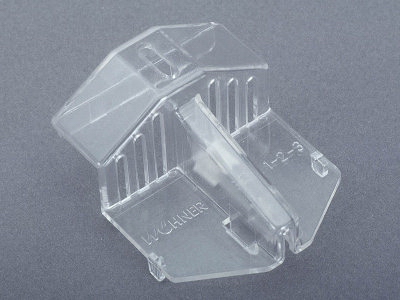

Kryt pojistek, 1-3Pro NH pojistky 1 - 3;
pro systém: 60Classic, 100Energy, 185Power;
rozměry: 30 x 94 x 30 mm;
pro systém: 60Classic, 100Energy, 185Power;
rozměry: 30 x 94 x 30 mm;
OBJ: 79449.000
EAN: 4021267794491
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
56 Kč/ks
67,76 Kč s DPH
+-
Popis výrobku
Pojistkové spodky NH
- 690 V AC/440 V DC
- 1-pólové nebo 3-pólové provedení
- Velikost NH 00 do 160 A, NH 1 do 250 A, NH 2 do 400 A, NH 3 do 630 A
Rozšířené informace
Pojistkové spodky NH 00, montáž na desku, model s přepážkou
| Obj. číslo | Jmenovitý proud [A] | Provedení | Velikost | Připojení vodičů | Rozměry | Poznámka |
|---|---|---|---|---|---|---|
| 03350.000 | 160 | 1-pólový | NH 00 | Šroub M8 | Rozměr 00350.000 | |
| 03351.000 | 160 | 3-pólový | NH 00 | Šroub M8 | Rozměr 03351.000 | Se 2 přepážkami |
| 03354.000 | 160 | 1-pólový | NH 00 | Třmenová svorka | Rozměr 03354.000 | Se 2 přepážkami |
| 03355.000 | 160 | 3-pólový | NH 00 | Třmenová svorka | Rozměr 03355.000 |
Pozn.:
-U 3-pólových NH pojistkových spodků, u kterých není uvedeno jinak (např. stupňovité provedení), leží spoje pro připojení vodiče pro všechny póly ve stejné výšce.
Pojistkové spodky NH 00-1-2-3, montáž na desku, modely s krytem
| Obj. číslo | Jmenovitý proud [A] | Provedení | Velikost | Připojení vodičů | Rozměry | Poznámka *) |
|---|---|---|---|---|---|---|
| 03758.000 | 160 | 1-pólový | NH 00 | Šroub M8 | Rozměr 03758.000 |
S krytem proti |
| 03759.000 | 160 | 3-pólový | NH 00 | Šroub M8 | Rozměr 03759.000 | |
| 03760.000 | 160 | 1-pólový | NH 00 | Třmenová svorka | Rozměr 03760.000 | |
| 03761.000 | 160 | 3-pólový | NH 00 | Třmenová svorka | Rozměr 03761.000 | |
| 03762.000 | 250 | 1-pólový | NH 1 | Šroub M10 | Rozměr 03762.000 | |
| 03763.000 | 250 | 3-pólový | NH 1 | Šroub M10 | Rozměr 03763.000 | |
| 03765.000 | 250 | 3-pólový | NH 1 | Třmenová svorka | Rozměr 03765.000 | |
| 03766.000 | 400 | 1-pólový | NH 2 | Šroub M12 | Rozměr 03766.000 | |
| 03767.000 | 400 | 3-pólový | NH 2 | Šroub M12 | Rozměr 03767.000 | |
| 03768.000 | 630 | 1-pólový | NH 3 | Šroub M12 | Rozměr 03768.000 | |
| 03769.000 | 630 | 3-pólový | NH 3 | Šroub M12 | Rozměr 03769.000 |
* Pozn.:
-U 3-pólových NH pojistkových spodků, u kterých není uvedeno jinak (např. stupňovité provedení), leží spoje pro připojení vodiče pro všechny póly ve stejné výšce.
-Kryt proti nebezpečnému dotyku ani kryt kontaktů pojistky není součástí dodávky NH pojistkového spodku, pokud v poznámce není uvedeno jinak.
Příslušenství
| Obj. číslo | Název příslušenství | Pro pojistky | Použití |
|---|---|---|---|

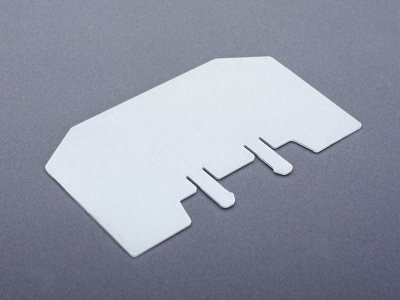

| 03377.000 | Přepážka (jako vnější přepážka) | NH 00 | Pro 03350.000, 03351.000, 03354.000, 03355.000 |

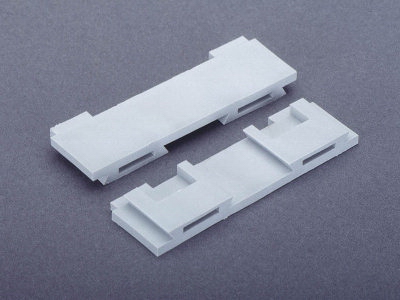

| 03359.000 | Držák přepážky | NH 00 | Pro 03350.000, 03351.000, 03354.000, 03355.000 |
| 79448.000 | Kryt kontaktů pojistky | NH 00 | Pro NH pojistkové spodky s krytem proti dotyku |
| 79449.000 | Kryt kontaktů pojistky - dvoudílný | NH 1, 2 |
