Nulové vodiče k NH pojistkovým spodkům

Nulové vodiče a propojovací svorky

Nulové vodiče, rozpínatelné i nerozpínatelné, kompatibilní s NH pojistkovými spodky. S proudovým zatížením od 160A do 630A.
Dostupnost: Skladem v GHV
Vybrat variantu (10)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Nulové vodiče k NH pojistkovým spodkům (10)

Filtrace
Skladem

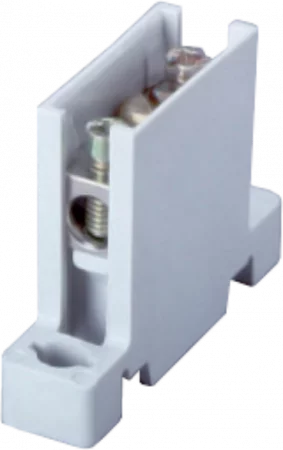

05188
Příslušenství pro pojistkové spodky NH

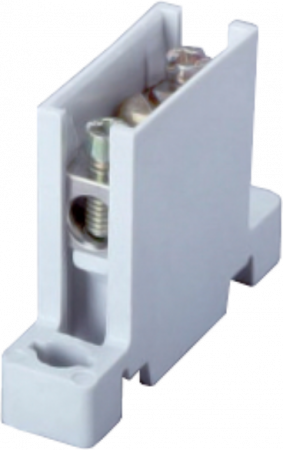

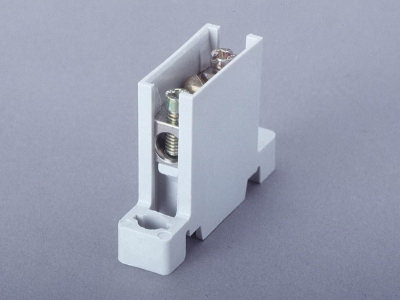

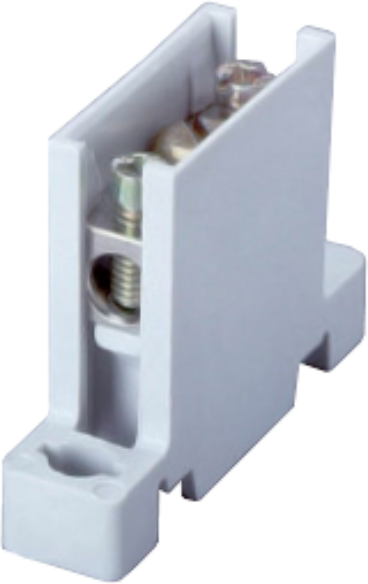

Nulový oddělovací vodič
Montáž na desku pomocí šroubů a na DIN lištu podle DIN EN 60715; jmenovitý proud (IEC): 63A; jmenovité napětí (IEC): 400V; připojení: 10mm2; délka: 120mm; provedení: připojení vodičů pomocí zdířkových svorek;
OBJ: 05188.000
EAN: 4021267051884
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

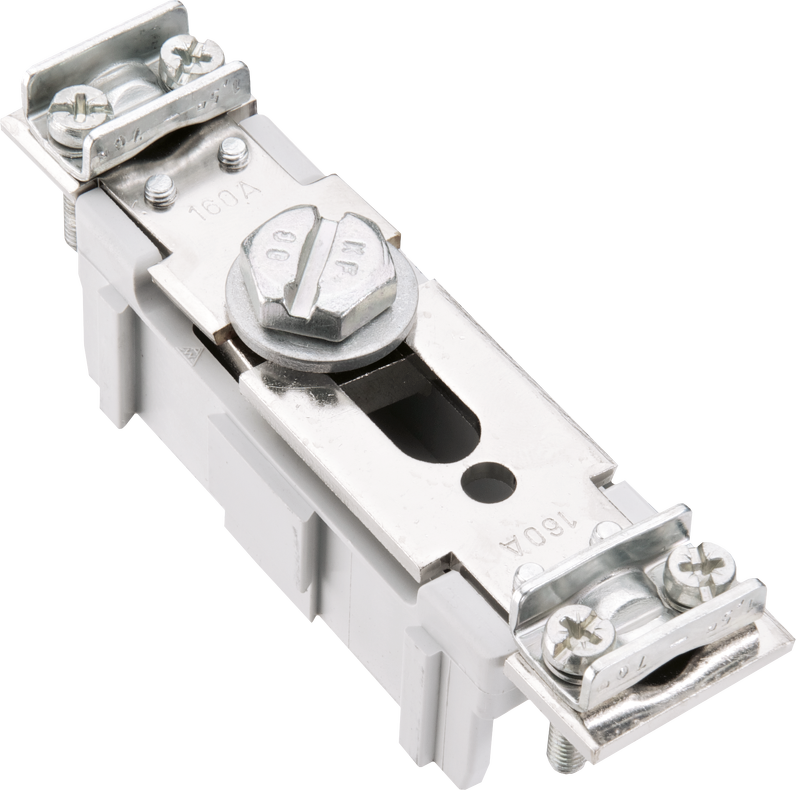

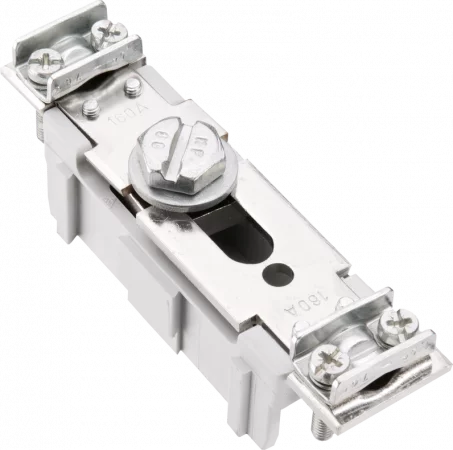

03668
Příslušenství pro pojistkové spodky NH

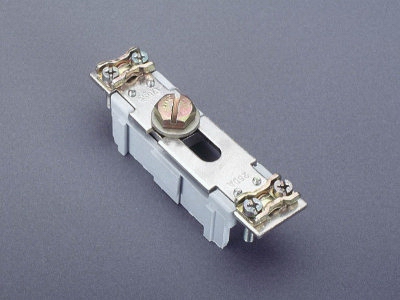

Nulový rozpojitelný vodič
Montáž na desku pomocí třmenových svorek, oboustranně; jmenovitý proud (IEC): 160A; jmenovité napětí (IEC): 690V; 1P; délka: 120mm; připojení: 70mm2;
OBJ: 03668.000
EAN: 4021267036683
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

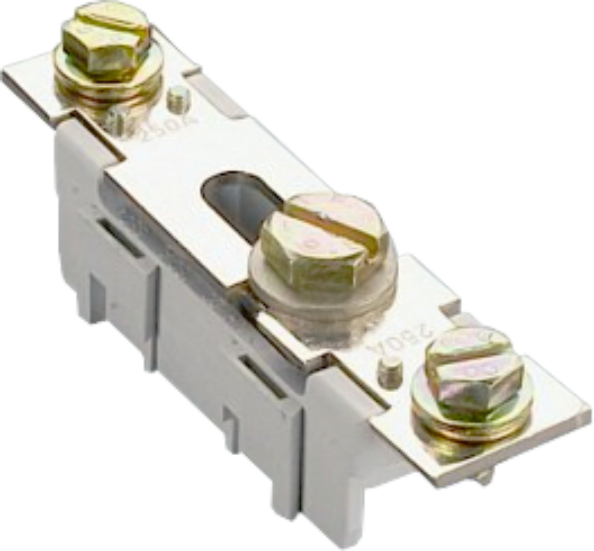

03657
Příslušenství pro pojistkové spodky NH

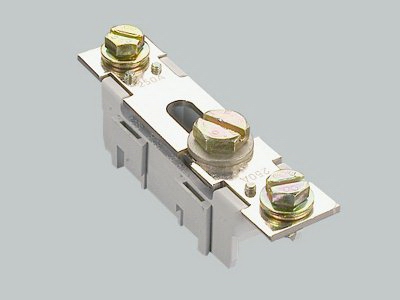

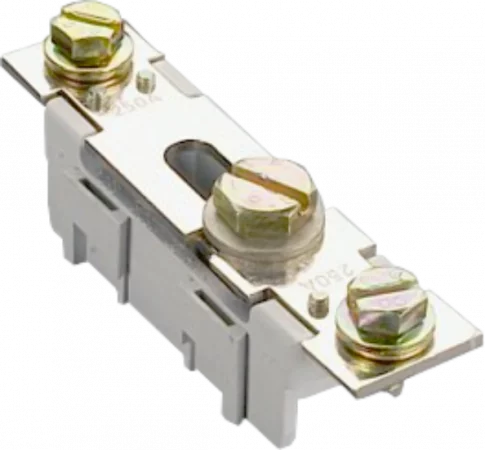

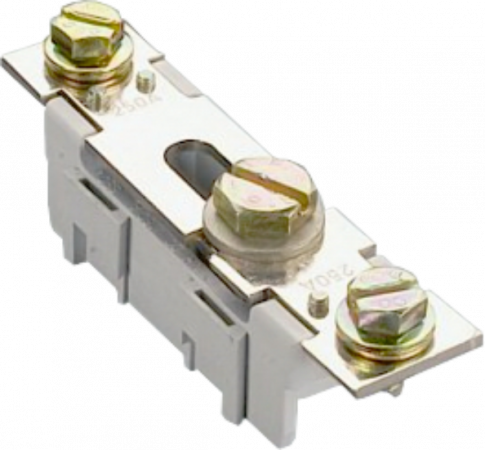

Nulový rozpojitelný vodič
Montáž na desku pomocí šroubů M8, oboustranně; jmenovitý proud (IEC): 250A; jmenovité napětí (IEC): 690V; 1P; délka: 120mm; připojení: 120mm2;
OBJ: 03657.000
EAN: 4021267036577
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání

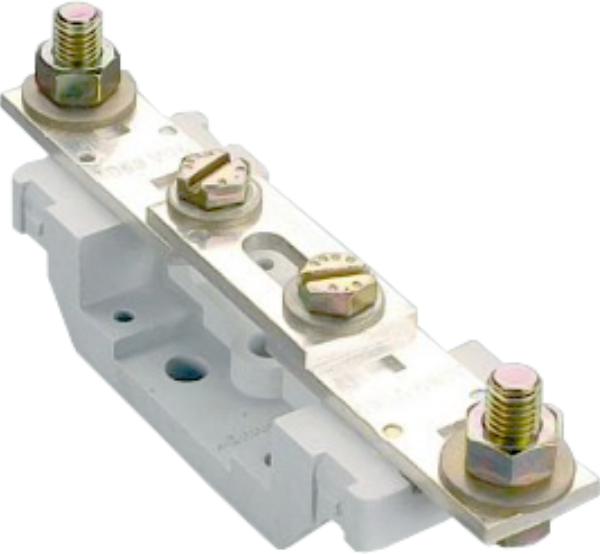

03213
Příslušenství pro pojistkové spodky NH

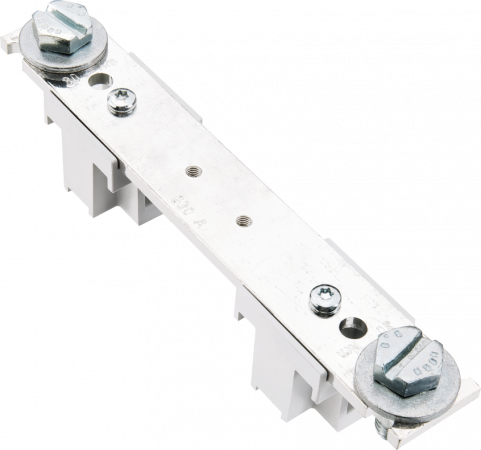

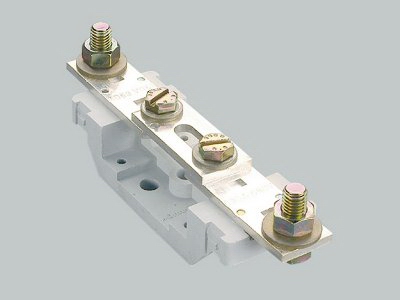

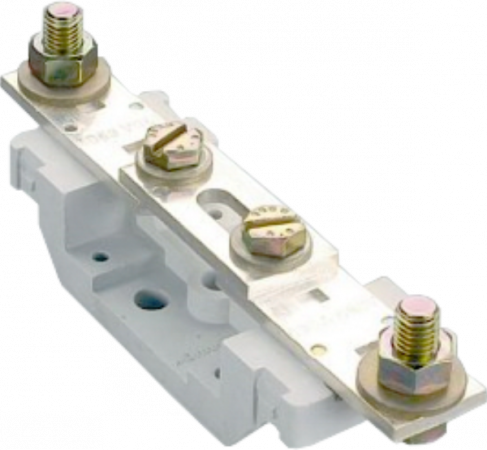

Nulový rozpojitelný vodič
Montáž na desku pomocí šroubů M12, oboustranně; jmenovitý proud (IEC): 630A; jmenovité napětí (IEC): 690V; 1P; délka: 200mm; připojení: 240mm2;
OBJ: 03213.000
EAN: 4021267032135
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
03193

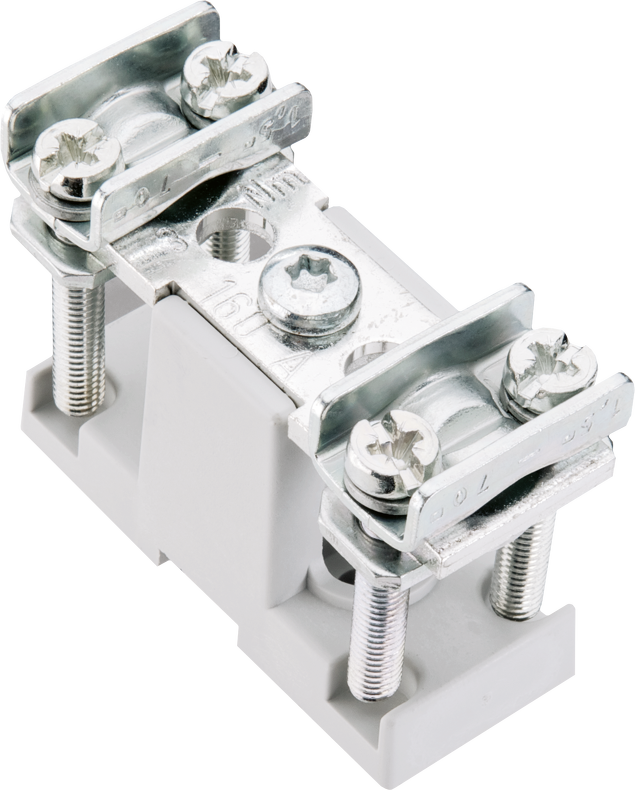

Svorka spojovací

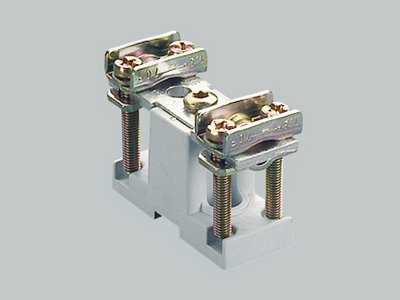

Terminál přívodní, 160A, 60mm
OBJ: 03193.000
EAN: 4021267031930
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
Na dotaz
Poptejte cenu
Porovnání

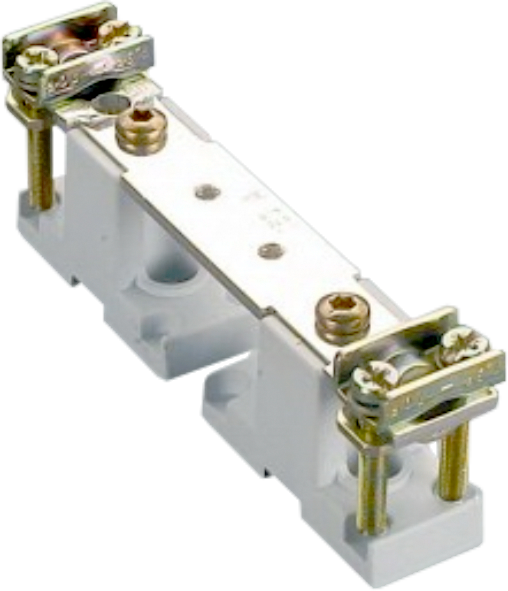

03173

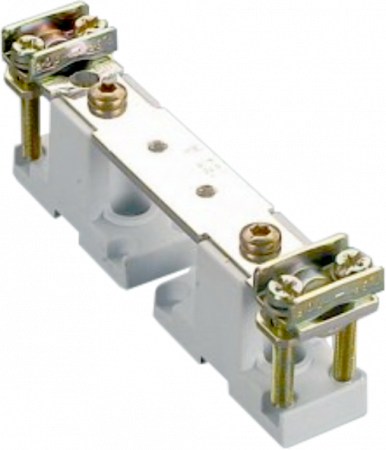

Svorka spojovací

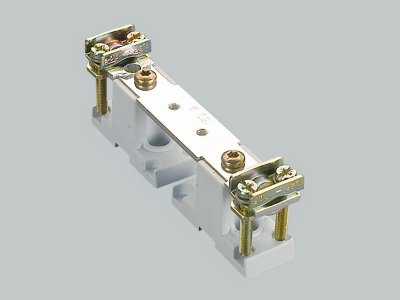

Terminál přívodní, 160A, 125mm
OBJ: 03173.000
EAN: 4021267031732
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
03195
Svorka spojovací
Terminál přívodní, 250A, 100mm
OBJ: 03195.000
EAN: 4021267031954
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
Na dotaz
Poptejte cenu
Porovnání
03196

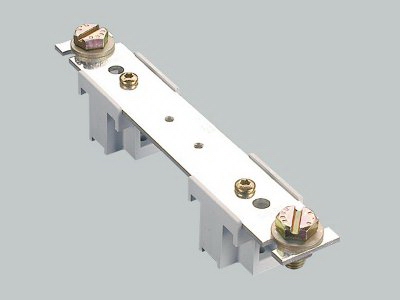

Svorka spojovací
Terminál přívodní, 250A, 200mm
OBJ: 03196.000
EAN: 4021267031961
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
03195
Svorka spojovací

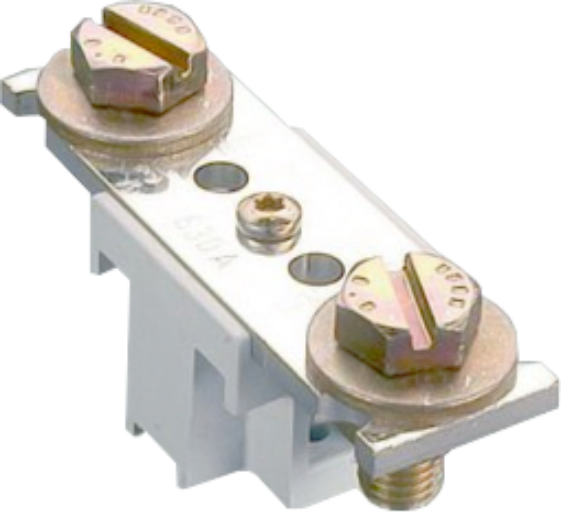

Terminál přívodní, 630A, 100mm
OBJ: 03197.000
EAN: 4021267031978
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
03196
Svorka spojovací
Terminál přívodní, 630A, 200mm
OBJ: 03198.000
EAN: 4021267031985
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Nulové vodiče a propojovací svorky

  • Jmenovitý proud nulových vodičů (N): 160 A
  • Připojení vodičů svorkou 70 mm2 nebo šroubem M8
  • Samostatné připojení přišroubováním k přípojnici
  • Možnost z boku připojit k 3-pólovým NH pojistkovým spodkům velikosti 00
  • Jmenovitý proud nulových vodičů (rozpojitelné): 63 - 630 A
  • Připojení vodičů zdířkovou nebo třmenovou svorkou, případně šrouby M8, M10 a M12
  • Jmenovitý proud propojovacích svorek: 160 - 630 A
  • Připojení vodičů třmenovou svorkou nebo šroubem M10, M12




Rozšířené informace

Nulové vodiče

Obj. čísloNázev příslušenstvíJmenovitý proud [A]Připojení vodičůRozměryPoznámka1)
03620.000 Nulový vodič (N) 160 Svorka 70mm2 Rozměr 03620.000 Možno z boku připojit k třípolovým NH pojistkovým spodkům velikosti 00

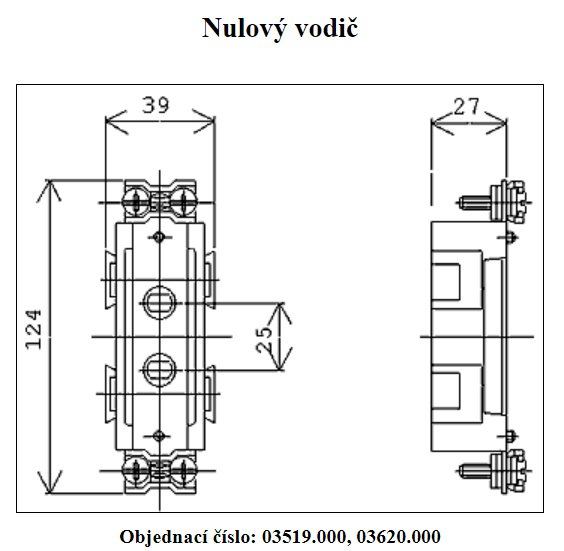

03519.000 Nulový vodič (N) 160 Šroub M8 Rozměr 03519.000

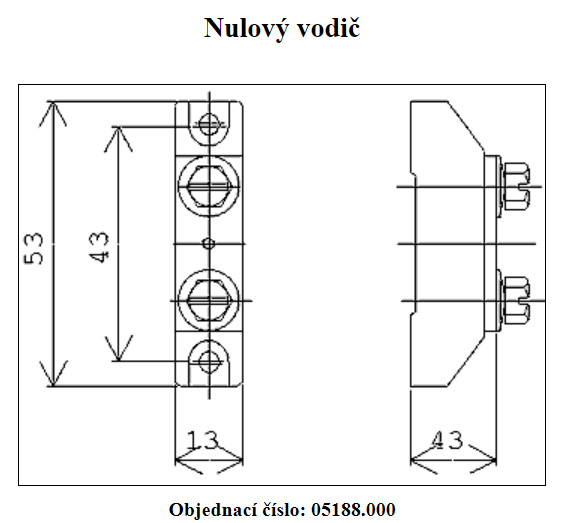

05188.000 Nulový vodič - rozpojitelný 63 Zdířková svorka Rozměr 05188.000 Možno připevnit na DIN lištu

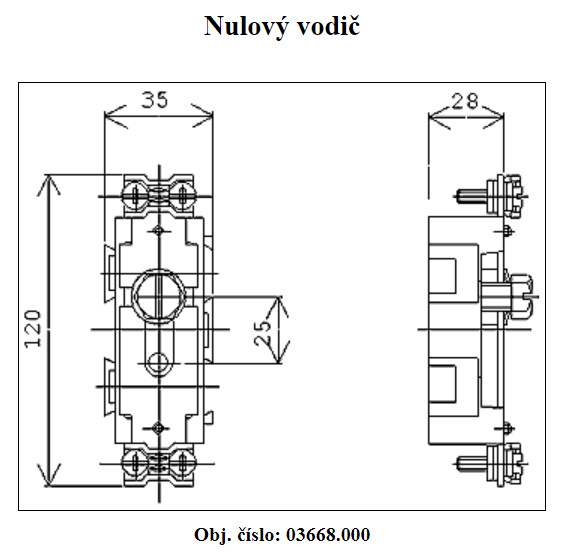

03668.000 Nulový vodič - rozpojitelný 160 Třmenová svorka Rozměr 03668.000
03657.000 Nulový vodič - rozpojitelný 250 Šroub M8
05757.000 Nulový vodič - rozpojitelný 400 Šroub M10 Rozměr 05757.000
03213.000 Nulový vodič - rozpojitelný 630 Šroub M12
1) Všechny nulové vodiče a svorky je možno samostatně přišroubovat ke sběrnici, v poznámce jsou uvedeny další možnosti uchycení.

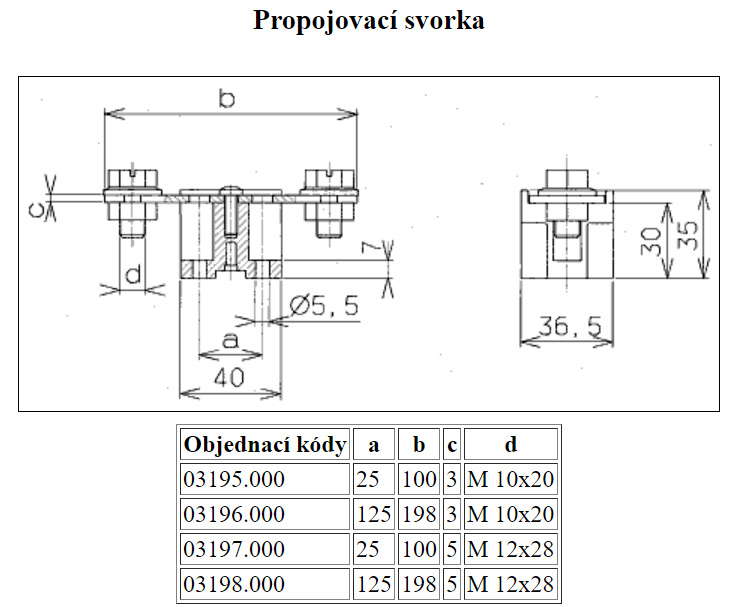

Propojovací svorky

Objednací čísloPočet pólůJmenovitý proud
[A]
Délka svorky
[mm]
Připojení vodičů
(na obou stranách)
Rozměry

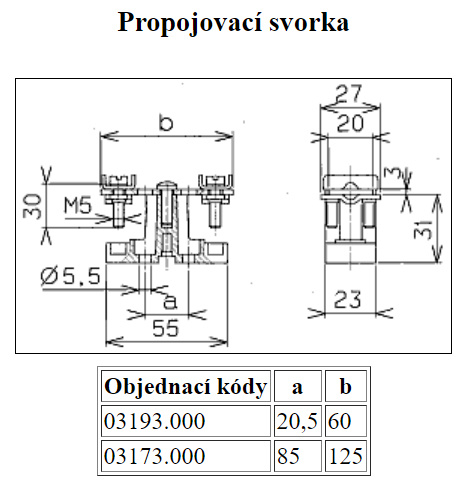

03193.000 1 160 60 Třmenová svorka 70mm2 Rozměr 03193.000
03173.000 1 160 125 Třmenová svorka Rozměr 03173.000
03195.000 1 250 100 Šroub M10 Rozměr 03195.000
03196.000 1 250 200 Šroub M10 Rozměr 03196.000
03197.000 1 630 100 Šroub M12 Rozměr 03197.000
03198.000 1 630 200 Šroub M12 Rozměr 03198.000
