NH - Pojistkové odpínače (60 mm systém)

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové odpínače.

Charakteristika

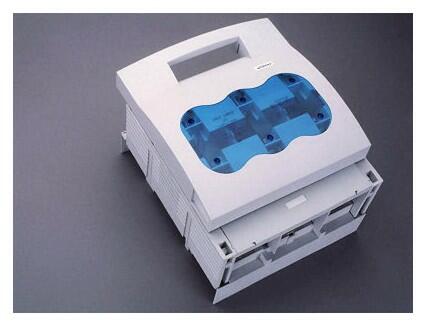

Řadový pojistkový odpínač pro nožové pojistky NH velikostí 000, 00, 1, 2, 3 a 4a. Určeno pro montáž na 60 mm přípojnicový systém.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Pojistkové odpínače.

  • Řadové pojistkové odpínače QUADRON jsou určeny pro použití s pojistkovými vložkami NH všech velikostí (000, 00, 1, 2, 3)
  • Jsou určeny pro montáž na přípojnicový 60 mm systém

Rozšířené informace

QUADRON® Pojistkové odpínače, základní provedení

Objednací číslo Velikost Jmenovitý proud Jmenovité napětí Připojení
33 216 000 125 A 690 V svorka do 50 mm2
33 198 00 160 A 690 V svorka do 95 mm2
33 398 00 160 A 690 V šroub M8

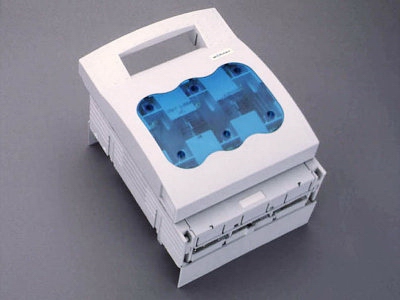

33 601 1 250 A 690 V šroub M10

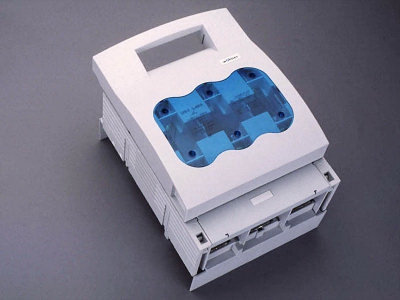

33 602 2 400 A 690 V šroub M10

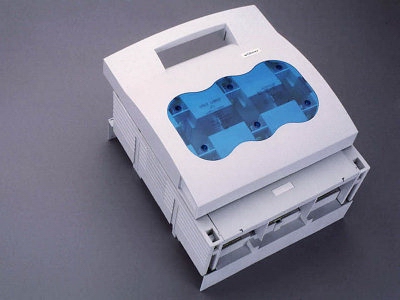

33 603 3 630 A 690 V šroub M12

QUADRON® CrossLinkBreaker, s kontrolou stavu pojistek

Objednací číslo Velikost Jmenovitý proud Jmenovité napětí Připojení
33 324 00 160 A 690 V svorka do 90 mm2
33 325 1 250 A 690 V šroub M10
33 326 2 400 A 690 V šroub M10
33 327 3 630 A 690 V šroub M12

Připojovací příslušenství

Objednací číslo Velikost Připojení Provedení
30 894 00 - šroub M8
01 182 00 Cu : 3 x 1,5...16 mm2, vk
Cu : 3 x 1,5...10 mm2, vk+ko
zdířková svorka
03 727 00 Cu : 1,5...70 mm2, vk, vf+ko
Cu fb1) : max. 12 x 10 mm
třmenová svorka
33 163 1 Cu : 70...150 mm2, vk, vf+ko
Cu fb1) : max. 18 x 14 mm
33 164 2 Cu : 120...240 mm2, vk, vf+ko
Cu fb1) : max. 21 x 14 mm
33 165 3 Cu : 150...300 mm2, vk, vf+ko
Cu fb1) : max. 21 x 14 mm
33 224 00 Cu, Al2) : 16...70 mm2, vk, vs, vf+ko
prismová svorka
33 166 1 Cu, Al2) : 70...150 mm2, vk, vs, vf, vf+ko
33 167 2 Cu, Al2) : 50...150 / 120...240 mm2, vk, vs, vf, vf+ko
33 168 3 Cu, Al2) : 150...300 mm2, vk, vs, vf, vf+ko
33 145 1 Cu : 2x 35...70 mm2, vk, vs, vf+ko dvojitá prismová svorka
33 146 2 Cu : 2x 70 - 120 mm2, vk, vs, vf+ko
33 147 3 Cu : 2x 150 mm2, vk, vs, vf+ko
33 385 3 Cu : 2x 180 mm2, vk, vs, vf+ko

1) Pro připojení vodiče s obdelníkovým průřezem (Lamelové nebo ploché přípojnice)
2) Při použití Al vodičů nejsou spoje bezúdržbové

Zkratky:
vk - vícežilový vodič, kruhový průřez
vs - vícežilový vodič, sektorový průřez
vf - jemně laněný vodič
vf+ko - jemně laněný vodič s kruhovou obímkou

Kryty

Objednací číslo Velikost Rozměry Popis
79 811 00 106 x 350 mm kryt kabelových ok
33 315 00 20 x 350 mm vyrovnávací kryt
33 317 - 184 x 350 mm krycí lišta
33 142 1 210 x 350 mm vyrovnávací kryt
33 316 2 210 x 350 mm vyrovnávací kryt
33 143 2 208 x 360 mm kryt pro kabelová oka
33 144 3 254 x 363 mm kryt pro kabelová oka

Soubory ke stažení

Filtrace
Typ dokumentu
Výkresy
Výkresy
Rozměry 33198
(PDF, 63 kB)
Zobrazit ikonaDownload ikona
