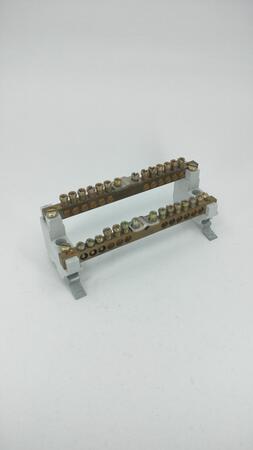

PE / N svorkovnice

PE/N svorkovnice do 63A pro vodiče do 25 mm2 na vstupu a do 10 mm2 na výstupu.

Dostupnost: Skladem v GHV
Vybrat variantu (17)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu PE / N svorkovnice (17)

Filtrace
Skladem

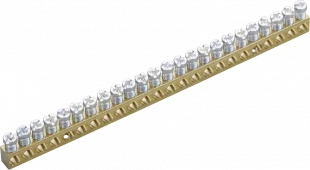

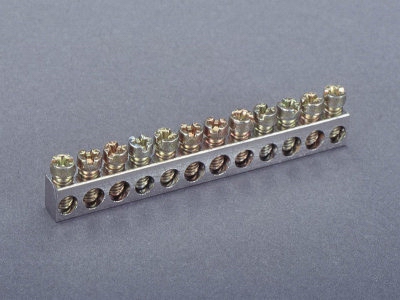

Svorkovnice PE/N, 12 vývodů, 63A
Svorkovnice PE/N, 12 vývodů, 63A
Připojení: 1,5 - 10mm2 jemně splétaný vodič s dutinkou; 1,5 - 16mm2 jednožílový vodič kruhového průřezu nebo splétaný vodič;
OBJ: 01127.000
EAN: 4021267011277
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE/N, 12+1 vývodů
Svorkovnice PE/N, 12+1 vývodů
12 vývodů = 10mm2 (šroubovací); 1 vývod = 25mm2; délka = 124mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01927.000
EAN: 4021267019273
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
01129
Svorkovnice PE/N, 16 vývodů, 63A
Připojení: 0,5 - 6mm2 velmi ohebný vodič zakončený kovovou objímkou; 0,75 - 6mm2 jednožílový vodič kruhového průřezu;
OBJ: 01128.000
EAN: 4021267011284
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
01129

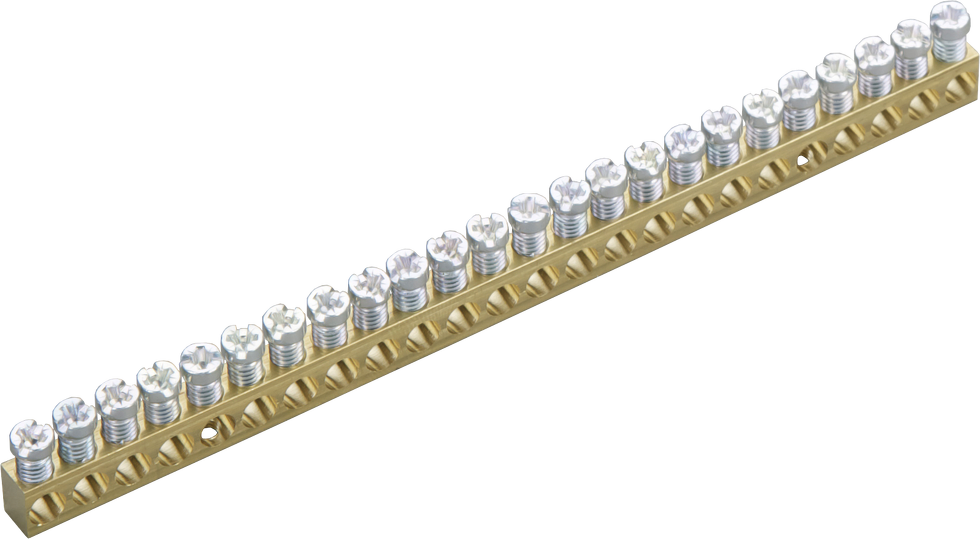

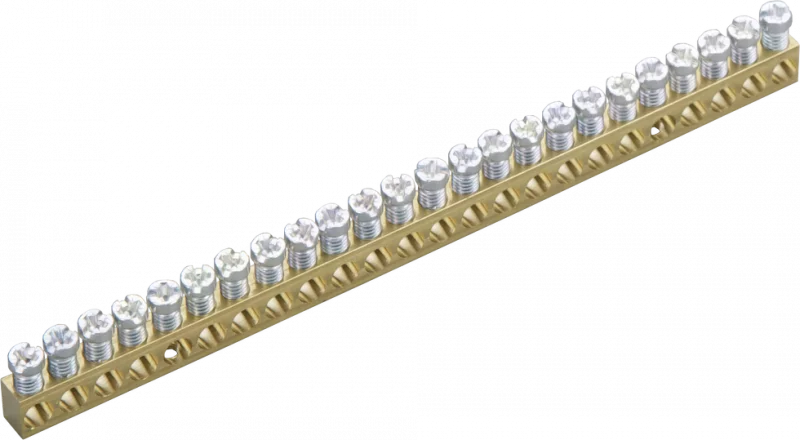

Svorkovnice PE/N, 24 vývodů, 63A
Připojení: 0,5 - 10mm2 velmi ohebný vodič zakončený kovovou objímkou; 0,75 - 10mm2 jednožílový vodič kruhového průřezu;
OBJ: 01129.000
EAN: 4021267011291
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE/N, 24+3 vývodů
Svorkovnice PE/N, 24+3 vývodů
24 vývodů = 10mm2 (šroubovací); 3 vývody = 25mm2; délka = 249mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01929.000
EAN: 4021267019297
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
Na dotaz
Poptejte cenu
Porovnání
01129
Svorkovnice PE/N, 30+4 vývodů
30 vývodů = 10mm2 (šroubovací); 4 vývody = 25mm2; délka = 311,5mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01930.000
EAN: 4021267019303
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
01129
Svorkovnice PE/N, 36+5 vývodů
36 vývodů = 10mm2 (šroubovací); 5 vývodů = 25mm2; délka = 374mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01931.000
EAN: 4021267019310
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
Na dotaz
Poptejte cenu
Porovnání

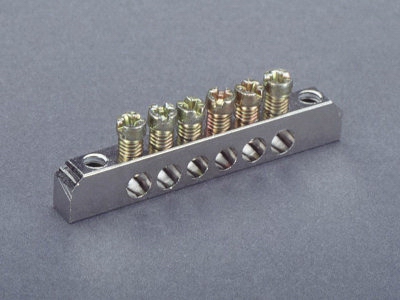

Svorkovnice PE/N, 6 vývodů
Svorkovnice PE/N, 6 vývodů
6 vývodů = 10mm2 (šroubovací); délka = 61,5mm; bez svorkového třmenu;
OBJ: 01926.000
EAN: 4021267019266
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

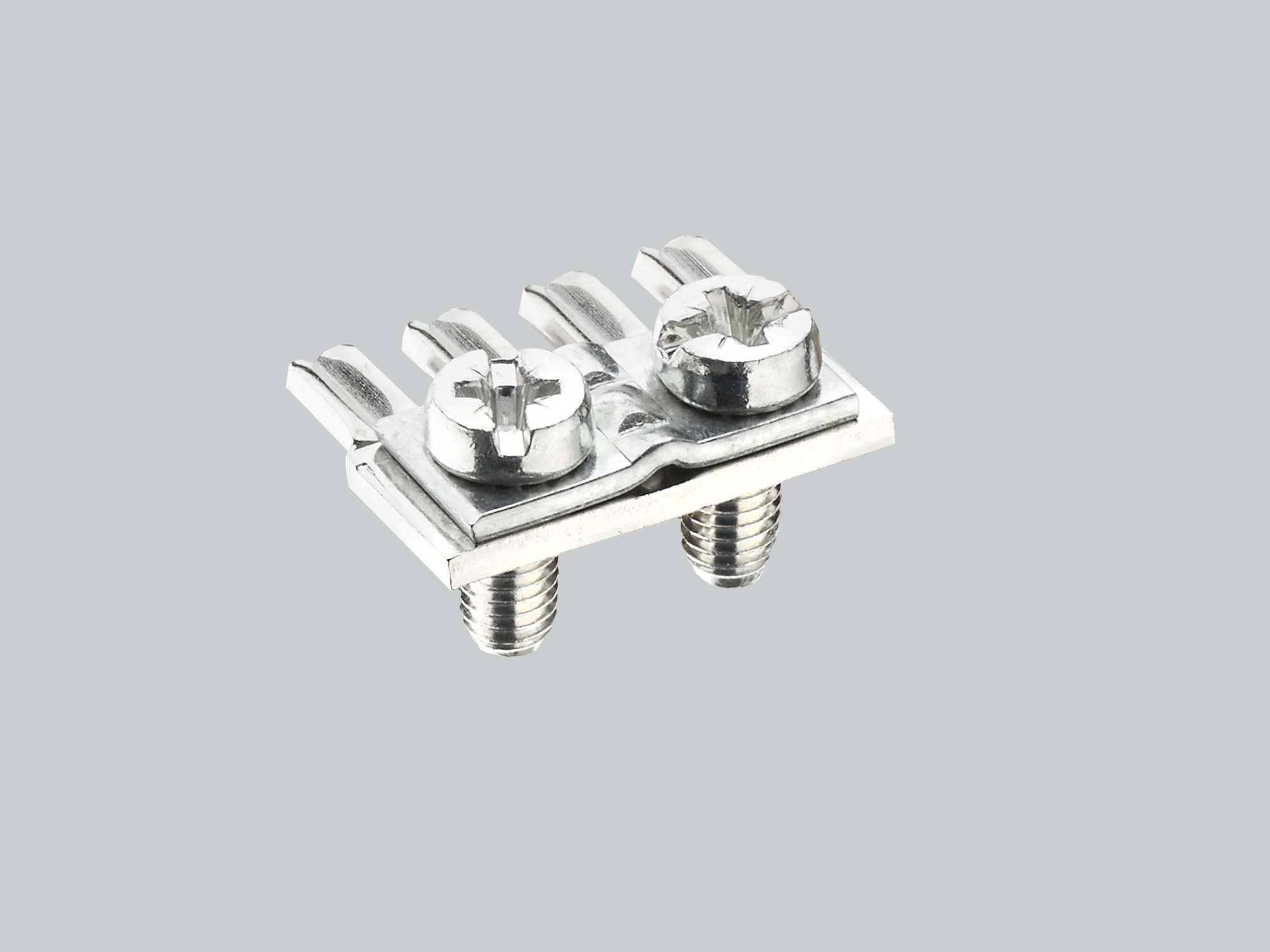

Redukce PE/N svorkovnice na 35mm2 Svorka spojovací
Svorka spojovací
Redukce PE/N svorkovnice na 35mm2
Vhodné pro přípojnice PE a N 01126.000 - 01130.000;
OBJ: 01114.000
EAN: 4021267011147
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
01143

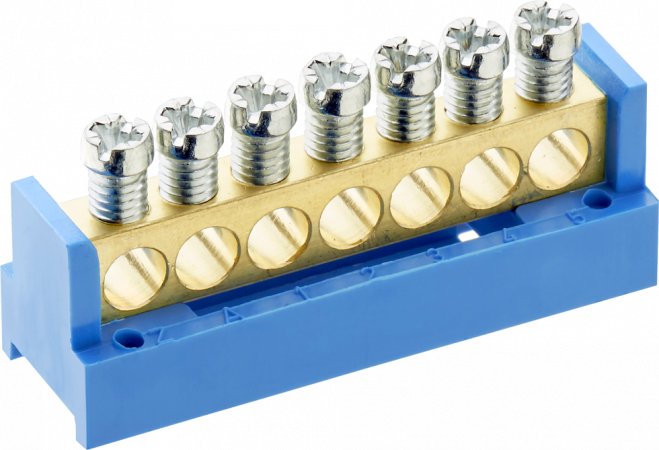

Svorkovnice N (modrá), 7 vývodů
Jmenovitý proud (IEC): 63A; pro přípojnice: 12 x 2 mm;
OBJ: 01143.000
EAN: 4021267011437
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

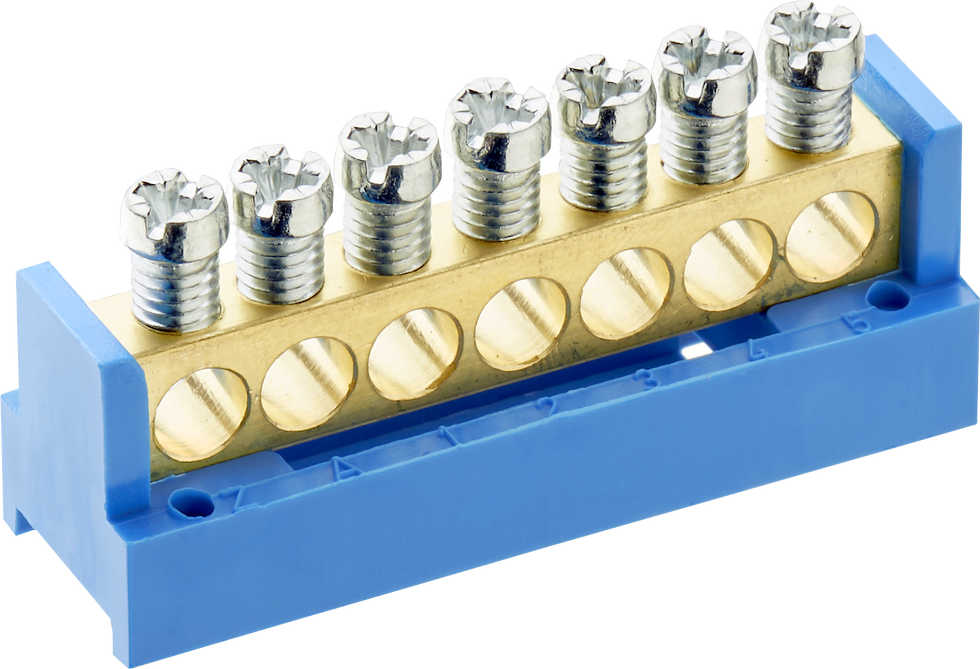

Svorkovnice N (modrá), 7 vývodů, DIN
Svorkovnice N (modrá), 7 vývodů, DIN
Jmenovitý proud (IEC): 63A;
OBJ: 01257.000
EAN: 4021267012571
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE (zelená/žlutá), 7 vývodů
Svorkovnice PE (zelená/žlutá), 7 vývodů
Jmenovitý proud (IEC): 63A; pro přípojnice: 12 x 2 mm;
OBJ: 01144.000
EAN: 4021267011444
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE (zelená/žlutá), 7 vývodů, DIN
Svorkovnice PE (zelená/žlutá), 7 vývodů, DIN
Jmenovitý proud (IEC): 63A;
OBJ: 01258.000
EAN: 4021267012588
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

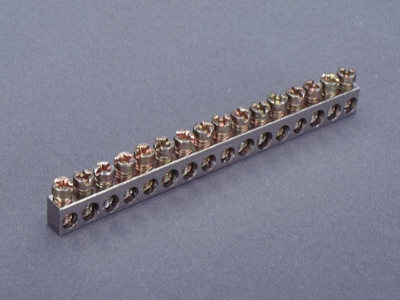

Svorkovnice PE/N, 151 vývodů, 63A
Svorkovnice PE/N, 151 vývodů, 63A
OBJ: 01130.000
EAN: 4021267011307
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE/N, 18+2 vývodů
Svorkovnice PE/N, 18+2 vývodů
18 vývodů = 10mm2 (šroubovací); 2 vývody = 25mm2; délka = 186,5mm; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01928.000
EAN: 4021267019280
Záruka: 24 m.
Není skladem
na cestě >10 ks
Na dotaz
Poptejte cenu
Porovnání

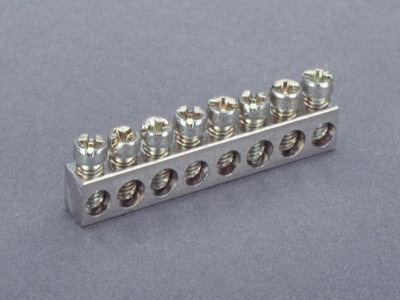

Svorkovnice PE/N, 8 vývodů, 63A
Svorkovnice PE/N, 8 vývodů, 63A
Balení po 100ks.
OBJ: 01126.000
EAN: 4021267011260
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Svorkovnice PE/N, 96+15 vývodů
Svorkovnice PE/N, 96+15 vývodů
96 vývodů = 10mm2 (šroubovací); 15 vývodů = 25mm2; délka = 1m; přívod: 10 - 25mm2; vývod: 4 - 10mm2;
OBJ: 01932.000
EAN: 4021267019327
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k PE / N svorkovnice

08825
Příslušenství

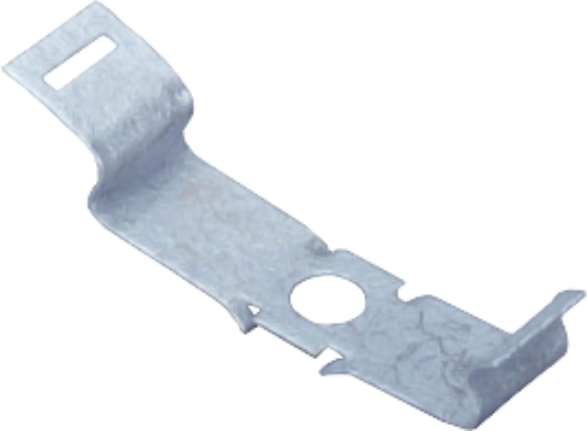

Montážní lišta pro PE/N přípojnici
Pro nosnou lištu: 35x7,5mm; pro zemnící přípojnice: 01126.000 až 01129.000 a 01926.000 až 01932.000;
OBJ: 08825.000
EAN: 4021267088255
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Svorkovnice PE/N

  • Proudová zatížitelnost: až 63 A (izolované PE / N svorkovnice)
  • Rozměr: 9 x 6,5 mm
  • S ochranou proti samovolnému uvolnění
  • K upevnění na ploché přípojnice nebo na DIN lištu
  • Připojení Cu vodiče pomocí:

                     třmenové svorky: 16 - 25 mm2 (jk, vf), Md 1,5 - 2 Nm
                     zdířkové svorky: 1,5 - 10 mm2 (jk, vf, vf + ko), Md 1 - 1,5 Nm


Rozšířené informace



Objednací číslo Přípojení[mm2] Počet svorek Rozměry [mm] Poznámka
01126.000

10

  8 9×6,5×51,5  -
01127.000  12 9×6,5×77,5
01128.000  16 9×6,5×103,5
01129.000  24 9×6,5×155
01130.000 151 9×6,5×1000
01926.000

25

  6 9×6,5×61,5 1 připojovací třmen
01927.000  12 9×6,5×124 1 připojovací třmen
01928.000  18 9×6,5×186,5 2 připojovací třmen
01929.000  24 9×6,5×249 3 připojovací třmeny
01930.000  30 9×6,5×311,5 4 připojovací třmeny
01931.000  36 9×6,5×374 5 připojovací třmeny
01932.000*  96 9×6,5×1000 Bez připojovacích třmenů
01144.000** 7x10 - - PE svorka zelenožlutá (63 A)
01143.000** - - N svorka modrá (63 A)
01258.000*** - - PE svorka zelenožlutá (63 A)
01257.000*** - - N svorka modrá (63 A)

*Pro přívodní vodič lze použít adaptér.

** K upevnění na ploché přípojnice 12 x 2 mm.

*** K upevnění na DIN lištu

Příslušenství pro PE / N svorkovnice

Obj. číslo Název příslušenství Použití
01114.000 Připojovací třmen - svorka 35 mm2 Pro PE a N svorkovnice 01126.000 a 01130.000

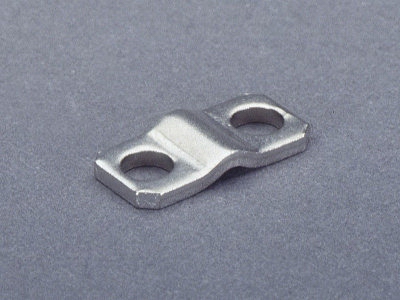

08824.000 Připojovací třmen - svorka 25 mm2 Pro PE / N svorkovnice 01926.000 - 01932.000
08825.000 Upevňovací díl - úchytka pro DIN-lišty 35 mm (dle EN 60715) Pro 01126.000 - 01129.000 a 01926.000 - 01932.000
03193.000 Připojovací třmen - svorka 70mm2, 160 A, rámová svorka na obou stranách Délka 60 mm
03173.000 Délka 125 mm
03195.000 Připojovací třmen - svorka 120mm2, 250 A, rámová svorka na obou stranách Délka 100 mm
03196.000 Délka 200 mm
03197.000 Připojovací třmen - svorka 240mm2, 630 A, rámová svorka na obou stranách Délka 100 mm
03198.000 Délka 200 mm

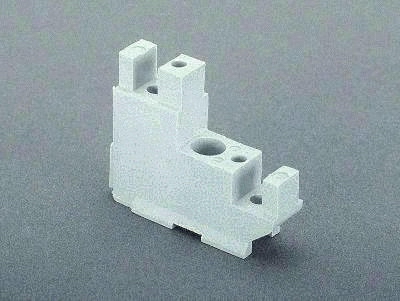

01120.000 Držák svorek Připevnění šroubem

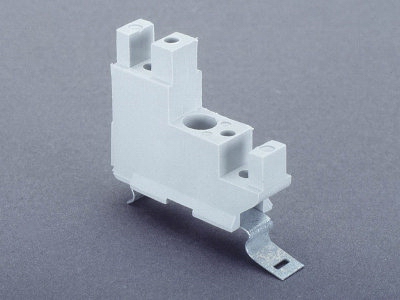

01121.000 Držák svorek K nacvaknutí na DIN lištu TH 35

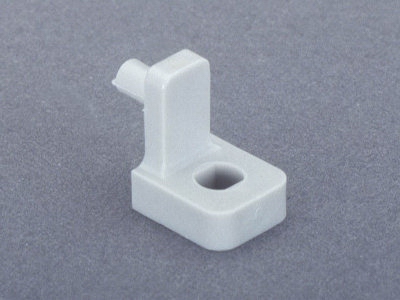

01119.000 Držák svorek Připevnění šroubem
Označovací štítky, samolepící, průměr 15 mm (barva: modrá, zelenožlutá)
