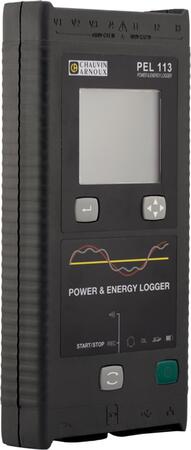

PEL 113 - Záznamník kvality elektrické energie

Záznamník kvality elektrické energie

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, Ethernet a Wifi.

Cena od 50 200 Kč
od 60 742 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.

Varianty k produktu PEL 113 - Záznamník kvality elektrické energie (3)

Filtrace
Skladem

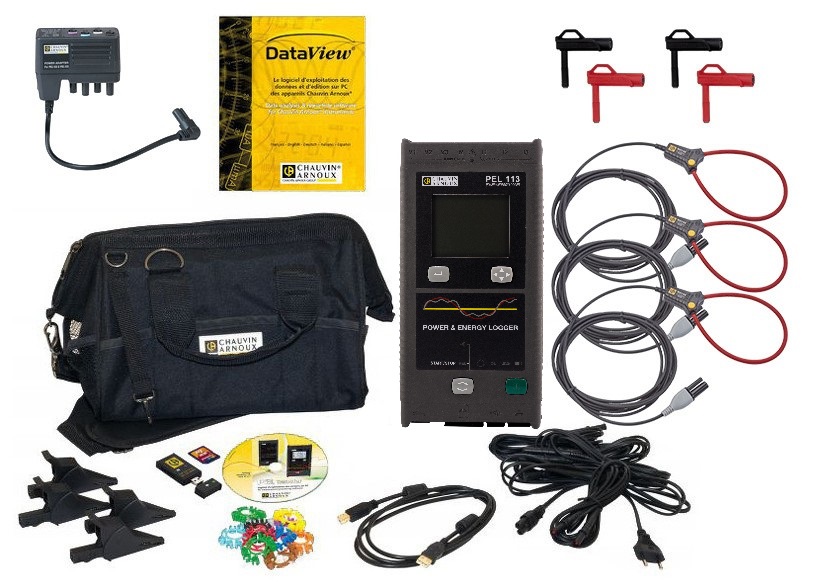

PEL 113 + MA194/350 + DataView + Adaptér napájení + Magnetické svorky Analyzátor sítě třífázový
Analyzátor sítě třífázový
PEL 113 + MA194/350 + DataView + Adaptér napájení + Magnetické svorky

Obsah dodávky je shodný jako u přístroje PEL113
Navíc obdržíte
- převodníky MA194/350 3ks
- software DataView
- adaptér napájení z měřené instalace
- magnetické svorky 4 ks

OBJ: P01.2999.G027
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
93 850 Kč/ks
113 558,50 Kč s DPH
Porovnání
+-
Košík

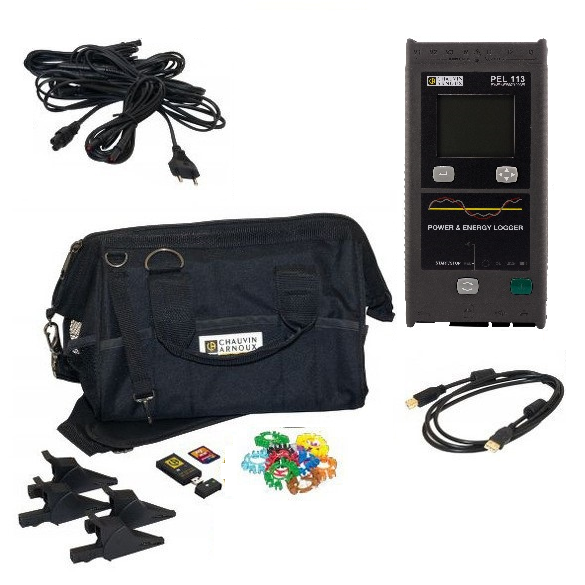

PEL 113 Analyzátor sítě třífázový
Analyzátor sítě třífázový
PEL 113

Záznamník PEL103,
bez klešťových převodníků,
4 ks měřicí vodiče Ø4 mm - délka 3 m,
4 ks krokosvorky Ø4 mm,
sada barevných kroužků, SD karta, adaptér USB/SD, USB kabel,napájecí kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce

OBJ: P01.1571.57
EAN: 3663653009065
Záruka: 24 m.
Není skladem
Prověříme pro Vás
50 200 Kč/ks
60 742 Kč s DPH
Porovnání
+-
Košík

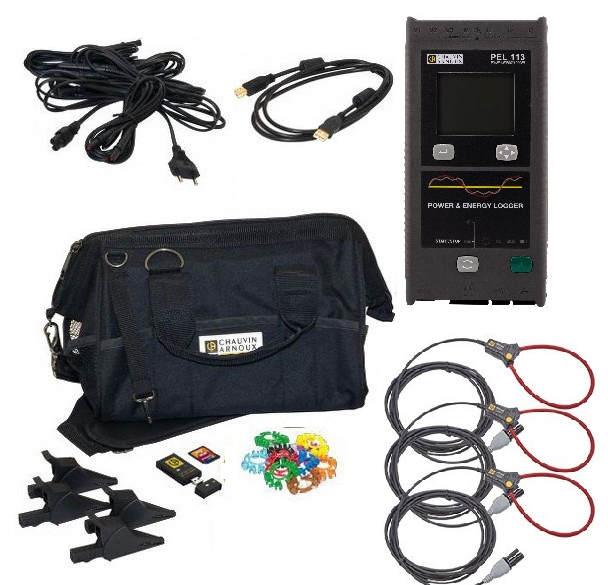

PEL 113 + MA194-350 Analyzátor sítě třífázový
Analyzátor sítě třífázový
PEL 113 + MA194-350

Obsah dodávky je shodný jako u přístroje PEL103
Navíc obdržíte
- převodníky MA194/350 3ks

OBJ: P01.3000.03
EAN: 3760171418086
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
73 690 Kč/ks
89 164,90 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k PEL 113 - Záznamník kvality elektrické energie

Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx

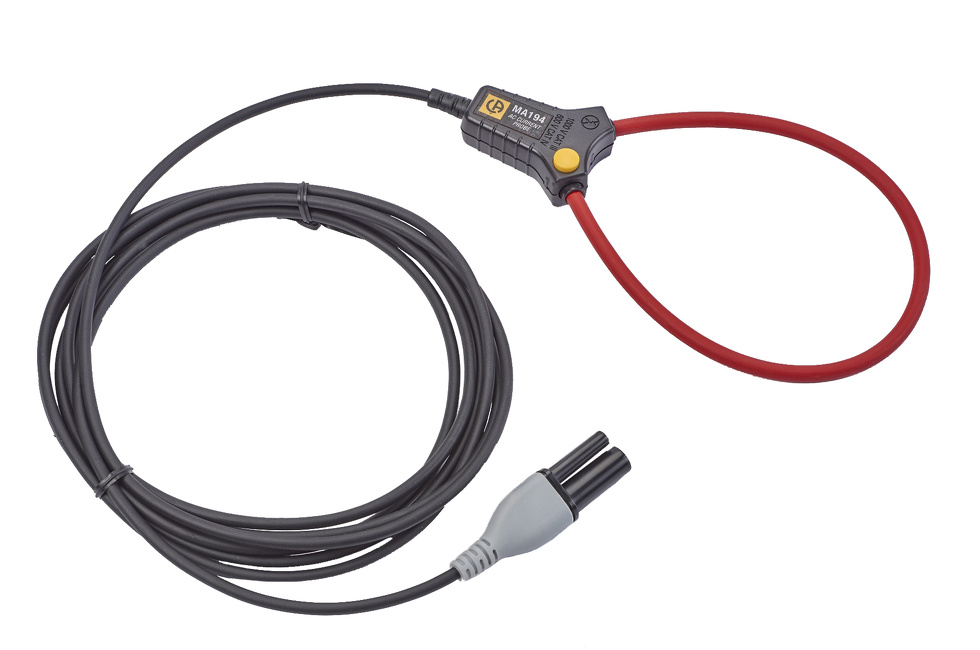

Mini-AmpFLEX MA194/1000 černá
Pružný převodník Mini-AmpFLEX MA194-1000 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 1000 mm
OBJ: P01.1205.94
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
7 240 Kč/ks
8 760,40 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/250 černá
Pružný převodník Mini-AmpFLEX MA194-250 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
OBJ: P01.1205.93
Záruka: 12 m.
Není skladem
Prověříme pro Vás
6 290 Kč/ks
7 610,90 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.92, P01.1205.93, P01.1205.94 - Klešťový převodník MA194-250/350/1000
Příslušenství pro C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/350 černá
Pružný převodník Mini-AmpFLEX MA194-350 černý 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
OBJ: P01.1205.92
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
6 600 Kč/ks
7 986 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.26B - Klešťový převodník A193/450
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Není skladem
Prověříme pro Vás
7 110 Kč/ks
8 603,10 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1205.31B - Klešťový převodník A193/800
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 810 Kč/ks
11 870,10 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.25B - Klešťový převodník MN93
Příslušenství pro C.A 8xxx, PEL 1xx
MN93 černá

Klešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 430 Kč/ks
6 570,30 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1204.34B - Klešťový převodník MN93A
Příslušenství pro C.A 8xxx, PEL 1xx
MN93A černá

Klešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 050 Kč/ks
9 740,50 Kč s DPH
Porovnání
+-
Košík
E27 Převodník klešťový
Převodník klešťový
E27
Rozsahy měření 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
11 320 Kč/ks
13 697,20 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.81 - Adaptér pro E3N
Příslušenství pro C.A 8xxx, PEL10x
Adaptér k E3N/E27 pro C.A833x, PEL10x

Nutný pro připojení převodníku E3N k C.A 833x a PEL10x

OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 230 Kč/ks
3 908,30 Kč s DPH
Porovnání
+-
Košík
Magnetické adaptéry (2ks) Adaptér magnetický
Adaptér magnetický
Magnetické adaptéry (2ks)
CAT IV, 600V, 4A, černá + červená
Průměr magnetu 6,6 mm, délka 33 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: P01.1030.58Z
EAN: 3760171417379
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
1 300 Kč/ks
1 573 Kč s DPH
Porovnání
+-
Košík
Příslušenství P01.1020.95 - DataView Software
Software
Software DataView
Pro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
17 560 Kč/ks
21 247,60 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Záznamník kvality elektrické energie PEL113

Přístroj PEL 113 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi a LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 113 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je možné přímo z měřené instalace a přístroj je vybaven magnety pro uchycení na dveře rozváděče.

Ikona - Čip 40x40Hlavní parametry

  • Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
  • Pro stejnosměrné a střídavé sítě do 1 000 V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • Měření proudu od 5 mA do 10 000 A (dle převodníků)
  • 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
  • Třída přesnosti měření napětí 0,2%
  • Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty dle nastaveného intervalu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
  • Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Měření a záznam účiníku cos θ, tan θ, PF
  • Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

  • Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase
  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

Ikona - Wifi 40x40

  • Umožňuje online komunikaci a stažení dat přes bezdrátovou síť
  • Zobrazení měřených dat v reálném čase
  • Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů
Ikona - LAN 40x40
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně

Ikona - USB 40x40

  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení

Ikona - SD 40x40

  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Ikona - Baterie 40x40Provedení a fyzické parametry

  • Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)
  • Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytí IP54
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota 0 až 50 °C
  • Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
  • Hmotnost: 0,95 kg
  • Záruka na hlavní přístroj: 24 měsíců

Ikona - Prezentace 40x40Ikona - Diplom 40x40Služby nabízené k námi dodaným přístrojům

  • Konzultace vhodnosti jednotlivých typů s doporučením
  • Poradenství se softwarem přístroje (pokud je součástí dodávky)
  • Prodejní i poprodejní podpora
  • Zajištění záručního i pozáručního servisu
  • Zajištění pravidelných kalibrací

SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pro podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pro Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80
