Záznamníky a analyzátory kvality elektrické energie Chauvin Arnoux

Datum: 20.11.2024

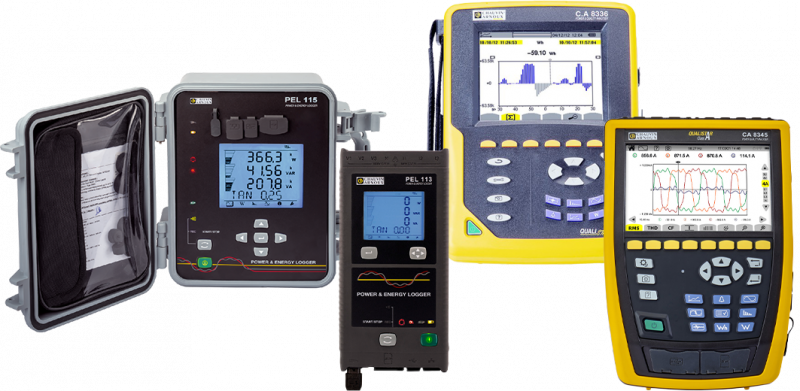

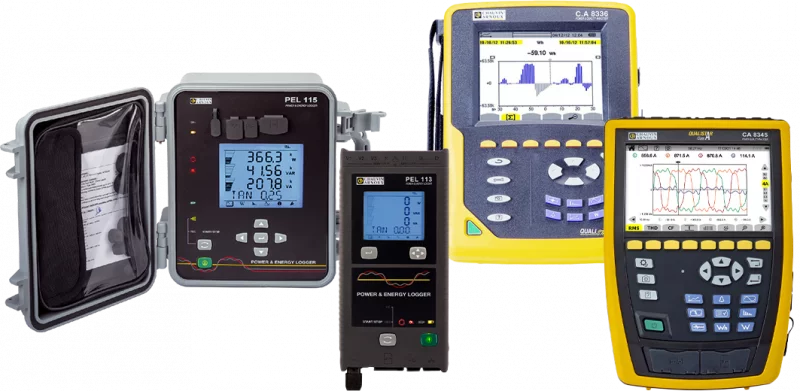

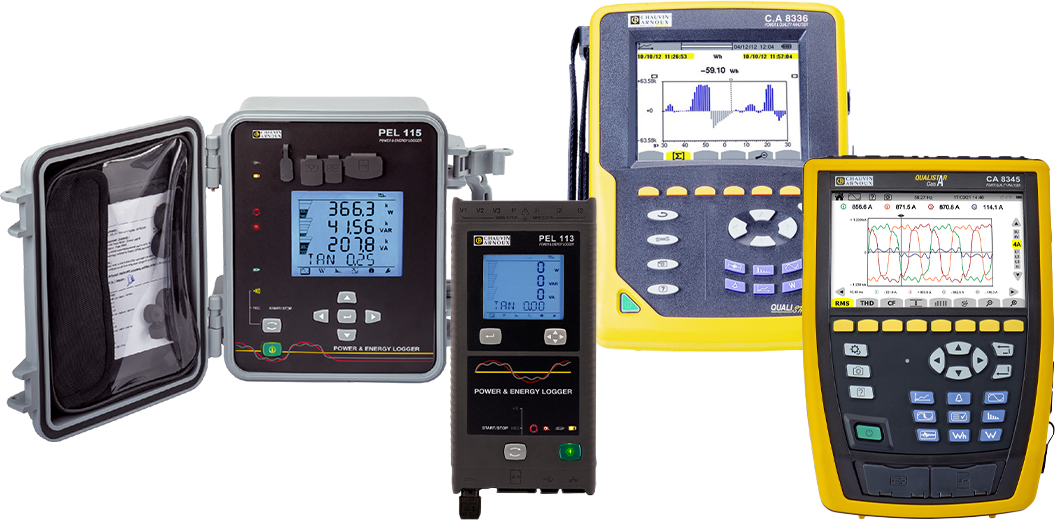

V tomto článku představíme aktualizovanou řadu záznamníků a přenosných analyzátorů kvality elektrické energie ze sortimentu firmy Chauvin Arnoux.

Firma Chauvin Arnoux dodává osvědčené a uživatelsky příjemné třífázové záznamníky PEL s výborným poměrem cena/výkon. V letošním roce uvedla na trh novinky s typovým označení PEL 113 a vysoce odolný záznamník pro venkovní použití s krytím IP67 PEL 115. Uvedené přístroje jsou 3fázové záznamníky kvality elektrické sítě použitelné pro měření na třífázových instalacích do 1000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. K měření napětí slouží čtyři napěťové vstupy a proud je měřen pomocí pružných proudových převodníků. Záznamníky umožňují dlouhodobý záznam kvality sítě a umožňují přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Software DataView® v českém jazyce umožňuje vyšší analýzu naměřených dat a je společný pro všechny záznamníky a analyzátory firmy Chauvin Arnoux. Databázové zpracování nabízí evidenci míst měření, i techniků provádějících měření a zákazníků. Umožňuje také  vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky atp.

Záznamník kvality elektrické energie PEL 113

Model PEL 113 umožňuje zaznamenávat činný, jalový a zdánlivý výkon a energie s nastavitelným časovým úsekem již od 200 ms, měření a záznam účiníku cos θ, tan θ, PF   a měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické. Záznamník má vestavěné Wi-Fi rozhraní a je možné jej vzdáleně ovládat. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi a LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android.

Záznamník kvality elektrické energie PEL 115

Novinkou firmy je vysoce záznamník PEL 115 v odolném kufru s krytím IP 67 a elektrickou bezpečností CAT IV/1000 V, který je vhodný i pro použití ve venkovním prostředí. Provozní teplota přístroje je -20 až 50 °C.

Záznamník má 4 proudové a 5 napěťových vstupů a je určený pro měření na stejnosměrných a střídavých sítích od 10 do 1 000 V, měření střídavého proudu od 5 mA do 10 000 A (dle převodníků), měření stejnosměrného proudu od 50 mA do 1 400 A . Třída přesnosti pro měření napětí je 0,2 %. Záznamník je také vybavený komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi a LAN a slotem na SD karty až velikosti 32 GB. Přístroj umožňuje vytvoření hotspotu pro přímé připojení k přístroji. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Mezi další užitečné funkce patří analýza motorů, kde softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment a účinnost v reálném čase.

Analyzátor kvality elektrické energie C.A 8345 ve třídě A

Špičkovým přístrojem pro analýzu kvality elektrické energie je analyzátor C.A 8345 plně kompatibilní s třídou přesnosti A s rychlostí vzorkování až 400 kS/s pro napěťové kanály a až 200 kS/s pro proudové kanály. V režimu přechodných dějů umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. již od 2,5 μS a zachytit rázovou vlnu (např. po úderu blesku) o délce 500 ns a velikosti až 12 kV.  Devět paralelních měřicích režimů umožňuje provozovat všechny funkce přístroje současně. Široký výběr proudových převodníků umožňuje měření na 4 kanálech v rozsahu od 5 mA do 10 000 A. Analyzátor je vybaven rozhraními USB, WiFi a Ethernet, lze je snadno ovládat i na dálku a použít funkci GPS synchronizace. Video   s použitím přístroje naleznete pod článkem.

Analyzátor kvality elektrické energie C.A 8336

K nejpoužívanějším analyzátorům kvality el. energie patří také analyzátor C.A 8336 Qualistar+. Tento třífázový analyzátor kvality elektrické sítě umožňuje rychlé a efektivní měření, monitorování a diagnostiku současně v 7 paralelních měřicích režimech. Jeho intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži od 5 mA do 10 000 A. Interní slot na SD kartu umožňuje záznam dat od 2 týdnů do několika roků dle nastavení. Jako u všech předchozích uvedených přístrojů slouží ke zpracování dat Software DataView® v českém jazyce. Tento SW umožňuje také vkládání externích dat z dalších aplikací (MS Word, EXCEL, atp), vkládání poznámek a obrázků. Video s použitím naleznete pod článkem.


GHV Trading nabízí k uvedeným přístrojům konzultace vhodnosti použití, poradenství se softwarem, zajištění záručního a pozáručního servisu a kalibrací. Podrobné informace o záznamnících a analyzátorech kvality elektrické energie včetně obsahů jejich dodávky naleznete vždy na našich stránkách po kliknutí na odkaz uvedený u každého přístroje.

Časopis ElektroPrůmysl 11/2024
Ing. Jiří Ondřík
Ing. Jiří Ondřík
Technicko-obchodní specialista testovacích a měřicích přístrojů FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS a ostatní.
