C.A 8345 - Třífázový analyzátor elektrických sítí
Třífázový analyzátor kvality sítě ve třídě A
Analyzátor kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V ve třídě A dle IEC 61000-4-30 edice 3. Automatická měření, intuitivní dotykové ovládání. Rozhraní USB, WiFi, Ethernet, WEB server, GPS synchronizace
Varianty k produktu C.A 8345 - Třífázový analyzátor elektrických sítí (3)

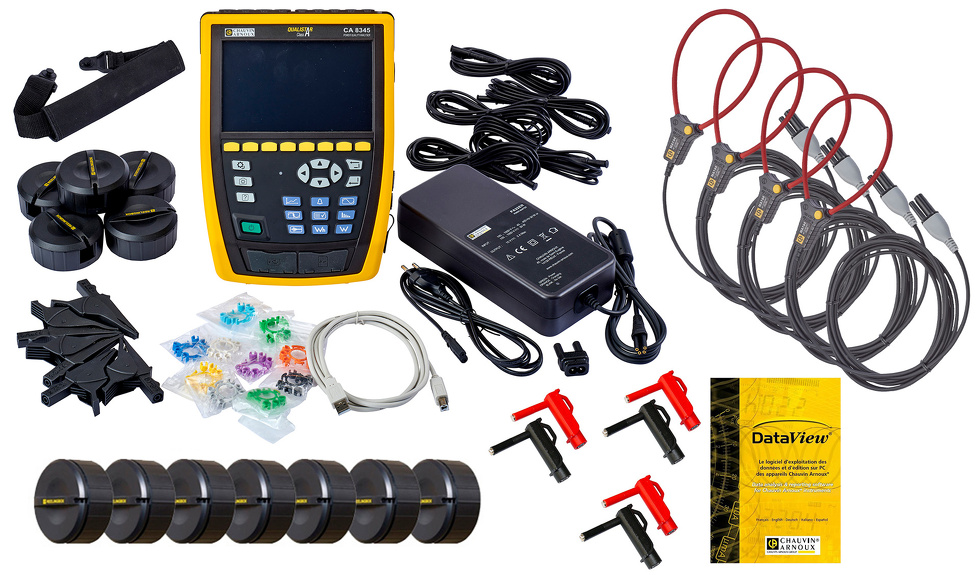

Obsah dodávky je shodný jako u přístroje C.A 8345-1000
Navíc obdržíte - převodníky MA194/350 4 ks
- software DataView
- navíjecí pouzdro 7 ks
- magnetické adaptéry 4 ks
Akce platí do 30.12.2024 nebo do vyprodání zásob.

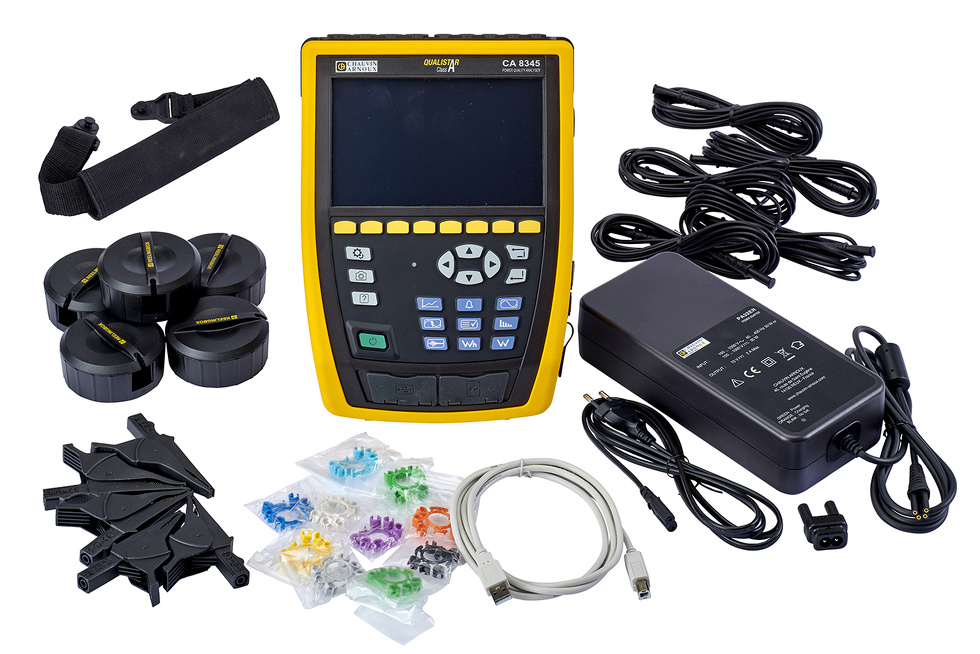

bez klešťových převodníků,

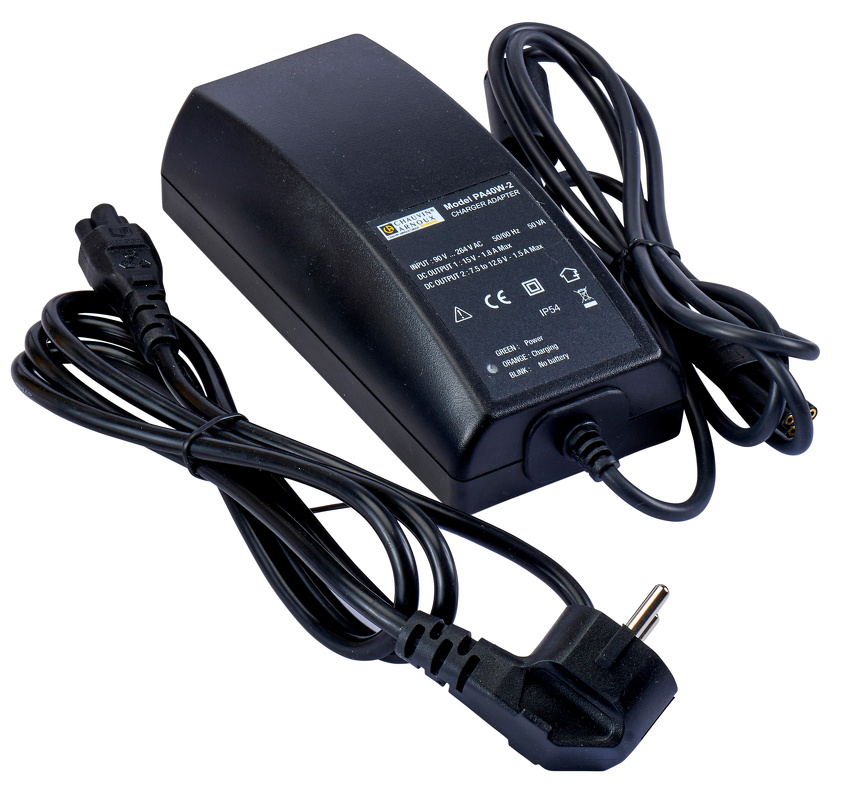

5 ks prodlužovacích vodičů s banánky, 5 ks krokosvorek, 5 ks navíjecí pouzdro, sada barevných kroužků, uživatelský SW, USB kabel, SD karta, napájecí zdroj/nabíječka PA40W-2 (100...260V), baterie, brašna, řemínek na ruku a návod k obsluze v českém jazyce

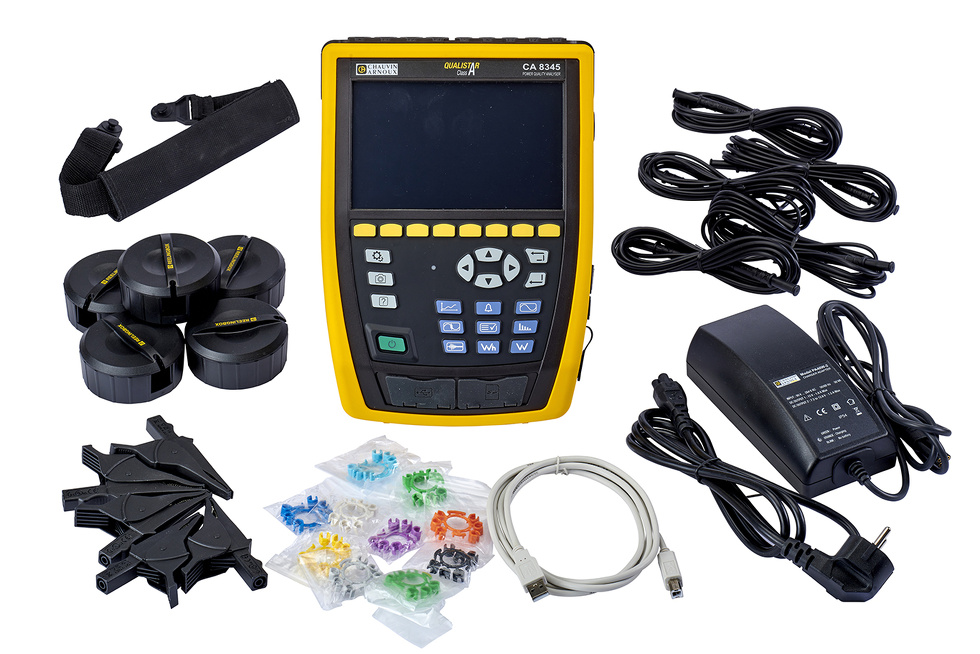

bez klešťových převodníků,

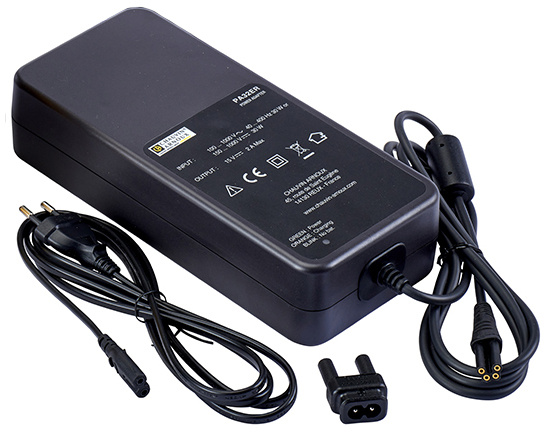

5 ks prodlužovacích vodičů s banánky, 5 ks krokosvorek, 5 ks navíjecí pouzdro, sada barevných kroužků, uživatelský SW, USB kabel, SD karta, napájecí zdroj/nabíječka PA32ER (100...1000V), baterie, brašna, řemínek na ruku a návod k obsluze v českém jazyce
Volitelné příslušenství k C.A 8345 - Třífázový analyzátor elektrických sítí
AC rozsah 100 mA ... 10 000 A
Délka převodníku 350 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 250 mm
AC rozsah 100 mA ... 10 000 A
Délka převodníku 1000 mm
Pružný převodník AmpFLEX A193/450mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 450 mm
Pružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm
Klešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm
Klešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm
Výstup 100 mV / A, 10 mV / A, šířka pásma 100 kHz
Průměr 11,8 mm, vodič s konektory BNC
Napájení: baterie 9V nebo adaptér
Dodávka včetně 9V baterie a návodu na obsluhu
Zjistit více
Popis výrobku

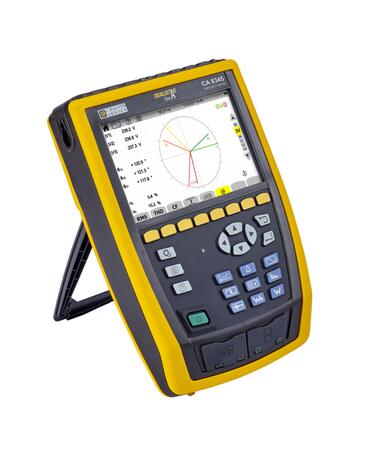

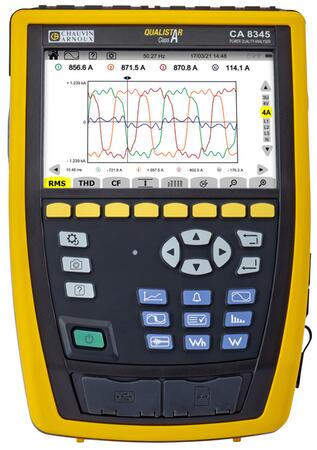

Analyzátor kvality elektrické energie C.A 8345 QUALISTAR+
Hlavní parametry
- Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
- Plně kompatibilní s třídou přesnosti A (dle IEC 61000-4-30)
- Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo stovky GV)
- Jmenovitý kmitočet sítí DC / 50 / 60 Hz
- Měření proudu od 5 mA do 10 000 A (dle převodníků a rozsahu)
- 5 napěťových měřicích kanálů
- 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
- Měření pomocí převodníků AmpFlex typu A193 a MA194 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
- Rychlost vzorkování až 400 kS/s pro napěťové kanály
- Rychlost vzorkování až 200 kS/s pro proudové kanály
- Rychlost vzorkování až 2 MS/s pro rázové vlny
- Pro metrologii 512 vzorků / periodu s průměrováním do jedné naměřené hodnoty interval (nejkratší interval záznamu 200 ms, uživatelsky volitelný)
- Kompletní lokalizace firmware i software do českého jazyka
9 paralelních měřicích režimů
Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).
- I. Režim průběhů (základní)
Zobrazení průběhu napětí a proudů, tabulkové hodnoty průměrů, minim a maxim, stejnosměrných složek, flikr, , Fresnelův diagram. Možnost uložení až tisíců snímků obrazovky dle velikosti SD karty. - II. Režim harmonické analýzy
- Výpočet hodnoty jednotlivých harmonických až do 63-tí. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
- Výpočet hodnoty jednotlivých mezi-harmonických (interharmonické) až do 62-hé
- III. Režim výkonové analýzy
Výpočet činného, jalového i zdánlivého výkonu (W, VA, var), Měření a záznam účiníku cos θ, tan θ, PF, DPF - IV. Režim záznamu energie, wattmetr
- Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Výpočet nákladů dle zadaných tarifů a měn. Lze konfigurovat jako vícetarifový elektroměr.
- V. Režim záznamu
Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 200 ms do 2 h. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 900 různých parametrů. - VI. Režim přechodných jevů
Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Možnost zachycení dějů od 2,5 μS. Jednorázově lze zaznamenat až 1000 dějů v jednom intervalu. Celkový počet je omezen pouze velikosti SD karty. Zachycení rázové vlny (např. po úderu blesku) o délce 500 ns a velikosti až 12 kV. - VII. Režim rozběhových proudů
Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 30min (10 min včetně průběhu + TRMS hodnota, 30 min pouze TRMS hodnota) - VIII. Režim alarmů
Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 20 000 alarmů v jednom intervalu, 40 různých konfigurovatelných typů (mezí) - IX. Režim monitorování
Slouží ke sledování parametrů de normy ČSN EN 50 160. Konfigurace se provádí pomocí SW v PC
Další užitečné funkce
- Přímým tlačítkem na těle přístroje lze pořídit v jakékoli chvíli snímek, nebo sérii snímků aktuální obrazovky včetně dat při pořízená snímku. Ukládat lze tisíce snímků, celkový počet je omezen pouze velikosti SD karty
- Integrovaná nápověda v přístroji pomůže s popisem zkratek nebo značek na aktuálním displeji. Může být i vícestránková
Komunikace, konfigurace a software
|
|
|
|
|
|
|
|
|
Provedení a fyzické parametry
- Integrovaný průmyslový Li-Ion akumulátor s kapacitou 5 700 mAh
- Doba provozu na plně nabitý akumulátor 6-10 h (dle nastavení přístroje)
- Napájecí z externího adaptéru do 260V v CAT III nebo až 1000 V AC/DC v CAT IV (dle modelu, nebo jako volitelné příslušenství)
- Barevný grafický dotykový displej 7" (18cm) s LED podsvícením s nastavením jasu a kontrastu. Pozorovací úhel 85° ve všech úhlech
- Robustní konstrukce, ergonomický design
- Možnost uzamčení pomocí zámku Kensington
- Elektrická bezpečnost 1000V / CAT IV
- Vysoký stupeň krytí IP54
- Mechanická odolnost na pád z 1 m
- Provozní teplota -5 až 45 °C
- Rozměry: 200 × 285 × 55 mm (bez snímačů)
- Hmotnost: přibližně 2 kg
- Záruka na hlavní přístroj: 36 měsíců
