Základní rozdělení analyzátorů sítě
Kvalita elektrické energie se stala klíčovým tématem pro každého, kdo zodpovídá za spolehlivost průmyslové nebo komerční instalace. Rostoucí počet nelineárních zátěží — frekvenční měniče, nabíječky, solární střídače — přináší harmonické zkreslení, přepěťové špičky a výpadky. Na rozdíl od jednoduchého měřiče výkonu, který zaznamenává pouze napětí, proud a činný výkon, poskytuje analyzátor kvality elektrické energie komplexní přehled o stavu sítě: harmonické zkreslení (THD), poklesy a vzestupy napětí a proudu, výpadky, flikr, odchylky frekvence, nesymetrii, přechodová přepětí a mnoho dalších jevů, které mohou zůstat bez povšimnutí, ale mají reálný dopad na spolehlivost a bezpečnost elektrické instalace.
Třída přesnosti
Základním měřítkem výkonnosti analyzátoru je jeho třída přesnosti definovaná normou IEC 61000-4-30. Norma stanovuje metody měření, přesnost i způsob agregace dat tak, aby výsledky různých přístrojů byly navzájem porovnatelné.
Třída A je nejvyšší — přístroj musí měřit napětí a proud s nejistotou do 0,1 % ve spojitých 10-cyklových intervalech (~200 ms při 50 Hz) a splňovat přísné požadavky na měření harmonických složek, přepětí, podpětí i flikru. Třída S a B mají méně přísné požadavky na přesnost i rozsah sledovaných veličin. Parametry analyzátorů jsou zde i přesto dostačující pro monitoring a analýzu většiny elektrických instalací.
Co analyzátor dokáže
Moderní přenosné analyzátory umožňují provozovat i několik měřicích režimů současně, aniž by bylo nutné měření přerušit nebo přístroj přenastavit. Nabízené funkce se u jednotlivých analyzátorů můžou lišit a ovlivnit tak jejich možnou aplikaci. Mezi typické funkce patří:
- Záznam průběhů a RMS hodnot — zobrazení napěťových a proudových průběhů, výpočet středních, minimálních a maximálních hodnot, stejnosměrných složek a fázorového diagramu.
- Analýza harmonických — rozklad signálu na jednotlivé harmonické složky (obvykle do 50. nebo 63. řádu) včetně meziharmonických a výpočtu THD.
- Výkonová analýza a energetický záznam — měření činného, jalového a zdánlivého výkonu a energie ve čtyřech kvadrantech, výpočet účiníku (cos φ, PF, DPF).
- Zachycení přechodných jevů — detekce rychlých napěťových a proudových špiček, rázových vln nebo krátkodobých přerušení s vysokou vzorkovací rychlostí.
- Dlouhodobý záznam a alarmy — kontinuální ukládání stovek parametrů sítě s nastavitelnou periodou záznamu a upozorněním při překročení zvolených mezí.
Analyzátory třídy A
Fluke 1777
Analyzátor Fluke 1777 je nejvybavenějším modelem nové řady 1770, která vznikla jako nástupce osvědčené řady Fluke 43x. Celá řada byla navržena s jediným cílem — co nejvíce zjednodušit celý řetězec použití od připojení přes nastavení až po vyhodnocení dat.
Díky tloušťce těla 6,2 cm a možnosti napájení přímo z měřené instalace lze přístroj umístit i do rozváděčů. Sedmipalcový dotykový displej je doplněn fyzickými tlačítky pro spolehlivé ovládání i v průmyslovém prostředí. Přístroj automaticky zaznamenává více než 500 parametrů sítě s periodou záznamu až 1 s — uživatel si pak jednoduše vybere, co chce zobrazit.
Praktickou novinkou je funkce inteligentního ověření zapojení: pokud je proudový převodník připojen chybně, přístroj to softwarově opraví bez nutnosti fyzického přepojení. Výběrem příslušné normy (např. ČSN EN 50160) se měřicí parametry nastaví automaticky.
Záznam přechodných dějů (±8 kV) dosahuje u modelu 1777 vzorkovací rychlosti až 20 MS/s — nejvyšší v celé řadě. Konektivita zahrnuje Ethernet (1 Gbit/s), WiFi (2,4 i 5 GHz), LTE/4G pro vzdálená pracoviště, Bluetooth 5.0 pro propojení s moduly Fluke Connect a vestavěný GPS/GLONASS čip pro přesnou časovou synchronizaci. Druhý USB port umožňuje přímé kopírování dat na flashdisk bez počítače. Data zpracovává software Energy Analyze Plus.

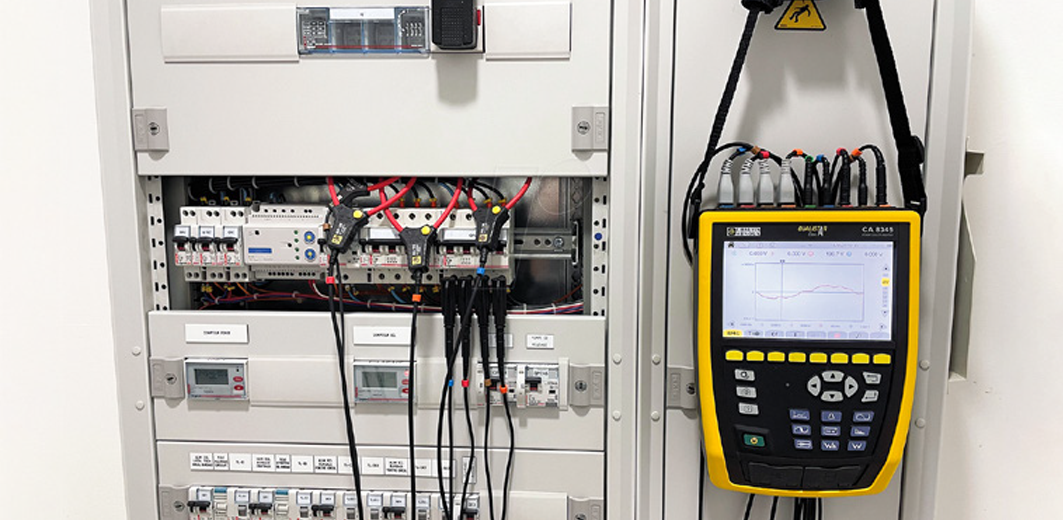

C.A 8345
Francouzská firma Chauvin Arnoux patří k předním výrobcům profesionálních měřicích přístrojů. Její řada Qualistar je mezi techniky a údržbáři oblíbená již řadu let — a analyzátor C.A 8345 je prvním přístrojem této řady, který splňuje třídu A dle ČSN EN 61000-4-30 a IEC 61000-4-30.
Přístroj má inovovaný tenký design s velkým 7" barevným dotykovým displejem, přičemž zachovává i klasická tlačítka a stejnou logiku ovládání jako předchozí úspěšné modely. Firmware je plně v českém jazyce a integrovaná nápověda umožňuje obsluhu i méně zkušeným uživatelům. Přístroj je napájen pomocí Li-Ion akumulátoru, nebo lze analyzátor napájet i přímo z měřené instalace.
Vysoká vzorkovací rychlost umožňuje zachytit i velmi krátké přechodné jevy — včetně rázových vln vzniklých například po úderu blesku. Harmonické složky jsou analyzovány až do 63. řádu a díky širokému výběru proudových převodníků s rozsahem od 5 mA do 10 000 A pokryje přístroj prakticky jakoukoli aplikaci. Zaznamenat lze až 900 různých parametrů sítě najednou.
Konektivita zahrnuje USB, Ethernet, WiFi a vestavěný webový server (VNC), díky němuž lze přístroj plně ovládat vzdáleně z libovolného prohlížeče — Chrome, Firefox, Edge — na počítači i mobilním telefonu. Čas lze synchronizovat přes GPS nebo síťový protokol NTP. Naměřená data se ukládají na SD kartu a lze je stáhnout pomocí softwaru PAT3 nebo DataView, oba dostupné v češtině.
