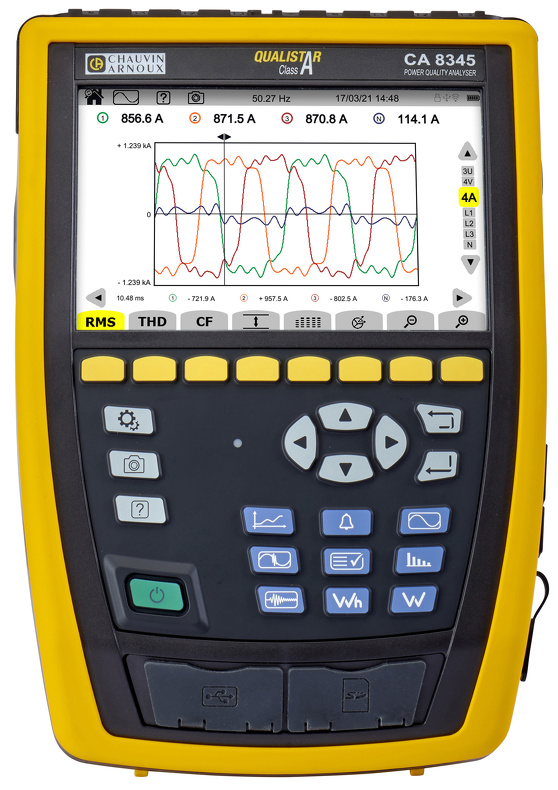

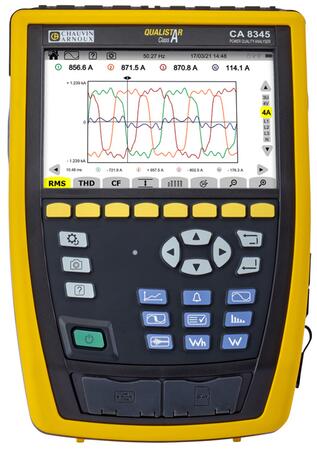

Analyzátor Chauvin Arnoux C.A 8345 ve třídě A

Analyzátor kvality elektrické energie C.A 8345 QUALISTAR+

Hlavní parametry

• Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
• Plně kompatibilní s třídou přesnosti A (dle IEC 61000-4-30)
• Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo stovky GV)
• Jmenovitý kmitočet sítí DC / 50 / 60 Hz
• Měření proudu od 5 mA do 10 000 A (dle převodníků a rozsahu)
• 5 napěťových měřicích kanálů
• 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
• Měření pomocí převodníků AmpFlex typu A193 a MA194 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
• Rychlost vzorkování až 400 kS/s pro napěťové kanály
• Rychlost vzorkování až 200 kS/s pro proudové kanály
• Rychlost vzorkování až 2 MS/s pro rázové vlny
• Pro metrologii 512 vzorků / periodu s průměrováním do jedné naměřené hodnoty interval (nejkratší interval záznamu 200 ms, uživatelsky volitelný)
• Kompletní lokalizace firmware i software do českého jazyka

9 paralelních měřicích režimů

Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).

• I. Režim průběhů (základní)
  Zobrazení průběhu napětí a proudů, tabulkové hodnoty průměrů, minim a maxim, stejnosměrných složek, flikr, , Fresnelův diagram. Možnost uložení až tisíců snímků obrazovky dle velikosti SD karty.
• II. Režim harmonické analýzy
• Výpočet hodnoty jednotlivých harmonických až do 63-tí. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
• Výpočet hodnoty jednotlivých mezi-harmonických (interharmonické) až do 62-hé
• III. Režim výkonové analýzy
  Výpočet činného, jalového i zdánlivého výkonu (W, VA, var), Měření a záznam účiníku cos θ, tan θ, PF, DPF
• IV. Režim záznamu energie, wattmetr
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Výpočet nákladů dle zadaných tarifů a měn. Lze konfigurovat jako vícetarifový elektroměr.
• V. Režim záznamu
  Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 200 ms do 2 h. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 900 různých parametrů.
• VI. Režim přechodných jevů
  Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Možnost zachycení dějů od 2,5 μS.  Jednorázově lze zaznamenat až 1000 dějů v jednom intervalu. Celkový počet je omezen pouze velikosti SD karty. Zachycení rázové vlny (např. po úderu blesku) o délce 500 ns a velikosti až 12 kV.
• VII. Režim rozběhových proudů
  Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 30min (10 min včetně průběhu + TRMS hodnota, 30 min pouze TRMS hodnota)
• VIII. Režim alarmů
  Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 20 000 alarmů v jednom intervalu, 40 různých konfigurovatelných typů (mezí)
• IX. Režim monitorování
  Slouží ke sledování parametrů de normy ČSN EN 50 160. Konfigurace se provádí pomocí SW v PC

Další užitečné funkce

• Přímým tlačítkem na těle přístroje lze pořídit v jakékoli chvíli snímek, nebo sérii snímků aktuální obrazovky včetně dat při pořízená snímku. Ukládat lze tisíce snímků, celkový počet je omezen pouze velikosti SD karty
• Integrovaná nápověda v přístroji pomůže s popisem zkratek nebo značek na aktuálním displeji. Může být i vícestránková

• Vestavěný GPS přijímač pro synchronizaci času a data. Čas lze synchronizovat jak z GPS tak za pomocí síťového protokolu NTP.

Komunikace, konfigurace a software

• Přístroj lze konfigurovat lokálně i vzdáleněpomocí celé řady rozhraní a implementovaných funkcí.
• Software PAT3^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci s analyzátorem v reálném čase a jeho konfiguraci.
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.
• Integrovaný webový server umožňující ovládání a konfiguraci přístroje pomocí běžného prohlížeče (pomocí VNC). Ovládání je tak možné z PC, telefonu nebo tabletu s OS Windows, Android nebo iOS

Komunikace, ukládání dat a software

• Umožňuje online komunikaci a stažení dat přes bezdrátovou síť
• Standardní frekvence 2,4 GHz (802.11 b/g)
• Možnost propojení s PC, mobilním telefonem nebo tabletemOS Windows, Android nebo iOS

• Připojení do LAN sítě pro vzdálenou správu přístroje
• Ethernet 100 Mbps

• Slot na SD karty (SDSC, SDHC, SDXC) do velikosti až 64 GB
• Možnost snadné výměny karty na přední straně displeje

• Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
• Automatické spojení s přístrojem při opakovaném připojení

• Rozhraní USB (A) HOST pro připojení flash disku
• Možnost přímého klonování dat na připojený flash disk. Naměřená data není potřeba stahovat do PC, mohou být kopírována přímo na místě měření

Provedení a fyzické parametry

• Integrovaný průmyslový Li-Ion akumulátor s kapacitou 5 700 mAh
• Doba provozu na plně nabitý akumulátor 6-10 h (dle nastavení přístroje)
• Napájecí z externího adaptéru do 260V v CAT III nebo až 1000 V AC/DC v CAT IV (dle modelu, nebo jako volitelné příslušenství)
• Barevný grafický dotykový displej 7" (18cm) s LED podsvícením s nastavením jasu a kontrastu. Pozorovací úhel 85° ve všech úhlech
• Robustní konstrukce, ergonomický design
• Možnost uzamčení pomocí zámku Kensington
• Elektrická bezpečnost 1000V / CAT IV
• Vysoký stupeň krytí IP54
• Mechanická odolnost na pád z 1  m
• Provozní teplota -5 až 45 °C
• Rozměry: 200 × 285 × 55 mm (bez snímačů)
• Hmotnost: přibližně 2 kg

• Záruka na hlavní přístroj: 36 měsíců
