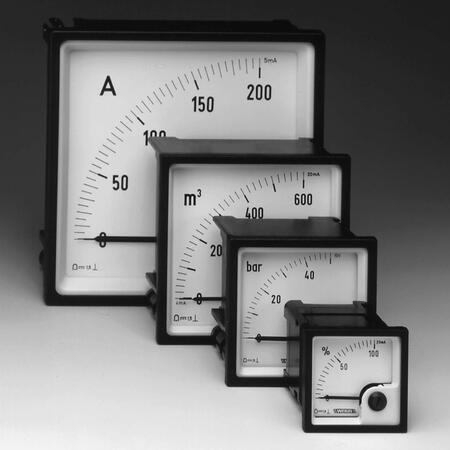

PQ 48/72/96/144 K

Analogové přístroje pro měření stejnosměrného (DC) proudu nebo napětí v plastovém pouzdře.

Cena od 1 255 Kč

od 1 518,55 Kč s DPH

Dostupnost: Skladem v GHV

Vybrat variantu (803)

Dotaz na produkt

Porovnat

Radek Odložilík

+420 724 750 554

Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu PQ 48/72/96/144 K (803)

Voltmetr

PQ 48K,B-60mV,0....25A

magnetoelektrický přístroj DC (90°)
MR: 0 - 60 mV přip. na bočník
stupnice: 0 - 25 A
včetně celoplošného krytu svorek IP20

OBJ: FV90000101

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 690 Kč/ks

2 044,90 Kč s DPH

Ampérmetr

PQ 48K,P-4-20mA,0....30A

magnetoelektrický přístroj DC (90°)
MR: 4 - 20 mA
stupnice: 0 - 30 A
včetně celoplošného krytu svorek IP20

OBJ: 2CF0000101

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 545 Kč/ks

1 869,45 Kč s DPH

Voltmetr

PQ 72K,0....10V

magnetoelektrický přístroj DC (90°)
MR: 0 - 10 V
stupnice: 0 - 10 V
včetně celoplošného krytu svorek IP20

OBJ: FBA0000101

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 320 Kč/ks

1 597,20 Kč s DPH

Ampérmetr

PQ 72K,0....15A

magnetoelektrický přístroj DC (90°)
MR: 0 - 15 A
stupnice: 0 - 15 A
včetně celoplošného krytu svorek IP20

OBJ: R7A0000101

Záruka: 24 m.

Skladem v GHV

skladem 1 ks

1 480 Kč/ks

1 790,80 Kč s DPH

Ampérmetr

PQ 72K,0....40A

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 A
stupnice: 0 - 40 A
přístroj s dlouhými připojovacími šrouby
nelze použít celoplošný kryt IP20

OBJ: GP80000101

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 525 Kč/ks

1 845,25 Kč s DPH

Voltmetr

PQ 72K,P-0-10V,0...120V

magnetoelektrický přístroj DC (90°)
MR: 0 - 10 V
stupnice: 0 - 120 V
včetně celoplošného krytu svorek IP20

OBJ: 3DP3000101

Záruka: 24 m.

Skladem v GHV

skladem 1 ks

1 320 Kč/ks

1 597,20 Kč s DPH

Ampérmetr

PQ 72K,P-4-20mA,0....40bar

magnetoelektrický přístroj DC (90°)
MR: 4 - 20 mA
stupnice: 0 - 40 bar
včetně celoplošného krytu svorek IP20

OBJ: HOTT000101

Záruka: 24 m.

Skladem v GHV

skladem 5 ks

Na dotaz

Poptejte cenu

Poptat

Voltmetr

PQ 96K, -40...0...40A

magnetoelektrický přístroj DC (90°)
MR: - 40 - 0 - 40 A
stupnice: - 40 - 0 - 40 A
přístroj s dlouhými připojovacími šrouby, nelze použít kryt IP20

OBJ: F390000101

Záruka: 24 m.

Skladem v GHV

skladem 5 ks

1 800 Kč/ks

2 178 Kč s DPH

Ampérmetr

PQ 96K,0....40A

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 A
stupnice: 0 - 40 A
přístroj s dlouhými připojovacími šrouby, nelze použít kryt svorek pro IP20

OBJ: L690000101

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 570 Kč/ks

1 899,70 Kč s DPH

Voltmetr

PQ 96K,0....40V

magnetoelektrický přístroj DC (90°)
MR: 0 - 40 V
stupnice: 0 - 40 V
včetně celoplošného krytu svorek IP20

OBJ: 3RB4000101

Záruka: 24 m.

Skladem v GHV

skladem 5 ks

1 370 Kč/ks

1 657,70 Kč s DPH

Voltmetr

PQ 96K,0...150V

magnetoelektrický přístroj DC (90°)
MR: 0 - 150 V
stupnice: 0 - 150 V
včetně celoplošného krytu svorek IP20

OBJ: YR80000101

Záruka: 24 m.

Skladem v GHV

skladem 6 ks

1 370 Kč/ks

1 657,70 Kč s DPH

Voltmetr

PQ 96K,0...500V

magnetoelektrický přístroj DC (90°)
MR: 0 - 500 V
stupnice: 0 - 500 V
včetně celoplošného krytu svorek IP20

OBJ: 4390000101

Záruka: 24 m.

Skladem v GHV

skladem 3 ks

1 370 Kč/ks

1 657,70 Kč s DPH

Voltmetr

PQ 96K,B-150mV,0..1500A

magnetoelektrický přístroj DC (90°)
MR: 0 - 150 mV přip. na bočník
stupnice: 0 - 1,5 kA
včetně celoplošného krytu svorek IP20

OBJ: 16G0000101

Záruka: 24 m.

Skladem v GHV

skladem 2 ks

1 400 Kč/ks

1 694 Kč s DPH

Voltmetr

PQ 96K,B-60mV, -40...0...40A

magnetoelektrický přístroj DC (90°)
MR: - 60 - 0 - 60 mV přip. na bočník
stupnice: - 40 - 0 - 40 A
včetně celoplošného krytu svorek IP20

OBJ: 8S90000101

Záruka: 24 m.

Skladem v GHV

skladem 1 ks

1 630 Kč/ks

1 972,30 Kč s DPH

NAHORU

789 dalších

Popis výrobku

Magnetoelektrické měřicí přístroje PQ 48/72/96/144 K v plastovém pouzdře se používají pro měření stejnosměrných proudů nebo napětí.
Přístroje je možno instalovat do panelů rozváděčů, ovládacích skříní strojů nebo mozaikových rastrových panelů. Čelní sklo, rámeček i stupnici lze v případě nutnosti snadno vyměnit.

Rozšířené informace

Měřicí ústrojí

Magnetoelektrické měřicí ústrojí s vnitřním magnetem a hrotovým uložením - systém s pružně uloženými ložiskovými kameny.

Elektrické vlastnosti

Měřená veličina	stejnosměrný proud nebo napětí
Mez přetížitelnosti - trvale (podle DIN EN 60 051-1)	1,2 - násobek
Mez přetížitelnosti po dobu 5 s	2 - násobek (voltmetry) 10 - násobek (ampérmetry)
Kategorie měření	CAT III
Pracovní napětí	viz. katalogový list
Stupeň znečištění	2
Stupeň krytí	IP 52 pouzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou

Měřicí rozsahy

DC proud - úbytek napětí cca:			DC napětí - vnitřní odpor ¹⁾
	PQ 48 K	PQ 72 K, PQ 96 K PQ 144 K
100 µA	270 mV	400 mV	-	-
1 mA	30 mV	40 mV	-	-
1,5 mA	90 mV	200 mV	-	-
2,5 mA	90 mV	200 mV	-	-
4 mA	90 mV	200 mV	-	-
5 mA	100 mV	200 mV	-	-
6 mA	100 mV	200 mV	-	-
10 mA	100 mV	200 mV	-	-
15 mA	15 mV	15 mV	-	-
20 mA	60 mV	60 mV	-	-
25 mA	60 mV	60 mV	6 V	1 k ?/V
40 mA	60 mV	60 mV	10 V	1 k ?/V
60 mA	60 mV	60 mV	15 V	1 k ?/V
1 A	60 mV	60 mV	25 V	1 k ?/V
1,5 A	60 mV	60 mV	40 V	1 k ?/V
2,5 A	60 mV	60 mV	60 V	1 k ?/V
4 A	60 mV	60 mV	100 V	1 k ?/V
6 A	60 mV	60 mV	150 V	1 k ?/V
10 A	60 mV	60 mV	250 V	1 k ?/V
15 A	60 mV	60 mV	400 V²⁾³⁾	1 k ?/V
25 A	60 mV	60 mV	500 V ²⁾³⁾	1 k ?/V
40 A²⁾	-	60 mV	600 V²⁾³⁾	1 k ?/V
60 A²⁾	-	60 mV	-	-
100 A²⁾	-	60 mV	-	-
¹⁾vnitřní odpory s tolerancí ? 20%
²⁾kromě PQ 48K
³⁾kromě PQ 72K

při zapojení s převodníkem			při zapojení s externím bočníkem
4...20 mA *)	60 mV	60 mV	60 mV **)	1 k ?/V
			150 mV **)	1 k ?/V
*) mechanicky potlačená nula, bez možnosti nastavování
**) odpor přívodních vodičů 0,035 Ω je zahrnut v kalibraci přístroje (vodiče délky 1 m, průřezů 2x1 mm²)

Indikace

Ukazovatel	rovný, zakončený nožem
Výchylka ukazovatele	0...90°
Stupnice	lineární, s hrubým a jemným dělením
Délka stupnice	PQ 48 K 41 mm	PQ 72 K 61 mm	PQ 96K 97 mm	PQ 144 K 146 mm

Přesnost při jmenovitých podmínkách

Třída přesnosti	1,5 podle DIN EN 60 051-1
Jmenovité podmínky
Teplota okolí	23°C
Provozní poloha	jmenovitá ± 1°
Vstupní veličina	jmenovitá hodnota měřicího rozsahu
Ostatní	podle DIN EN 60 051-1
Ovlivňující veličiny
Teplota okolí	23 °C ± 2 K
Provozní poloha	Jmenovitá ± 5°
Intenzita cizích magnetických polí	0,5 mT

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti	klimatická třída 3, podle VDE/VDI 3540 list 2
Rozsah pracovních teplot	-10 - +55 °C
Rozsah skladovacích teplot	-25 - +65 °C
Relativní vlhkost vzduchu	≤ 75 % roč. průměr, bez orosení
Rázová odolnost	15 g, 11 ms
Vibrační odolnost	2,5 g, 5 - 55 Hz

Schémata připojení

stejnosměrné napětí	stejnosměrný proud

Rozměrový náčrtek

Rozměry [mm]	PQ 48 K	PQ 72 K	PQ 96 K	PQ 144 K
a	48	72	96	144
b	42,5	66	90	136
c	53	53	53	53

Technické údaje

Konstrukční provedení pouzdra	čtvercové pouzdro pro zabudování do ovládacích panelů rozváděčů a strojů s možností řadového uspořádání
Materiál pouzdra	polykarbonát samozhášivý a nestékající podle UL 94 V - 0
Čelní sklo	tabulové sklo
Barva čelního rámečku	černá (odstín RAL 9005)
Provozní poloha	svislá ± 5°
Způsob upevnění	výkyvné šroubové svorky nebo listové příchytky (kromě PQ 144K)
Montáž	do řady vedle sebe (i bez mezer)
Tloušťka panelu	≤ 40 mm

Připojovací svorky
Voltmetry a ampérmetry ≤ 4 A	šestihrany s vnitřním závitem, šroubem M4 a třmenem E3
Ampérmetry ≤ 60 A	svorníky M6 s maticí
100 A	svorníky M8 s maticí

Rozměry [mm]	PQ 48 K	PQ 72 K	PQ 96 K	PQ 144 K
Čelní rámeček	48	72	96	144
Pouzdro	42,5	66	90	136
Konstrukční hloubka	53	53	53	53
Výřez v panelu	45^+0,6	68^+0,7	92^+0,8	138⁺¹
Hmotnost cca	0,11 kg	0,15 kg	0,2 kg	0,25 kg
