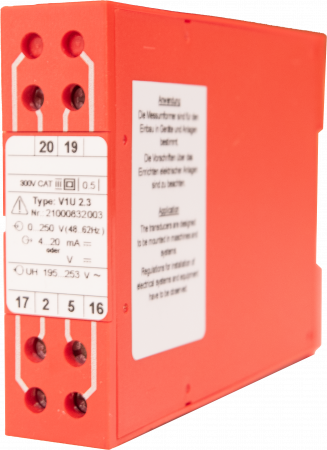

Převodníky řady 2.3
měřicí jednu elektrickou veličinu s jedním výstupem
Dotaz na produktPorovnat
Varianty k produktu Převodníky řady 2.3 (29)
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 10 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 10 A
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 0 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: AC 115 V (98 - 126 V), 48 - 62 Hz
vstup: 0 - 1 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení: DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 0 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H2): AC 115 V (98 - 126 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 4 - 20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 0 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 5 A
výstup: 2 - 10 V
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H1): AC 230 V (195 - 253 V), 48 - 62 Hz
vstup: 0 - 0,5 A (500 mA)
výstup: 4 -20 mA
třída 0,5 (%), doba ustálení: 500 ms
pomocné napájení (H3): DC 22,6 - 26,4 V
vstup: 0 - 5 A
výstup: 4 - 20 mA
bez zkušebního protokolu
pomocné napájení: AC 230 V (195 - 253 V), 48 - 62 Hz
Popis výrobku
Převodníky řady 2.3 slouží pro měření jedné stejnosměrné (DC) nebo střídavé (AC) elektrické veličiny. Výstupem je vynucené stejnosměrné (DC) napětí nebo proud. Výstupní signál lze použít k zobrazení například na magnetoelektrických analogových přístrojích, jako vstup do řidícího systému PLC nebo pro regulaci. Převodníky jsou napájeny z externího zdroje přes samostatné, galvanicky oddělené, svorky.
Vstupní veličiny
|
Typ převodníku
|
Vstupní hodnoty |
Rozsah vstupních hodnot |
|
A1U 2.3 |
sinusový AC proud |
0 - 200 µA až 0 - 10 A |
|
V1U 2.3 |
sinusové AC napětí |
0 - 60 mV až 0 - 519 V |
|
AUD 2.3 |
DC proud |
0 - 200 µA až 0 - 5 A |
|
VUD 2.3 |
DC napětí |
0 - 60mV až 0 – 300 V |
|
AUE 2.3 |
nesinusový AC proud (efektivní hodnota – True RMS) |
0 - 200 µA až 0 - 5 A |
|
VUE 2.3 |
nesinusové AC napětí (efektivní hodnota – True RMS) |
0 – 60 mV až 0 – 519 V |
Objednací kód převodníků
| typ |
A1U 2.3 |
V1U 2.3 |
AUD 2.3 |
VUD 2.3 |
AUE 2.3 |
VUE 2.3 |
TUA 2.3 |
|
|
nový kód |
IMU22 |
UMU23 | IMU26 | UMU27 | IMU24 | UMU25 | NMU33 | |
|
|
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
hodnota |
|
|
vstup |
1 |
200 uA |
60 mV |
200 uA |
60 mV |
200 uA |
60 mV |
20 mA |
|
2 |
20 mA |
1 V |
20 mA |
1 V |
20 mA |
1 V |
10 V |
|
|
3 |
0,5 A |
10 V |
0,5 A |
10 V |
0,5 A |
10 V |
4 - 20 mA |
|
|
4 |
1 A |
115 V |
1 A |
115 V |
1 A |
115 V |
2 - 10 V |
|
|
5 |
2 A |
230 V |
2 A |
230 V |
2 A |
230 V |
60 mV |
|
|
6 |
5 A |
400 V |
5 A |
- |
5 A |
400 V |
- |
|
|
7 |
10 A |
500 V |
- |
- |
10 A |
500 V |
- |
|
|
8 |
- |
- |
- |
- |
- |
- |
- |
|
|
A |
- |
- |
- |
- |
- |
- |
- |
|
|
B |
- |
- |
- |
- |
- |
- |
- |
|
|
9 |
dle zadání max 10 A |
dle zadání max 519 V |
dle zadání max +/- 5 A |
dle zadání max +/-300 V |
dle zadání max 5 A |
- |
- |
|
|
frekvence |
0 |
- |
- |
DC |
DC |
- |
- |
DC |
|
2 |
48 - 62 Hz |
48 - 62 Hz |
- |
- |
- |
- |
- |
|
|
6 |
- |
- |
- |
- |
DC / 40 - 1000 Hz |
DC / 40 - 1000 Hz |
- |
|
|
výstup |
1 |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
0 - 20 mA |
|
2 |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
4 - 20 mA |
|
|
3 |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
0 - 10 V |
|
|
4 |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
2 - 10 V |
|
|
pomocné napájení |
1 |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
AC 230 V (195 - 253 V), 48 - 62 Hz |
|
2 |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
AC 115 V (98 - 126 V), 48 - 62 Hz |
|
|
3 |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
DC 22,6 - 26,4 V |
|
|
zkušební protokol |
0 |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
bez protokolu |
|
1 |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
s protokolem |
Příklad: převodník stejnosměrného proudu 1 A AC na vynucený stejnosměrný proud 4 - 20 mA s pomocným napájením 230 V AC. Frekvence je 50 Hz a protokol o cejchování není potřeba.
Obj. číslo IMU22-42210, název A1U 2.3 13 F050 4 0.5 T1 H1
Osazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE - proudový vstup |
| 3 | IE - proudový vstup | |
| 2 | UE - napěťový vstup | |
| 5 | UE - napěťový vstup | |
| 19 | UA,IA (+) - výstup | |
| 20 | UA,IA (-) - výstup | |
| 1 | UHL1 - pomocné napájení | |
| 3 | UHN - pomocné napájení |
Schéma zapojení
Podmínky okolního prostředí
| Skupina | klimatická třída 3 dle VDE/VDI 3540, list 2 |
| Rozsah pracovní teploty | -10 až +55 °C |
| Rozsah skladovací teploty | -25 až +70 °C |
| Relativní vlhkost |
≤ 75 % ročního průměru, bez Zařízení určeno pouze |
Přesnost při jmenovitých podmínkách
| Přesnost | třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,02 % / K – platný pro standardní provedení a maximálně po dobu 1 roku |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 2 % |
| Kmitočet | 45 – 62 Hz ± 1%, činitel harmonického zkreslení 0,05 |
| Teplota okolí | 23 °C ± 1 K |
| Doba náběhu | ≤ 5 min |
| Pomocné napájení | ± 2 %, 50 - 60 Hz |
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | samozhášivý červený ABS/PC dle UL 94 V - 0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V všechny obvody vzájemně |
| Pracovní napětí | 300 V (síťové napětí fáze-nula) |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |

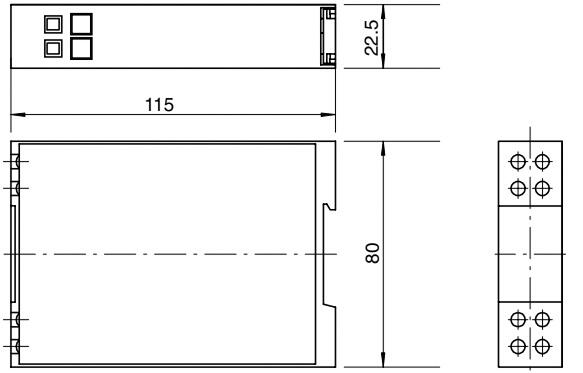

| Rozměry š × v × d | 22,5×80×115 mm |
| Hmotnost | cca 0,16 kg |
Předpisy a normy
| Směrnice 2014/30/EU |
| Směrnice 2014/35/EU |
| Směrnice 2011/65/EU |
| DIN EN 60 529 |
| DIN EN 60 688 |
| DIN EN 60 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| DIN EN 61 000-4-3 |
Funkční schéma
