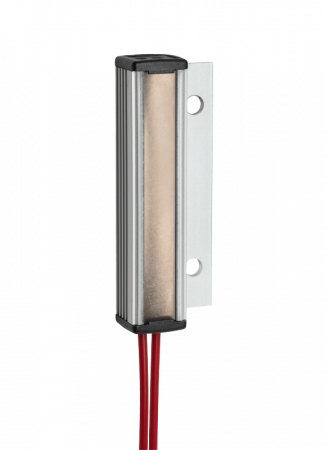

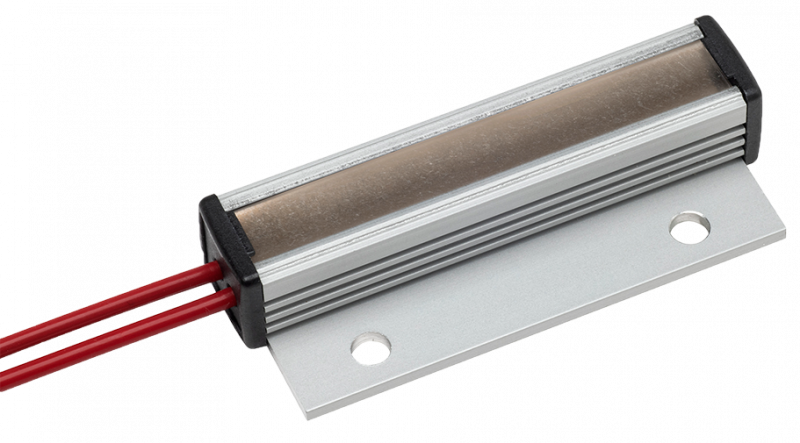

RC 016 NEW - Malé polovodičové topné těleso
Tepelný výkon: 8, 10, 13 W
Ochrana proti kondenzaci ve velmi malých instalačních prostorech.
Montáž pomocí šroubů na panel.
Navrženo pro nepřetržitý provoz.
Max. rozměry: 12,5×12,5×60 mm
Napětí: 120-240 V, 12-48 V AC/DC
Novinka nahrazující původní řadu topení RC 016
Cena od 248 Kč
od 300,08 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (3)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu RC 016 NEW - Malé polovodičové topné těleso (3)
Malé polovodičové topné těleso
RC 016 - 8 WTopný výkon: 8 W; Zapínací proud: 2,0 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 35mm, průměr 3,2mm; Hmotnost: 20g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 35mm, průměr 3,2mm; Hmotnost: 20g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 2,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01651.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
248 Kč/ks
300,08 Kč s DPH
+-
Malé polovodičové topné těleso
RC 016 - 10 WTopný výkon: 10 W; Zapínací proud: 2,5 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 55mm, průměr 4,5mm; Hmotnost: 30g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 55mm, průměr 4,5mm; Hmotnost: 30g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01662.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
266 Kč/ks
321,86 Kč s DPH
+-
Malé polovodičové topné těleso
RC 016 - 13 WTopný výkon: 13 W; Zapínací proud: 3 A; Povrchová teplota: <+180°C; Topný element: PTC termistor
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 65mm, průměr 4,5mm; Hmotnost: 40g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
Přívod: 2 x AWG 18, izolovaný kabel (silikon); Provozní napětí: AC/DC 120-240 V (min. 110 V, max. 265 V)
Tepelný zářič: hliníkový profil, eloxovaný; Rozměry: délka 65mm, průměr 4,5mm; Hmotnost: 40g
Stupeň krytí: IP40; Doporučená pojistka (s časovou prodlevou): 4,0A
Schválení: VDE, UL File No. E234324, EAC
OBJ: 01673.0-00
Záruka: 12 m.
Není skladem
Prověříme pro Vás
334 Kč/ks
404,14 Kč s DPH
+-
Popis výrobku
Toto malé polovodičové topné těleso nabízí optimální ochranu proti kondenzaci v malých instalačních prostorech. Topný element PTC resistor předává své teplo eloxovanému hliníkovému profilu. Topné těleso je navrženo pro nepřetržitý provoz.
- Široký rozsah napájecích napětí
- Dynamický náběh teploty
- Energeticky úsporné provedení
- Kompaktní provedení
- Připojení kabelem
- Uchycením na kovový panel je možné vyhřívat větší plochu
- Vhodné např. pro kamerové systémy
- Navrženo pro nepřetržitý provoz
- Jedinečný design jeho upnutí zvyšuje životnost díky minimalizaci zatížení tepelnými cykly
Rozšířené informace

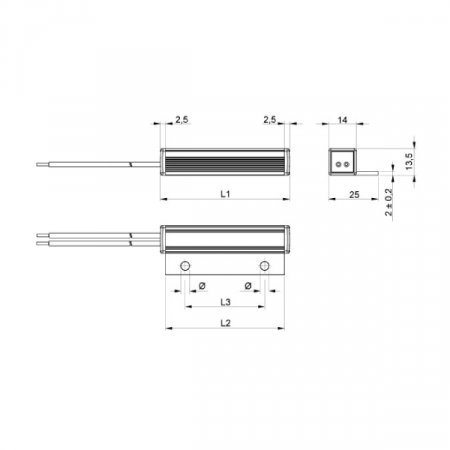

Schéma
Technické a objednací údaje
| Obj. číslo | Tepelný výkon* | Max. spínací proud | Rozměry | Váha | |||
| L1 | L2 | L3 | Ø | ||||
| 01651.0-00 | 8 W | 2,0 A | 35 mm | 30 mm | 18 mm | 3,2 mm | 20 g |
| 01662.0-00 | 10 W | 2,5 A | 55 mm | 50 mm | 30 mm | 4,5 mm | 30 g |
| 01673.0-00 | 13 W | 3,0 A | 65 mm | 60 mm | 40 mm | 4,5 mm | 40 g |
| *při teplotě 20°C (+68 °F) | |||||||

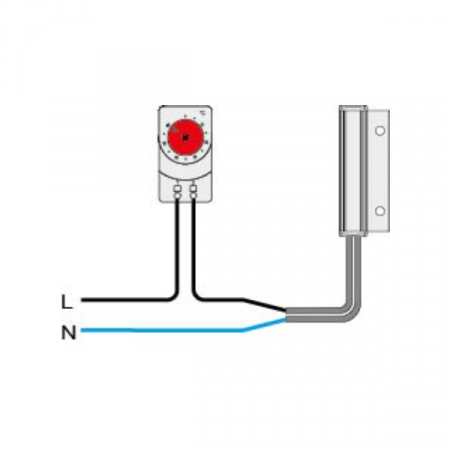

Příklad zapojení
Technické údaje
Parametry
| Plastový ochr. kryt |  Ne |
|---|---|
| S ventilátorem | Ne |
| S vestavěným termostatem | Ne |
| Výbušné prostředí | Ne |
| Topná tělesa pro rozváděčové skříně | |
Obecné technické údaje
| Provozní napětí | 120...240V AC/DC1) (min. 110 V, max. 265 V) |
|---|---|
| Topný element | PTC resistor, samoregulovatený s teplotním limitem |
| Tepelný zářič | eloxovaný hliník |
| Povrchová teplota | < +180 °C (+356 °F) |
| Montážní poloha | libovolná |
| Montáž | pomocí šroubů na panel |
| Připojení | 2 x AWG 20 x 300 mm (±8) kabel |
| Provozní/skladovací teplota |
VDE -45 až +70 °C (-49 až 158 °F) UL -45 až +40 °C (-49 až 104 °F) |
| Provozní/skladovací vlhkost | < 90 % RV (nekondenzující) |
| Třída ochrany | II (dvojitá izolace) |
| Stupeň krytí | IP 54 |
| Schválení | VDE, UL File No. E234324, EAC |
| 1)Provoz s napětím pod 140 V omezuje tepelný výkon o cca. 10 % | |
