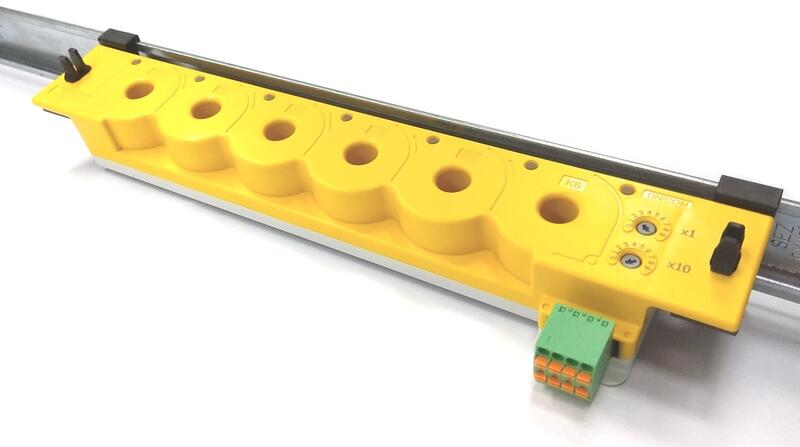

RCMS150 - Monitor reziduálních proudů
Monitor reziduálních proudů s integrovanými měřicími transformátory
Vícekanálový přístroj pro monitorování reziduálních proudů typu B s integrovanými transformátory pro uzemněné AC/DC sítě TN/TT.
Cena 22 610 Kč
27 358,10 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (2)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu RCMS150 - Monitor reziduálních proudů (2)
Monitor reziduálního proudu
RCMS150Us DC 24 V
BMS sběrnice
BMS sběrnice
OBJ: B94053025
EAN: 4251767703376
Záruka: 24 m.
Není skladem
Prověříme pro Vás
22 610 Kč/ks
27 358,10 Kč s DPH
+-
Monitor reziduálního proudu
RCMS150-1Us DC 24 V
Modbus RTU sběrnice
Modbus RTU sběrnice
OBJ: B94053026
EAN: 4251767703383
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Volitelné příslušenství k RCMS150 - Monitor reziduálních proudů
Příslušenství
Příchytka na DIN lištu pro XM150Příchytka pro vodorovné připevnění na DIN lištu nebo na šrouby;
set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
OBJ: B91080110
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
153 Kč/ks
185,13 Kč s DPH
+-
Popis výrobku
- Stálé monitorování reziduálních proudů podle DGUV Vorschrift 3
- Monitor AC/DC reziduálních proudů typu B s 6 kanály K1…6 (každý nastavitelný RMS nebo DC)
- Kompatibilní v nastavení sítě s RCMS460/490
- Kompaktní provedení, zvláště vhodné pro aplikace s omezenými prostorovými možnostmi
- Snadná montáž na DIN lištu nebo pomocí šroubů do standardních rozvaděčových skříní
- Dvě samostatně nastavitelné hodnoty reakce (DC nebo RMS) v každém kanálu
- Trvalé monitorování stavu přístroje
- Plně stíněné měřicí transformátory vylučují ovlivnění okolními magnetickými poli
- Kompatibilní s převodníky Bender COM460IP, COM465IP, CP907i
- Až 534 měřicích kanálů v monitorované síti propojením po sběrnici BMS
- Rozhraní RS-485 s BMS sběrnicí (Modbus RTU na dotaz)
- Rozsah adres BMS 2…90
Rozšířené informace
Rozměry
Technické údaje
Parametry
| Signalizace | LED |
|---|---|
| Výstupní relé | - |
| Distribuční síť TN/TT |  Ano |
| Distribuční síť IT |  Ne |
| Charakteristika reziduálního proudu AC, A | Ano |
| Charakteristika reziduálního proudu AC, A, B | Ano |
| Kmitočtový rozsah | 0 Hz … 2 kHz |
| Počet měřících kanálů | 6 virtuálních 12 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 3 mA … 0,3 A |
| Zpoždění reakce ton | 0 … 600 s |
| Zpoždění při spuštění t | 0,5 s … 600 s |
| Zpoždění uvolnění toff | 0 … 600 s |
| Pracovní režim výstupních relé | - |
| Montáž na DIN lištu | ANO |
| Montáž pomocí šroubů | ANO |
| Rozhraní BMS | Ano |
| Modbus RTU | Ano |
| Rozhraní NFC | Ne |
| Rozsah pracovních teplot | -25 °C … 70 °C |
| Izolace podle IEC 60664-1 | |
| Výstupní obvod | (+, -, A, B) |
|---|---|
| Jmenovité napětí izolace | 300 V |
| Kategorie přepětí | III |
| Jmenovité pulzní zkušební napětí/stupeň znečištění | 4 kV/3 |
| Rozsah použití | ≤ 2000 m n.m. |
| Jmenovité napětí izolace | 250 V |
| Izolace základní/dvojitá Pro dvojitou izolaci musí být na straně aplikace izolované vodiče o dostatečném jmenovitém napětí |
kategorie přepětí III/kategorie přepětí II |
| Test dielektrika IEC 61010-1 | AC 2,2 kV |
| Napájecí napětí | |
| Jmenovité napájecí napětí US s galvanickým oddělením | DC 24 V |
|---|---|
| Vlastní spotřeba | < 4 W |
| Rozsah měření reziduálních proudů | |
| Kmitočtový rozsah | 0...1000 Hz |
|---|---|
| Měřicí rozsah | ±500 mA |
| Rozlišení měřené hodnoty | 1% nastavené hodnoty odezvy |
| Hodnoty reakce | |
| Reziduální proud IΔN2 |
RMS 0...300 mA (30 mA)*/DC 3...300 mA (6 mA)* |
|---|---|
| Poměr IΔN2 RMS/IΔN2 DC |
0,2...5 |
| Varování IΔN2 RMS/DC |
50...100% (50%)* |
| Tolerance IΔN2 DC 10...500 Hz Tolerance IΔN2 DC 500 Hz...1 kHz |
-20...0% -20...+100% |
| Hystereze |
10...25% (15%)* |
| Specifické časy | |
| Zpoždění při spuštění tstart-up | 0,5...600 s (0,5 s)* |
|---|---|
| Zpoždění reakce ton1 RMS/DC, ton2 RMS/DC | 0...600 s (0 s)* |
| Zpoždění uvolnění toff1 DC, toff2 RMS | 0...600 s (1 s)* |
| Indikační LED | |
| LED ON - zelená |
svítí při normálním provozu |
|---|---|
| LED ALARM K1...6 - žlutá | svítí při IΔ > IΔn bliká při překročení hodnoty reakce |
| Komunikační rozhraní | |
| Rozhraní/protokol | RS-485/BMS |
|---|---|
| Max. délka kabelů | 1 200 m |
| Doporučený typ kabelů | J-Y(St)Y min. 2×0,8 (stíněný, jedna strana stínění připojena k PE) |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Rozsah adres | 2...90 (2)* |
| Všeobecná data | |||||
| Typ připojení vodičů | násuvný konektor s pružinovými svorkami | ||||
|---|---|---|---|---|---|
| EMC | ČSN EN IEC 62020-1 | ||||
| Pracovní teplota okolí | -25...+70 °C | ||||
| Pracovní režim | trvalý provoz | ||||
| Montáž | v jakékoli pozici | ||||
| Materiál pouzdra | polykarbonát | ||||
| Samozhášitelnost | UL94V-0 | ||||
| Montáž pomocí šroubů | 2 × M6 | ||||
| Rychlá montáž na DIN lištu | s montážní svorkou | ||||
| Hmotnost | cca. 170 g | ||||
| Pouzdro | viz níže | ||||
| Měřicí proudový transformátor | |||||
| Průměr otvoru pro kabel | 10 mm | ||||
|---|---|---|---|---|---|
| Zátěžový proud | 32 A | ||||
| Parametry sběrnice | |||||
| Alarmy | překročení nastavených hodnot, porucha sítě | ||||
|---|---|---|---|---|---|
| Měřené hodnoty | měřená hodnota, DC složka, RMS (rozlišení 0,1 mA) | ||||
| Časy | zpoždění při spuštění, zpoždění odezvy, zpoždění uvolnění | ||||
