ASR 22.3 - Násuvný transformátor proudu
Měděná trubka
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #1
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #2
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #3
ASR 22.3 - Násuvný transformátor proudu
Měděná trubka
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #1
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #2
SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem - #3

SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem

Primární jm. proud: 125...200 A
Primární vodič Ø: max 19,2 mm
Primární pas: 20 x 10 mm
Šířka: 61 mm
Výška: 75,5 mm
Hloubka: 48 mm

Cena od 1 464 Kč
od 1 771,44 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (23)
ChatDotaz na produkt
PorovnáníPorovnat
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodní specialista přístrojových transformátorů proudu a plastových izolátorů MBS.
VariantyVolitelné příslušenstvíPopis výrobkuTechnické údajeSoubory ke staženíSouvisející produkty

Varianty k produktu SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem (23)

Filtrace
Primární jmenovitý proud
Sekundární proud
Třída přesnosti
Jmenovitý výkon
Primární jmenovitý proud:
100 A[2]125 A[4]150 A[4]200 A[4]250 A[4]300 A[5]Zrušit ⨯
Sekundární proud:
1 A[12]5 A[11]Zrušit ⨯
Třída přesnosti:
10P5[12]5P5[11]Zrušit ⨯
Jmenovitý výkon:
1 VA[12]1,5 VA[11]Zrušit ⨯
SASR 22.3; 100/1A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 100/1A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1317B
EAN: 4061701323269
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 710 Kč/ks
2 069,10 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 100/1A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 100/1A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1316B
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 695 Kč/ks
2 050,95 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 125/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 125/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1517C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 731 Kč/ks
2 094,51 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 125/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 125/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1516C
EAN: 4061701323290
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 674 Kč/ks
2 025,54 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 125/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 125/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1507B
EAN: 4061701323283
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 517 Kč/ks
1 835,57 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 125/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 125/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 125/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1506B
EAN: 4061701323276
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 464 Kč/ks
1 771,44 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 150/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 150/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1617C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 763 Kč/ks
2 133,23 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 150/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 150/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1616C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 726 Kč/ks
2 088,46 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 150/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 150/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1607B
EAN: 4061701323306
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 538 Kč/ks
1 860,98 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 150/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 150/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1606B
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 569 Kč/ks
1 898,49 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 200/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 200/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1717C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 804 Kč/ks
2 182,84 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 200/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 200/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1716C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 768 Kč/ks
2 139,28 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 200/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 200/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1707B
EAN: 4061701323320
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 579 Kč/ks
1 910,59 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 200/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 200/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1706B
EAN: 4061701323313
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 569 Kč/ks
1 898,49 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 250/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 250/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1817C
EAN: 4061701323368
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 841 Kč/ks
2 227,61 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 250/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 250/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1816C
EAN: 4061701323351
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 799 Kč/ks
2 176,79 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 250/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 250/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1807B
EAN: 4061701323344
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 611 Kč/ks
1 949,31 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 250/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 250/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1806B
EAN: 4061701323337
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 569 Kč/ks
1 898,49 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 300/1A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 300/1A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1917C
EAN: 4061701323405
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 893 Kč/ks
2 290,53 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 300/1A; 1,5VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 300/1A; 1,5VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P5
OBJ: S04-1916C
EAN: 4061701323399
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 851 Kč/ks
2 239,71 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1,5VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 300/5A; 1,5VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 10P5
OBJ: S04-1907C
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 668 Kč/ks
2 018,28 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1VA; tř.10P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 300/5A; 1VA; tř.10P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 10P5
OBJ: S04-1907B
EAN: 4061701323382
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 632 Kč/ks
1 974,72 Kč s DPH
Porovnání
+-
Košík
SASR 22.3; 300/5A; 1VA; tř.5P5 Jisticí transformátor proudu
Jisticí transformátor proudu
SASR 22.3; 300/5A; 1VA; tř.5P5
Průměr prim. vodiče: 22,5 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 5P5
OBJ: S04-1906B
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 590 Kč/ks
1 923,90 Kč s DPH
Porovnání
+-
Košík
NAHORU
9 dalších

Volitelné příslušenství k SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem

Plombovací krytka na ASK 21.3
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
47 Kč/ks
56,87 Kč s DPH
Porovnání
+-
Košík
Příchytka na lištu DIN na ASR 22.3
Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladem v GHV
skladem >50 ks
94 Kč/ks
113,74 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Jisticí transformátor proudu s kruhovým otvorem pro primární jmenovité proudy od 100 do 300 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 a 1,5 VA, ve třídách přesnosti 5P5 a 10P5.

Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, nebo speciální přichytkou na normalizovanou lištu DIN 35mm. Sekundární kontakty je možno zabezpečit plombovací krytkou.


Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické údaje

Parametry

Primární vodič Ø (max)22,5 mm
Šířka61 mm

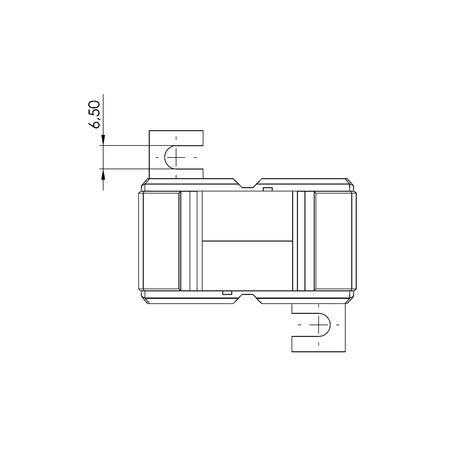

Parametry variant k SASR 22.3 - Jisticí transformátor proudu s kruhovým otvorem

Primární jmenovitý proudJmenovitý výkonTřída přesnosti: 5P5Třída přesnosti: 10P5
Sekundární proud: 5 ASekundární proud: 1 ASekundární proud: 5 ASekundární proud: 1 A
100 A1 VAS04-1316B
S04-1317B
125 A1 VAS04-1506B
S04-1507B
1,5 VAS04-1516C
S04-1517C
150 A1 VAS04-1606B
S04-1607B
1,5 VAS04-1616C
S04-1617C
200 A1 VAS04-1706B
S04-1707B
1,5 VAS04-1716C
S04-1717C
250 A1 VAS04-1806B
S04-1807B
1,5 VAS04-1816C
S04-1817C
300 A1 VAS04-1906B
S04-1907B
1,5 VAS04-1916C
S04-1907C
S04-1917C

Soubory ke stažení

Filtrace
Typ dokumentu
Typ dokumentu:
Katalogový list[1]Návody[1]Zrušit ⨯
Katalogový list
Katalogový list
Katalogový list SASR 22.3
(PDF, 135 kB)
Zobrazit ikonaDownload ikona
Návody
Návody
Návod pro měřicí trafa MBS 1/2024
(PDF, 4.4 MB)
Zobrazit ikonaDownload ikona

Související produkty

Plombovací krytky
Varianty: 8
Plombovací krytka

Slouží k zaplombování kontaktů na měřicím nebo jisticím transformátoru.

od 47 Kč
od 56,87 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Příchytka na DIN lištu
Varianty: 10
Příchytka na DIN lištuPříchytka transformátorů na DIN lištu

Slouží ke snadné a rychlé montáži transformátorů na lištu DIN.

94 Kč
113,74 Kč s DPH
Porovnání
Skladem v GHVDetail produktu

Mohlo by vás zajímat

Události

Všechny události

Mimořádné akce

HIKMICRO červen 2025
HIKMICRO červen 2025
01.06.2025 - 30.06.2025
Získejte slevu na vybrané modely termokamer HIKMICRO Pro čtenáře časopisu ElektroPrůmysl.cz jsme připravili speciální podmínky na nákup kamer ze seznamu níže. Neváhejte a vyžádejte si nabídku se...
Kupte si Fluke ... Získáte další ZDARMA
Kupte si Fluke ... Získáte další ZDARMA
17.02.2025 - 31.07.2025
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...
Všechny akce

Novinky

Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
Inteligentní topení do rováděčů CS 032 – „spolehlivá ochrana i úspora energie“
11.06.2025
Představujeme vám novinku v oblasti ochrany rozvaděčů: topný systém CS 032 od společnosti STEGO. Tento moderní teplovzdušný ventilátor poskytuje přesně tolik tepla, kolik je v daný moment potřeba...
Nový hygrostat Stego MFR 012
Nový hygrostat Stego MFR 012
11.06.2025
Vlhkost v elektrických rozváděčích představuje neviditelnou, avšak vážnou hrozbu pro elektrické systémy. Může způsobit korozi, zkraty a poruchy funkčnosti – někdy s vážnými důsledky pro provozní procesy...
Všechny novinky

Odborné články

Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
Micsig MHO1 - Přenosné tabletové osciloskopy s multimetrem
16.06.2025
Firma Micsig, přední specialista na tabletové osciloskopy, opět inovovala! Tentokrát doplnila svou řadu osciloskopů s dotykovou obrazovkou o dva tabletové čtyřkanálové osciloskopy s typovým označením...
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
Nový termovizní modul HIKMICRO MINIX s bezdrátovým přenosem
09.06.2025
S vývojem technologie termálního zobrazování se na trh dostávají zcela nová řešení doplňující kamery klasických konstrukcí. Některá chytrá zařízení jako mobilní telefony a tablety již před delším...
Všechny odborné články
