Série DA 184 - Malé ventilační zařízení

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Ventilace pro rozváděčové skříně.

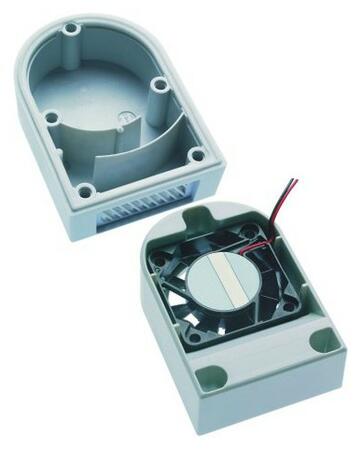

Malé ventilační zařízení
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Ventilace pro rozváděčové skříně.

  • Aktivní ventilace
  • Axiální ventilátor
  • Malé rozměry

Rozšířené informace

Kolísání teploty a uvolňování tepla některými komponenty v hermeticky uzavřených prostorech způsobuje změny tlaku v těchto zařízeních. Ventilační zařízení kompenzuje tyto projevy a současně zajišťuje ochranu proti vlhkosti. Zařízení se dodává ve třech provedeních, dvoudílné s ventilátorem nebo bez ventilátoru a jednodílné bez ventilátoru.

Technická data

Axiální ventilátorrozměry 40×40×15 mm
napájení 24 V DC
pracovní teplota -10...70 °C
Rozměry72×50×22 mm (vnitřní díl)
72×50×20 mm (vnější díl)
Velikost větrací mřížky1,7 dm3
Stupeň krytíIP 44
Materiálplast UL 94V-0, světle šedý
Pracovní teplota-45 až 70 °C
Montážpomocí šroubů 3,9×13 mm
Montážní polohalibovolná
Těsněníguma
Objednací č.PopisHmotnost
18401.0-00Dvoudílné ventilační zařízení s axiálním ventilátorem0,08 kg
18402.0-00Dvoudílné ventilační zařízení bez axiálního ventilátoru0,06 kg
18400.0-00Jednodílné ventilační zařízení bez axiálního ventilátoru (jen vnější díl)0,03 kg

Pokyny pro montáž

Do stěny rozváděče vyvrtejte otvor o průměru 37 mm a pozdro zařízení přišroubujte pomocí 3 šroubů. Pro správnou ventilaci by měly být použity dvě ventilační zařízení, které by se měly umístnit v rozváděči diagonálně.

Schéma

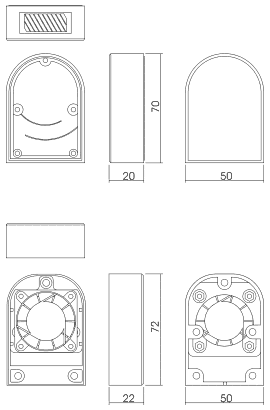

Schéma malého ventilačního zařízení série DA 184
