Série MN - Klešťové převodníky proudu

Klešťové převodníky s magnetickým obvodem určené pro měření střídavých proudů

S magnetickým obvodem určené pro multimetry a osciloskopy
Typ: AC
Rozsah: 0,01 A ... 600 A AC
Průměr kleští: 20 mm
Šířka pásma: 10 000 Hz (40 000 Hz)
Cena od 3 500 Kč
od 4 235 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (15)
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Kančo
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatní.

Varianty k produktu Série MN - Klešťové převodníky proudu (15)

Série MN - Klešťový převodník MN08
Převodník klešťový
MN08
Rozsah měření 0,5...240 A
Výstup 0,2 A AC
Průměr 20 mm, zdířky Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.01
EAN: 3760171412824
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 500 Kč/ks
4 235 Kč s DPH
Porovnání
+-
Košík

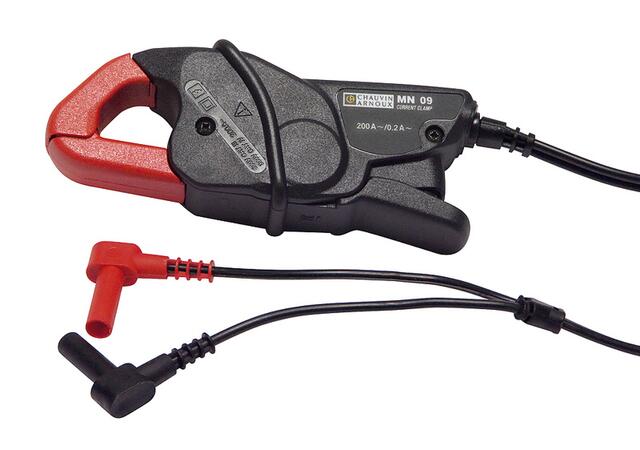

Série MN - Klešťový převodník MN09
Převodník klešťový
MN09
Rozsah měření 0,5...240 A
Výstup 0,2 A AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.02
EAN: 3760171412831
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 820 Kč/ks
4 622,20 Kč s DPH
Porovnání
+-
Košík

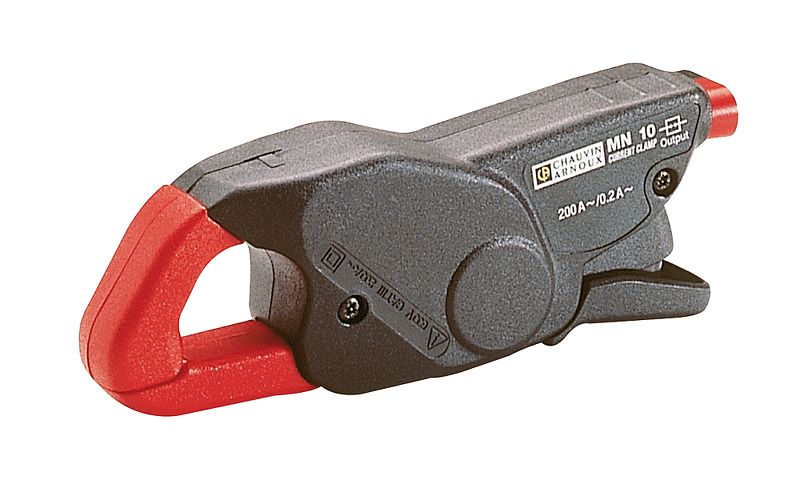

Série MN - Klešťový převodník MN10
Převodník klešťový
MN10
Rozsah měření 0,5...240 A
Výstup 0,2 A AC
Průměr 20 mm, zdířky Ø4 mm
Ochrana výstupu proti přepětí
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.03
EAN: 3760171412848
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 920 Kč/ks
4 743,20 Kč s DPH
Porovnání
+-
Košík
MN11 Převodník klešťový
Převodník klešťový
MN11
Rozsah měření 0,5...240 A
Výstup 0,2 A AC
Průměr 20 mm, vodič s konektory Ø4 mm
Ochrana výstupu proti přepětí
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.04
EAN: 3760171412855
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 200 Kč/ks
5 082 Kč s DPH
Porovnání
+-
Košík
MN12 Převodník klešťový
Převodník klešťový
MN12
Rozsah měření 0,5...240 A
Výstup 2 V AC
Průměr 20 mm, zdířky Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.05
EAN: 3760171412862
Záruka: 24 m.
Není skladem
Prověříme pro Vás
3 920 Kč/ks
4 743,20 Kč s DPH
Porovnání
+-
Košík
MN13 Převodník klešťový
Převodník klešťový
MN13
Rozsah měření 0,5...240 A
Výstup 2 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.06
EAN: 3760171412879
Záruka: 24 m.
Není skladem
Prověříme pro Vás
4 200 Kč/ks
5 082 Kč s DPH
Porovnání
+-
Košík
MN15 Převodník klešťový
Převodník klešťový
MN15
Rozsah měření 0,5...240 A
Výstup 0,2 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.17
EAN: 3760171412947
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 220 Kč/ks
6 316,20 Kč s DPH
Porovnání
+-
Košík

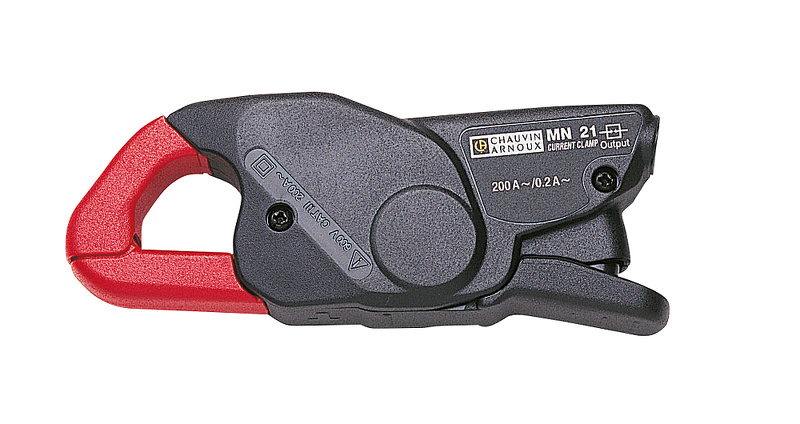

Série MN - Klešťový převodník MN21
Převodník klešťový
MN21
Rozsah měření 0,1...240 A
Výstup 0,2 A AC
Průměr 20 mm, vodič s konektory Ø4 mm
Ochrana výstupu proti přepětí
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.18
EAN: 3760171412954
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 320 Kč/ks
7 647,20 Kč s DPH
Porovnání
+-
Košík

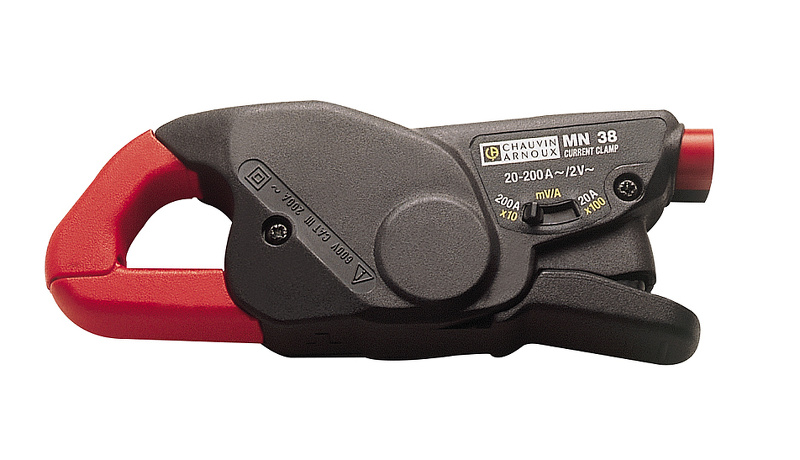

Série MN - Klešťový převodník MN38
Převodník klešťový
MN38 DV
Rozsah měření 0,1...24 A, 0,5...240 A
Výstup 2 V AC
Průměr 20 mm, zdířky Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.07
EAN: 3760171412886
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 320 Kč/ks
7 647,20 Kč s DPH
Porovnání
+-
Košík

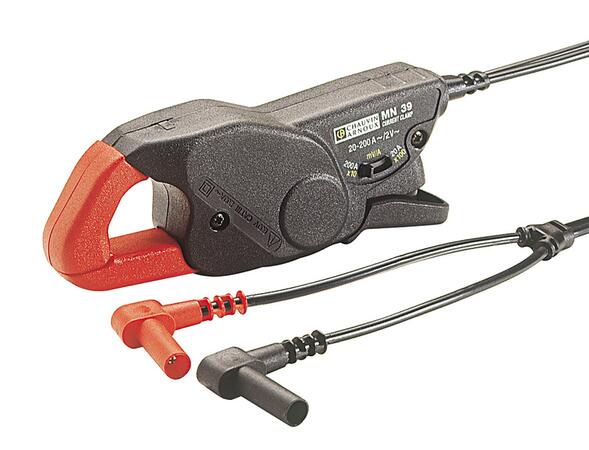

Série MN - Klešťový převodník MN39
Převodník klešťový
MN39
Rozsah měření 0,1...24 A, 0,5...240 A
Výstup 2 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.08
EAN: 3760171412893
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 650 Kč/ks
8 046,50 Kč s DPH
Porovnání
+-
Košík

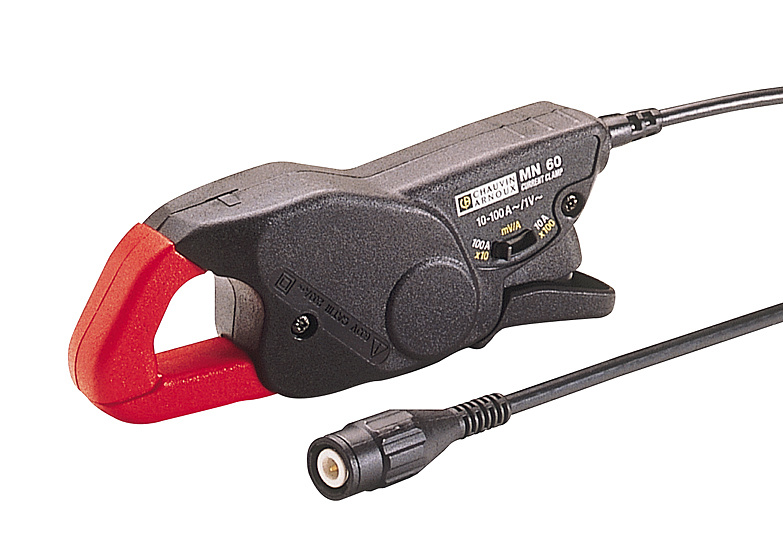

Série MN - Klešťový převodník MN60
Převodník klešťový
MN60
Rozsah měření 0,1...60 A peak, 0,5...600 A peak
Výstup 2 V AC
Průměr 20 mm, vodič s konektorem BNC
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.09
EAN: 3760171412909
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 200 Kč/ks
8 712 Kč s DPH
Porovnání
+-
Košík
MN71 Převodník klešťový
Převodník klešťový
MN71
Rozsah měření 10 mA...12 A
Výstup 1 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.20
EAN: 3760171412961
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 920 Kč/ks
9 583,20 Kč s DPH
Porovnání
+-
Košík

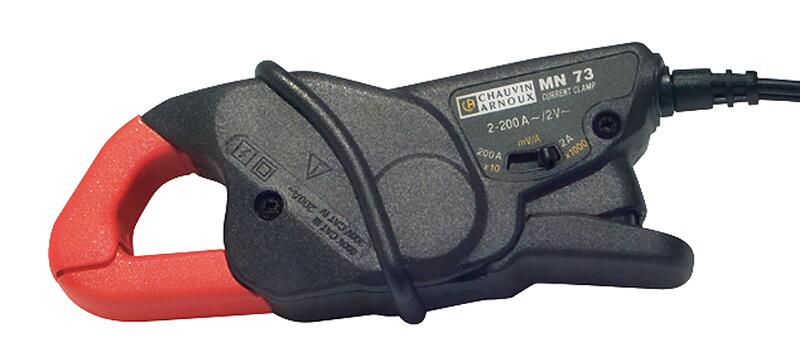

Série MN - Klešťový převodník MN73
Převodník klešťový
MN73
Rozsah měření 10 mA...2,4 A, 100 mA...240 A
Výstup 2 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.21
EAN: 3760171412978
Záruka: 24 m.
Není skladem
Prověříme pro Vás
8 850 Kč/ks
10 708,50 Kč s DPH
Porovnání
+-
Košík

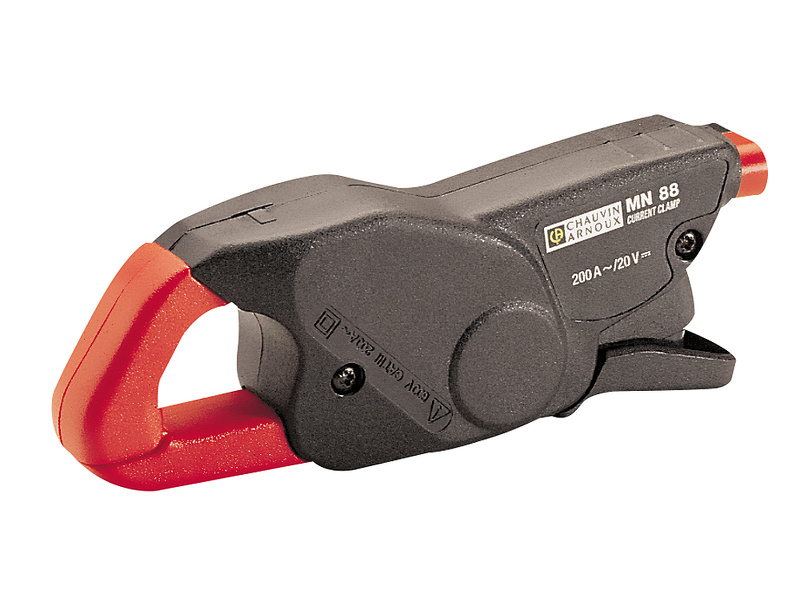

Série MN - Klešťový převodník MN88
Převodník klešťový
MN88
Rozsah měření 0,5...240 A
Výstup 20 V DC
Průměr 20 mm, zdířky Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.10
EAN: 3760171412916
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 020 Kč/ks
6 074,20 Kč s DPH
Porovnání
+-
Košík
Série MN - Klešťový převodník MN89
Převodník klešťový
MN89
Rozsah měření 0,5...240 A
Výstup 20 V AC
Průměr 20 mm, vodič s konektory Ø4 mm
Dodávka včetně návodu v českém jazyce
OBJ: P01.1204.15
EAN: 3760171412923
Záruka: 24 m.
Není skladem
Prověříme pro Vás
5 320 Kč/ks
6 437,20 Kč s DPH
Porovnání
+-
Košík

Volitelné příslušenství k Série MN - Klešťové převodníky proudu

XF-SS/4 Adaptér
Adaptér
XF-SS/4
BNC samice, 4 mm banánek rozteč 19 mm, CAT III, 600 V, 1 A
Zjistit více
OBJ: 67.9537-21
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
224,60 Kč/ks
271,77 Kč s DPH
Porovnání
+-
Košík
XM-BB/4 Adaptér
Adaptér
XM-BB/4
BNC samec, 4 mm zdířka rozteč 19 mm, CAT III, 600 V, 1 A
Zjistit více
OBJ: 67.9536-21
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
288,60 Kč/ks
349,21 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Převodníky AC proudu série MN

Převodník MN lze použít k měření malých a středních střídavých, sinusových nebo zkreslených proudů bez stejnosměrné složky ve velmi těsných prostorech.

Společné parametry

  • Průměr kleští 20 mm
  • Hmotnost cca 180 g
  • Rozměry 135 x 51 x 30 mm
  • Bezpečnostní kategorie CAT IV / 300 V

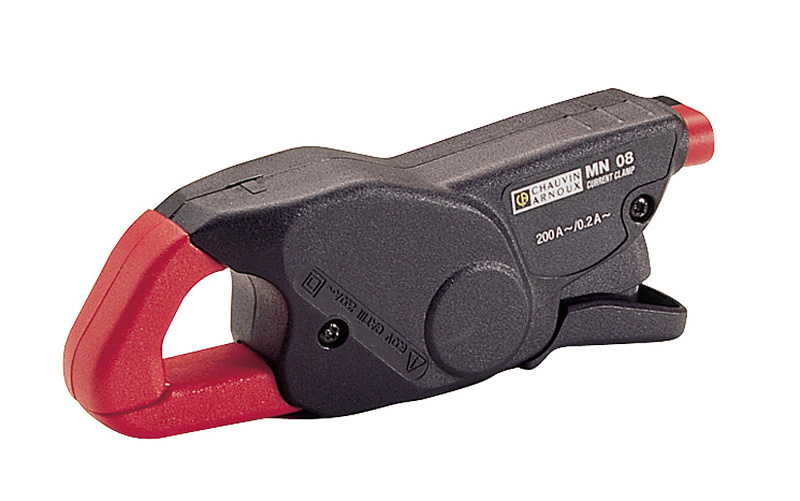

MN08 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mA / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice

MN09 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mA / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN10 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mA / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice
  • Chráněný výstup proti přepětí

MN11 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mA / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m
  • Chráněný výstup proti přepětí

MN12 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice

MN13 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN14 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice

MN15 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 1 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN21 - pro multimetry

  • Měření střídavých proudů od 0,1 A do 240 A AC, 1 mA / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m
  • Chráněný výstup proti přepětí

MN23 - pro multimetry

  • Měření střídavých proudů od 0,1 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN38 - pro multimetry

  • Měření střídavých proudů od 0,1 A do 24 A AC, 100 mV / 1 A
  • Měření střídavých proudů od 0,5 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice

MN39 - pro multimetry

  • Měření střídavých proudů od 0,1 A do 24 A AC, 100 mV / 1 A
  • Měření střídavých proudů od 0,5 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN60 - pro osciloskopy

  • Měření střídavých proudů od 0,1 A do 60 A AC špička, 100 mV / 1 A
  • Měření střídavých proudů od 0,5 A do 600 A AC špička10 mV / 1 A
  • Šířka pásma 40 .. 40 000 Hz
  • Připojení BNC - samec kabel 2 m

MN71 - pro multimetry

  • Měření střídavých proudů od 0,01 A do 12 A AC, 100 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN73 - pro multimetry

  • Měření střídavých proudů od 0,01 A do 2,4 A AC, 1000 mV / 1 A
  • Měření střídavých proudů od 0,1 A do 240 A AC, 10 mV / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

MN88 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 100 mV DC / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní zdířky - samice

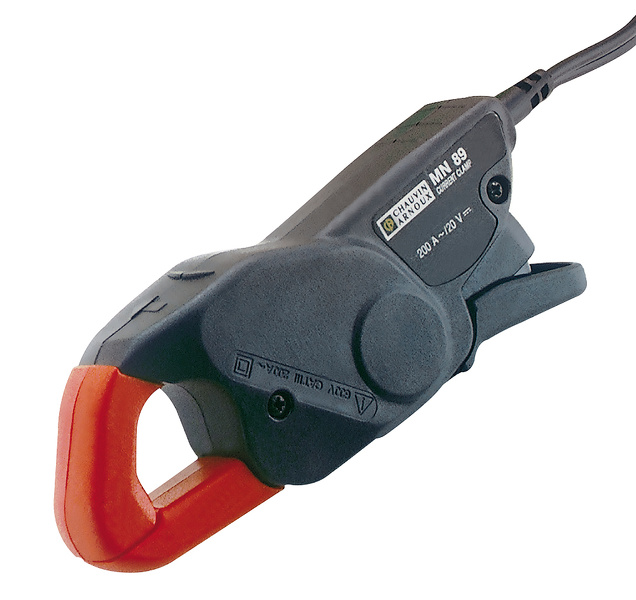

MN89 - pro multimetry

  • Měření střídavých proudů od 0,5 A do 240 A AC, 100 mV DC / 1 A
  • Šířka pásma 40 .. 10 000 Hz
  • Připojení 4 mm bezpečnostní banánky - samec kabel 1,5 m

Technické údaje

Parametry

ProudAC
ProvedeníS magnetickým jádrem


Model Měřicí
rozsahy
Výstup Převodní
poměr
Kmitočtový
rozsah
Typ.
přesnost
Poznámka
MN08 0,5 ... 240 A 200 mA AC 1 A/1 mA 40 Hz ... 10 kHz ≤ 1,0 % zdířka Ø 4 mm
MN09 0,5 ... 240 A 200 mA AC 1 A/1 mA 40 Hz ... 10 kHz ≤ 1,0 % vodiče s banánkem Ø 4 mm
MN10 0,5 ... 240 A 200 mA AC 1 A/1 mA 40 Hz ... 10 kHz ≤ 2,0 % zdířka Ø 4 mm
ochrana výstupu proti přepětí
MN11 0,5 ... 240 A 200 mA AC 1 A/1 mA 40 Hz ... 10 kHz ≤ 2,0 % vodiče s banánkem Ø 4 mm
ochrana výstupu proti přepětí
MN12 0,5 ... 240 A 2 V AC 1 A/10 mV 40 Hz ... 10 kHz ≤ 1,0 % zdířka Ø 4 mm
MN13 0,5 ... 240 A 2 V AC 1 A/10 mV 40 Hz ... 10 kHz ≤ 1,0 % vodiče s banánkem Ø 4 mm
MN14 0,5 ... 240 A 200 mV AC 1 A/1 mV 40 Hz ... 10 kHz ≤ 1,0 % zdířka Ø 4 mm
MN15 0,5 ... 240 A 200 mV AC 1 A/1 mV 40 Hz ... 10 kHz ≤ 1,0 % vodiče s banánkem Ø 4 mm
MN21 0,1 ... 240 A 200 mA AC 1 A/1 mA 40 Hz ... 10 kHz ≤ 2,0 % vodiče s banánkem Ø 4 mm
ochrana výstupu proti přepětí
MN23 0,1 ... 240 A 2 V AC 1 A/10 mV 40 Hz ... 10 kHz ≤ 1,5 % vodiče s banánkem Ø 4 mm
MN38 0,1 ... 24 A
0,5 ... 240 A
200 mV AC 1 A/100 mV
1 A/10 mV
40 Hz ... 10 kHz ≤ 1,0 % zdířka Ø 4 mm
MN39 0,1 ... 24 A
0,5 ... 240 A
200 mV AC 1 A/100 mV
1 A/10 mV
40 Hz ... 10 kHz ≤ 1,0 % vodiče s banánkem Ø 4 mm
MN60 0,1 ... 60 A
0,5 ... 600 A
200 mV AC 1 A/100 mV
1 A/10 mV
40 Hz ... 10 kHz ≤ 2,0 %
≤ 1,5 %
šňůra s BNC konektorem
MN71 0,01 ... 12 A 1 V AC 1 A/100 mV 40 Hz ... 10 kHz ≤ 1,0 % vodiče s banánkem Ø 4 mm
MN73 0,01 .. 2,4 A
0,1 A .. 240 A
2 V AC 1 mA/1 mV
1 A/10 mV
40 Hz ... 10 kHz ≤ 1,0 %
≤ 2,0 %
vodiče s banánkem Ø 4 mm
MN88 0,5 ... 240 A 20 V DC 1 A/100 mV 40 Hz ... 10 kHz ≤ 2,0 % zdířka Ø 4 mm
MN89 0,5 ... 240 A 20 V DC 1 A/100 mV 40 Hz ... 10 kHz ≤ 2,0 % vodiče s banánkem Ø 4 mm

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona

Katalogy ke stažení

Měřicí příslušenství MULTICONTACT
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona
Měřicí příslušenství CHAUVIN ARNOUX
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, pouzdra, brašny, pojistky atd.
Download ikona
Měřicí příslušenství POMONA
Měřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zajímat

Údálosti

Elektrotechnická výstava Volty.cz 2023 - vstup ZDARMA
03.10.2023 - 04.10.2023
2. ročník elektrotechnické výstavy Volty.cz Nově na výstavišti Černá louka v Ostravě proběhne již 2. ročník úspěšné elektrotechnické výstavy Volty.cz.Těšit se můžete opět i na náš stánek GHV Trading,...
XII. Celostátní setkání projektantů
10.10.2023 - 12.10.2023
XII. Celostátní setkání projektantů a konstruktérů elektro, elektrotechniků, energetiků, pracovníků MaR a pracovníků elektromontážních firem a elektroúdržby Slovenské republiky Zveme Vás na celostátní...

Mimořádné akce

Akční nabídka termokamer HIKMICRO do 15.10.2023
15.09.2023 - 15.10.2023
Získejte slevu 15% na kamery nové řady ECO a MINI Termokamery řady ECO a MINI mají za cíl nahradit klasické bezkontaktní teploměry. Tak proč nemít za podobnou cenu přímo termokameru?
Akční nabídka měřicích přístrojů FLUKE do 29.12.2023
01.09.2023 - 29.12.2023
* Zkoušečka Fluke 150/VDE za cenu nižšího modelu Fluke T130/VDE* Multimetry Fluke 116 a Fluke 117, klešťový multimetr Fluke 325 a zkoušečka T6-600  za zvýhodněnou cenu* Tester instalací Fluke 1662, Fluke...

Novinky

Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

MOTUS C14 mění hru motorových spouštěčů
16.09.2023
Optimální řešení řízení induktivních zátěží je otázkou téměř v každé instalaci, snad mimo ty bytové. Mohou to být různé aplikace – pohony pásových linek, ventilátory a ventilační systémy, kompresory ale...
MOTUS, OMUS a řada C14 – minulost, současnost  a budoucnost elektronických spouštěčů a spínačů
01.08.2023
Se spínacími prvky pro rezistivní a induktivní zátěže se konstruktéři potýkají takřka denně. Čelí výzvě v podobě výběru vhodného spínacího prvku, který bude dimenzován pro požadovaný výkon spínaného zařízení....
