Hlavice tlačítek SHORTRON

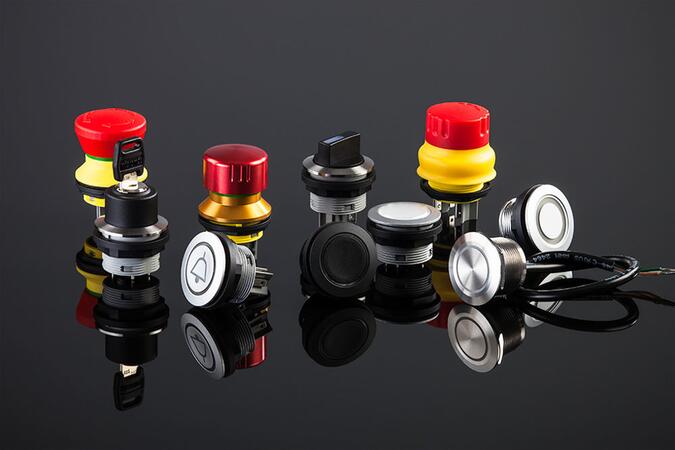

Přehled hlavic typu SHORTRON

- kulatý tvar
- čelní rozměr: Ø 28 mm, Ø 30 mm
- výřez do panelu:  Ø 22 mm
- vysunutá i zapuštěná hlavice
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

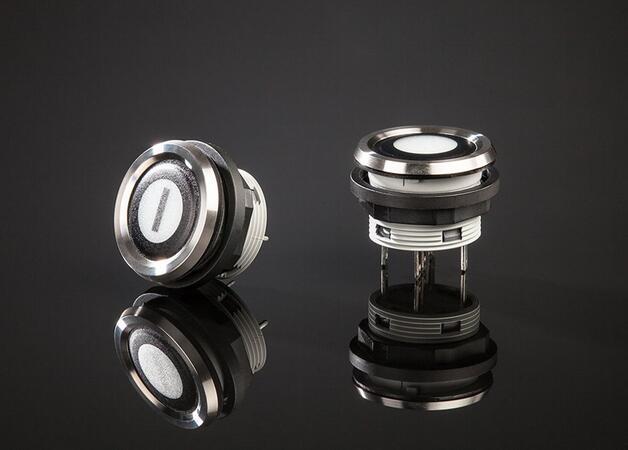

Ovladač SHORTRON, zapuštěný nebo vysunutý, kruhového tvaru, plastový, barva šedá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku. Tlačítka a signálky mohou být podsvětleny.

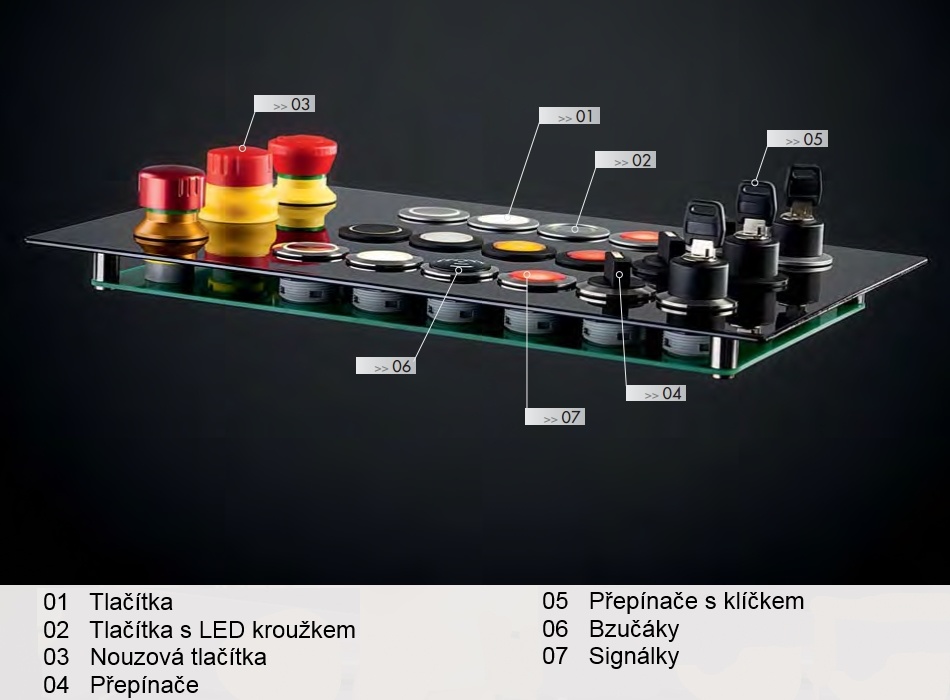

Přehled ovladačů:
  • Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
  • Signálky + čočky
  • Otočné přepínače
  • Otočné přepínače s klíčkem
  • Nouzová stop tlačítka
  • Bzučáky
  • Příslušenství: držáky štítků, hmatníky (čočky), štítky

Přehled typů SHORTRON

Rozšířené informace

  • Označení hlavic tlačítek: ST..., SSW..., SVA..., SCT... FRVK...
  • Výřez do panelu:  Ø 22,3mm
  • Čelní rozměry: Ø 28mm
  • Výška čelního pouzdra: 2mm
  • Délka dráhy sepnutí: 2,3 mm
  • Stupeň krytí: IP 65, IP67
  • Montážní rastr dle EN 50007: 30 x 30 mm

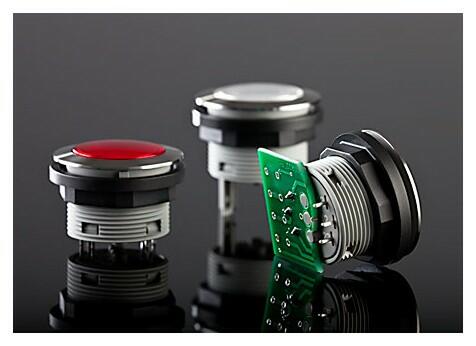

  • Připojení Faston nebo na tištěné spoje

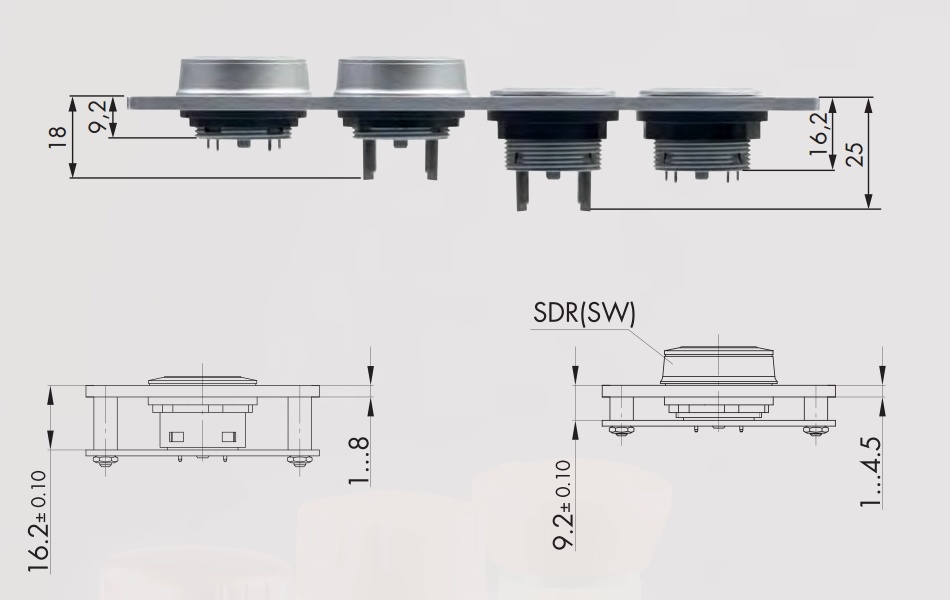

Montážní hloubka SHORTRON s použitými kontaktními bloky

Montážní hloubka SHORTRON

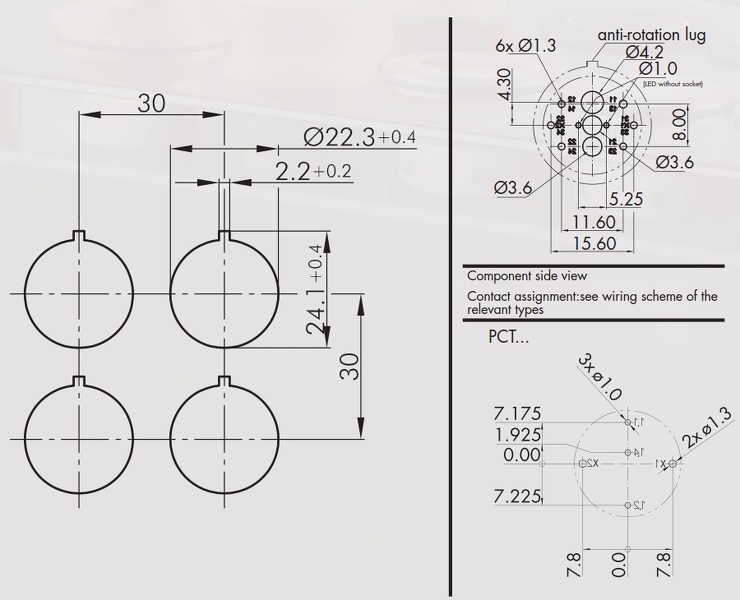

Rozměry výřezů

Rozměry výřezů

Technické údaje

Parametry

Čelní tvarKulatý
Výřez do paneluØ 22 mm
Čelní rozměrØ 28 mm
Ø 30 mm
PřipojeníPCB deska
Boční provedeníVysunutá
Zapuštěná
Zvlášť teplotně odolnábe Ne
Výška čelního pouzdra2 mm
Stupeň krytí (IP)IP65
až IP67

Související produkty

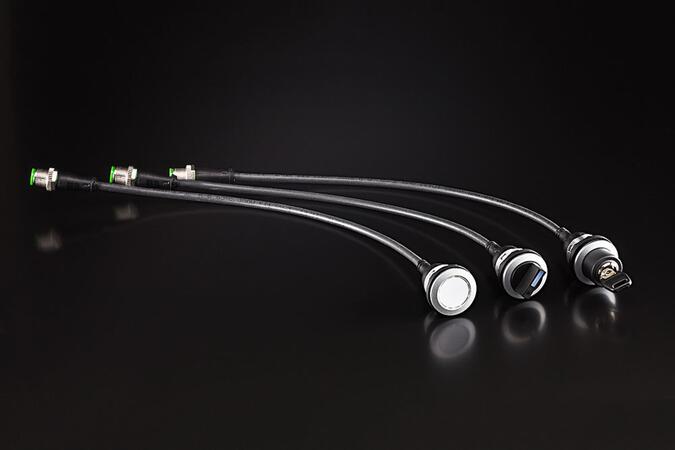

Hlavice tlačítek SHORTRON_Connect
SHORTRON ConnectHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu:  Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
