Georg Schlegel GmbH & Co.
Signalizační a ovládací prvky.
Tlačítka, kontrolky, kontaktní bloky, svorkovnice.
Typ zastoupení: Autorizovaný dealer
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Produkty v nabídce
Filtrace
Skladem
Čelní tvar
Čelní rozměr
Boční provedení
Výřez do panelu
Připojení
Zvlášť teplotně odolná
Stupeň krytí (IP)
Výška čelního pouzdra
Další filtry
Čelní tvar:
Čelní rozměr:
Boční provedení:
Stupeň krytí (IP):
36 produktů
Blok kontaktů AT..AF..Blok kontaktů řada AT... AF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Varianty: 22
Nouzová tlačítka- čtvercový i kulatý tvar
- čelní rozměr: dle typu
- výřez do panelu: dle typu
- vysunutá hlavice
- čelní rozměr: dle typu
- výřez do panelu: dle typu
- vysunutá hlavice
Blok kontaktů AZ...Blok kontaktů řada AZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Varianty: 20
KonektoryHlavice konektorů- kulatý a čtvercový tvar
- čelní rozměr: Ø 28 mm, 25 x 25 mm
- výřez do panelu: Ø 22 mm, 23 x 23 mm
- zapuštěná hlavice
- USB2, USB3, HDMI, RJ45, FireWire, PS2, SVHS, VGA, RS232, Jack (2,5, 3,5, 6,3 mm)
- čelní rozměr: Ø 28 mm, 25 x 25 mm
- výřez do panelu: Ø 22 mm, 23 x 23 mm
- zapuštěná hlavice
- USB2, USB3, HDMI, RJ45, FireWire, PS2, SVHS, VGA, RS232, Jack (2,5, 3,5, 6,3 mm)
Blok kontaktů BF..Blok kontaktů řada BF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
SHORTRON ConnectHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
Na dotazDetail produktu
Blok kontaktů BF...KBlok kontaktů řada BF...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Řada KOMBITAST-R-JUWELHlavice tlačítek KOMBITAST-R-JUWEL
- kulatý tvar
- čelní rozměr: Ø 36 mm
- výřez do panelu: Ø 30,5 mm
- zapuštěná hlavice
- provozní teplota: -40 °C až +70 °C.
- čelní rozměr: Ø 36 mm
- výřez do panelu: Ø 30,5 mm
- zapuštěná hlavice
- provozní teplota: -40 °C až +70 °C.
Na dotazDetail produktu
Blok kontaktů B..._439Blok kontaktů řada B..._439
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
AntivandalHlavice tlačítek ANTIVANDAL
- kulatý a čtvercový tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Na dotazDetail produktu
Blok kontaktů BZ...Blok kontaktů řada BZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
Na dotazDetail produktu
OktronHlavice tlačítek OKTRON
- čtvercový tvar
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Na dotazDetail produktu
Blok kontaktů BZ...KBlok kontaktů řada BZ...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Oktron-RHlavice tlačítek OKTRON-R
- kulatý tvar
- čelní rozměr: Ø 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: Ø 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Na dotazDetail produktu
Blok kontaktů CTP..Blok kontaktů řada CTP...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
QUARTRONHlavice tlačítek
- čtvercový tvar
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Na dotazDetail produktu
Blok kontaktů CTF..., CTLF...Blok kontaktů řada CTF..., CTLF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
RONTRON-R-JUWELHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Na dotazDetail produktu
Blok kontaktů CZ..Blok kontaktů řada CZ...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
SHORTRONHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm, Ø 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- čelní rozměr: Ø 28 mm, Ø 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
Na dotazDetail produktu
Blok kontaktů CT...Blok kontaktů řada CT...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
RONDEXHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
Na dotazDetail produktu
Blok kontaktů PTF..., PTP...Blok kontaktů řada PTF..., PTP...
- připojení pomocí konektorů Faston nebo do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
RONTRON-Q-JUWELHlavice tlačítek
- čtvercový zakulacený tvar
- čelní rozměr: 28 x 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: 28 x 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Na dotazDetail produktu
Blok kontaktů ET...Blok kontaktů řada ET...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
RX-JUWELHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Na dotazDetail produktu
Blok kontaktů MT...Blok kontaktů řada MT...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Na dotazDetail produktu
Rondex-MHlavice tlačítek RONDEX-M
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
Na dotazDetail produktu
Blok kontaktů DS...Blok kontaktů řada DS...
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Na dotazDetail produktu
Na dotazDetail produktu
Varianty: 8
Blok kontaktů DT...Blok kontaktů řada DT...- připojení pomocí pružinových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
- pracovní zdvih: 6 mm
- modulový blok kontaktů
DUX-BasicHlavice tlačítek
- kulatý tvar
- čelní rozměr: Ø 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
- čelní rozměr: Ø 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
Na dotazDetail produktu
QUARTEX-RHlavice tlačítek
- čtvercový tvar
- čelní rozměr: 30 x 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
- čelní rozměr: 30 x 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
Na dotazDetail produktu
OKTRON-JUWELHlavice tlačítek
- čtvercový tvar
- čelní rozměr: 25 x 25 mm
- výřez do panelu: 23 x 23 mm
- zapuštěná hlavice
- čelní rozměr: 25 x 25 mm
- výřez do panelu: 23 x 23 mm
- zapuštěná hlavice
Na dotazDetail produktu
QUARTRON-JUWELHlavice tlačítek
- čtvercový tvar
- čelní rozměr: 27 x 27 mm
- výřez do panelu: 24 x 24 mm
- zapuštěná hlavice
- čelní rozměr: 27 x 27 mm
- výřez do panelu: 24 x 24 mm
- zapuštěná hlavice
Na dotazDetail produktu
QUARTEX-R-JUWELHlavice tlačítek
- čtvercový tvar
- čelní rozměr: 30 x 30 mm
- výřez do panelu: 26 x 26 mm
- polo-zapuštěná hlavice
- čelní rozměr: 30 x 30 mm
- výřez do panelu: 26 x 26 mm
- polo-zapuštěná hlavice
Na dotazDetail produktu
Soubory ke stažení
Filtrace
Typ dokumentu
Skupina dokumentů
Hledat v názvu
Další filtry
Typ dokumentu:
Skupina dokumentů:
Hledat v názvu:
ElektroPrůmysl 07-2020 - Ovládací a signalizační prvky SCHLEGEL, vítěz soutěže German Innovation Award 2020
(PDF, 353 kB)

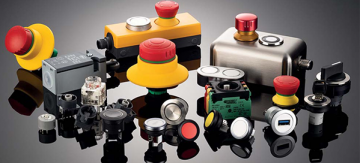

ElektroPrůmysl 07-2021-STOP tlačítka, ovladače a signalizační prvky SCHLEGEL nejen k ovládání strojních zařízení
