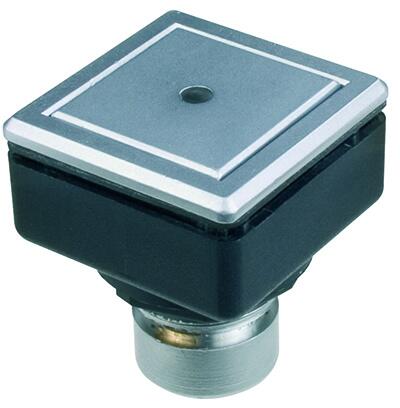

Hlavice tlačítek ANTIVANDAL

Přehled hlavic typu Antivandal

kulatý a čtvercový tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu:  Ø 22 mm
zapuštěná hlavice
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

Tlačítko v antivadlním provedení je zapuštěné, kulatého nebo čtvercového tvaru, vyrobeno z celokovového materiálu (eloxovaný hliník) ve stříbrné barvě. Zvlášť se dodává hlavice a zvlášť kontaktní jednotka. Tlačítko je možné podsvítit. Barva LED v kontaktní jednotce určuje barvu prosvětlení tlačítka.

Přehled ovladačů:
  • Hlavice tlačítek - kulaté nebo čtvercové

Rozšířené informace

  • Označení hlavic tlačítek: RXJUH, QXJUDIP65_CR
  • Výřez do panelu:  Ø 22,3 mm
  • Čelní rozměry: Ø 28 mm
  • Délka dráhy sepnutí: 2,3 mm
  • Stupeň krytí: min. IP 65
  • Montážní rastr dle EN 50007: 30 x 30mm
  • Určeny pro kontaktní jednotky typu CTP..., CTF..., CTLF..., CZ...

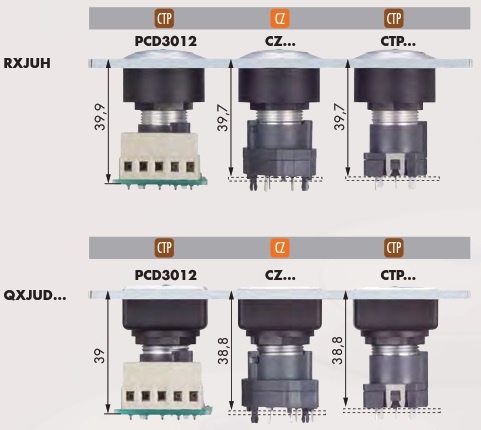

Montážní hloubka ANTIVANDAL s použitými kontakty

Montážní hloubka ANTIVANDAL

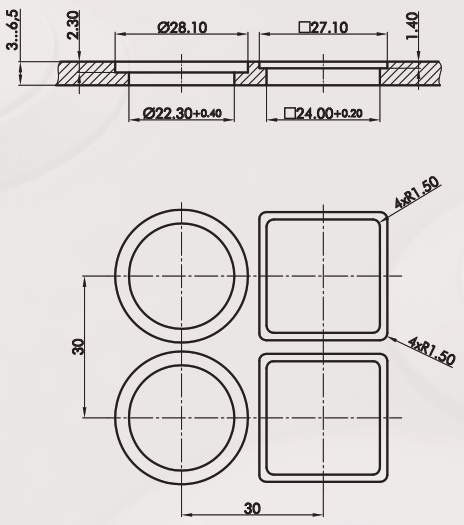

Rozměry výřezů

Rozměry výřezů

Technické údaje

Parametry

Čelní tvarKulatý
Čtvercový
Výřez do paneluØ 22 mm
Čelní rozměrØ 28 mm
PřipojeníPCB deska
Boční provedeníZapuštěná
Zvlášť teplotně odolnábe Ne
Výška čelního pouzdra2 mm
Stupeň krytí (IP)IP 65

Související produkty

Blok kontaktů řada CTLF
Blok kontaktů CTF..., CTLF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
Blok kontaktů řada CTP
Blok kontaktů CTP..
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
Blok kontaktů řada CZTP
Blok kontaktů CZ..
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
