CZ

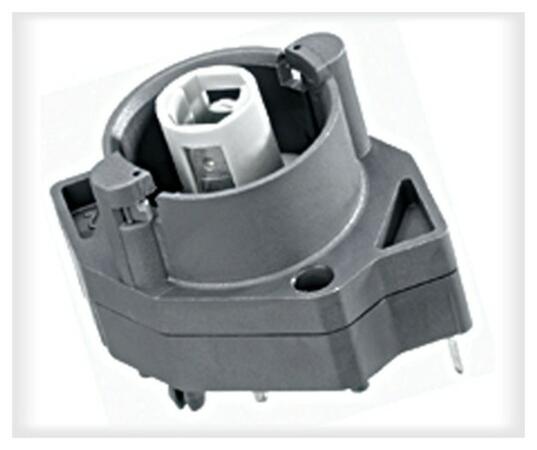

Blok kontaktů řada CZ...
Kontakty pro hlavice ovladačů
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku
Kontaktní jednotky a objímky osvětlení řady CZ... s dráhou sepnutí 3 mm.
Zvlášť se dodává kontaktní jednotka a zvlášť hlavice ovladače. Kontaktní jednotky lze dodat v různých variantách podle funkce, kterou mají splňovat:
- spínací
- rozpínací
- jedním nebo více kontakty
- bez nebo s objímkou pro LED nebo žárovku (v případě osvětlené hlavice ovladače)
Rozšířené informace
Všeobecné údaje:
| Označení kontaktních bloků: | CZ... |
| Schválení | CE, CCC, cCSAus, GOST-R, NV, UL |
| Třída ochrany: | II (izolací) |
| Pracovní dráha: | 3 mm |
| Připojení: | koncovky pro osazení do tištěného spoje |
| Materiál kontaktů: | pozlacené |
| Maximální provozní teploty: | -30 °C .....70°C (bez osvětlení) |
| -30°C .....55°C (s osvětlení - žárovky) | |
| -30°C .....65°C (s osvětlením LED) | |
| Maximální skladovací teploty: | -50°C .....85°C |
| Mechanická životnost: | 1 milion operací |
| Elektrická životnost: | 1 milion cyklů při jmenovitém zatížení |
| Odpor kontatku NO: | < 50mΩ |
| Odpor kontaktu NC: | < 100mΩ |
| Čas přepnutí spínacího kontaktu NO: | < 10ms |
| Čas přepnutí rozpínacího kontaktu NC: | < 10ms |
Technické údaje - osvětlení
| Typ objímky: | T5,5K |
| Max. napětí žárovky: | 60V |
| Max. výkon: | 1,2W |
| Popis: | X1 ....anoda; X2 katoda |
Elektrické vlastnosti
| Provozní napětí: | 20mV ..... 48 V AC/DC |
| Provozní proud: | 0,01mA ... 100mA |
Elektrické parametry dle IEC/EN 60947-5-1 (VDE 0660 část 200)
| Střídavý proud | Stejnosměrný proud | |
| Kategorie použití: | AC12 | DC12 |
| Jmenovité izolační napětí Ui: | 60 V | 60 V |
| Jmenovité provozní napětí Ue: | 48 V | 48 V |
| Jmenovitý provozní proud Ie: | 0,1 A | 0,1A |
| Smluvený tepelný proud: | 100mA | 100mA |
