Hlavice tlačítek QUARTRON-JUWEL

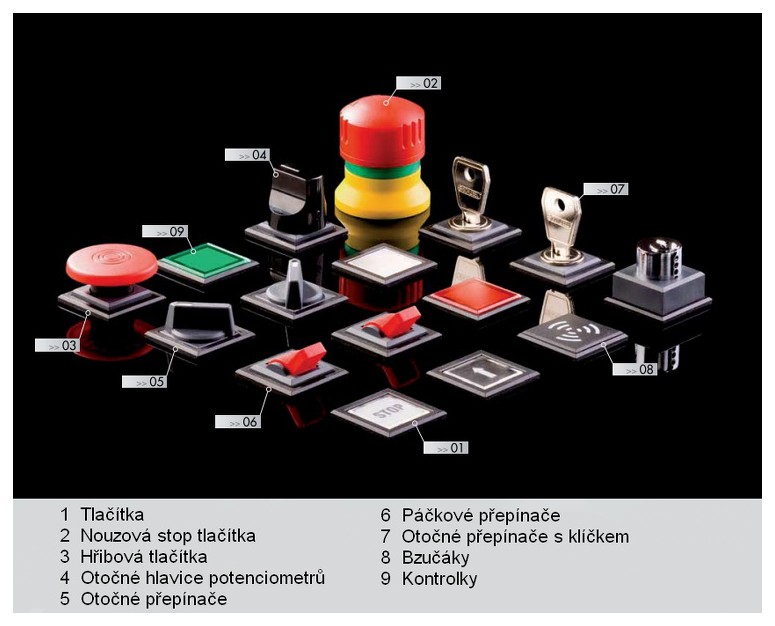

Přehled hlavic typu QUARTRON-JUWEL
- čtvercový tvar
- čelní rozměr: 27 x 27 mm
- výřez do panelu: 24 x 24 mm
- zapuštěná hlavice
- čelní rozměr: 27 x 27 mm
- výřez do panelu: 24 x 24 mm
- zapuštěná hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku

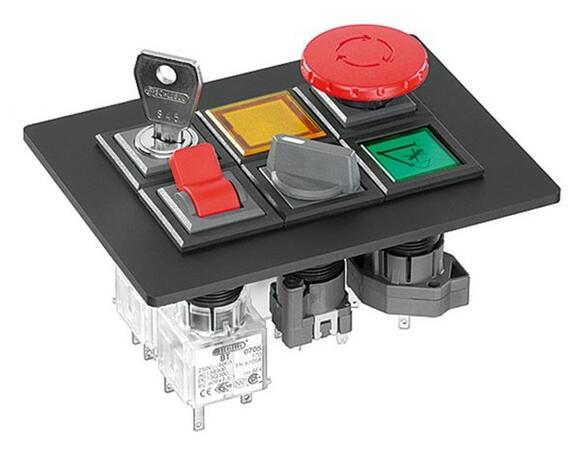

Ovladač QUARTRON-JUWEL, zapuštěný, čtvercového tvaru, plastový, barva tmavě šedá nebo kovově lesklá.Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: QXJ...
- Výřez do panelu: 24 x 24 mm
- Čelní rozměry: 27 x 27 mm
- Výška čelního pouzdra: 2,5 mm
- Délka dráhy sepnutí: 6 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 27 x 27 mm
- Určeny pro kontaktní jednotky typu A..., CT.../CTF..., CZ..., CTP...

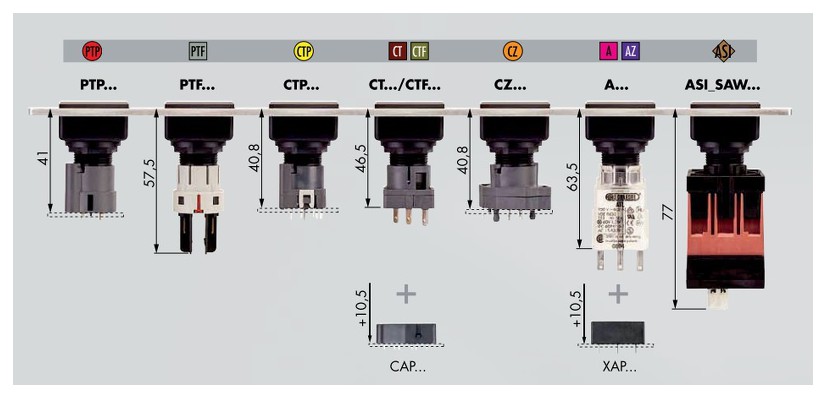

Montážní hloubka QUARTRON-JUWEL s použitými kontaktními bloky

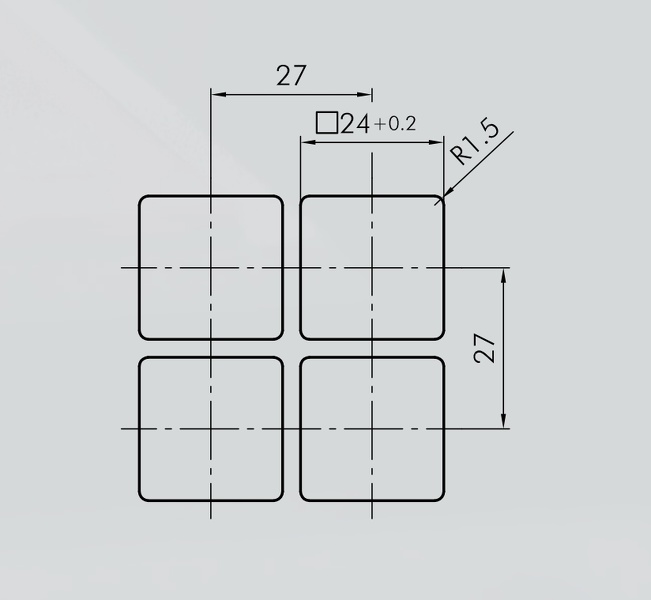

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Čtvercový |
|---|---|
| Výřez do panelu | 24 x 24 mm |
| Čelní rozměr | 27 x 27 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Zapuštěná |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 2,5 mm |
| Stupeň krytí (IP) | IP 65 až IP 67 |
