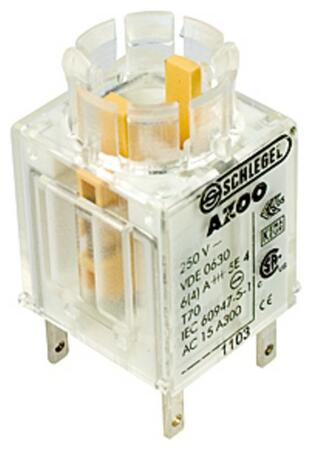

Blok kontaktů řada AZ...
Kontakty pro hlavice ovladačů
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku
Kontaktní jednotky a objímky osvětlení řady AZ... s dráhou sepnutí 6 mm (a 3 mm určeny jen pro některé hlavice ovladačů).Zvlášť se dodává kontaktní jednotka a zvlášť hlavice ovladače. Kontaktní jednotky lze dodat v různých variantách podle funkce, kterou mají splňovat:
- spínací
- rozpínací
- jedním nebo více kontakty
- bez nebo s objímkou pro LED nebo žárovku (v případě osvětlené hlavice ovladače)
- s nebo bez patice pro připojení
Rozšířené informace
Všeobecné údaje:
| Označení kontaktních bloků: | AZ... dvojité mžikové kontakty |
| Schválení | CCC, cCSAus, ENEC05, KEMA, CE, GOST-R, NV, TÜV_Süd |
| Třída ochrany: | II (izolací) |
| Pracovní dráha: | 6mm |
| Připojení: | konektory Faston 2,8 x 0,8mm |
| Materiál kontaktů: | AgNi |
| Maximální provozní teploty: | -30 °C .....70°C (bez osvětlení) |
| Maximální skladovací teploty: | -50°C .....85°C |
| Mechanická životnost: | 1 milion operací |
| Elektrická životnost: | 1 milion cyklů při jmenovitém zatížení |
| Odpor kontaktu NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimální proud: | 1mA (v laboratorních podmínkách) |
| Minimální napětí: | 5 V |
| Čas přepnutí spínacího kontaktu NO: | < 10ms |
| Čas přepnutí rozpínacího kontaktu NC: | < 20ms |
Nuené rozpínání rozpínacího kontaktu NC podle normy EN60947-5-1, příloha K Elektrické údaje dle IEC/EN 60947-5-1
| Střídavý proud | Stejnosměrný proud | |
| Kategorie použití: | AC15 A300 | DC13 Q300 |
| Jmenovité izolační napětí Ui: | 250V | 300V |
| Jmenovité provozní napětí Ue: | 250V | 250V / 125V / 60V / 24V |
| Jmenovitý provozní proud Ie: | 3A | 0,2A / 0,4A / 1A / 2A |
| Vypínací kapacita: | 10Ie | 1,1Ie |
| Smluvený tepelný proud: | 6A | 6A |
Elektrické údaje dle IEC/EN 61058-1
| Jmenovité napětí Ue: | 250V AC |
| Jmenovitý proud Ie: | 6(4)A |
Elektrické vlastnosti pozlacených kontaktů 5μm (dodatek označení typu _AU)
| Provozní napětí: | 20mV ..... 42 V AC/DC |
| Provozní proud: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
Soubory ke stažení
