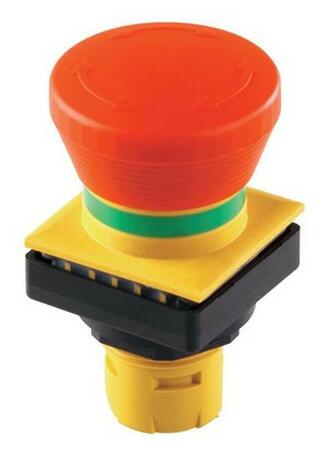

Nouzová tlačítka
- čtvercový i kulatý tvar
- čelní rozměr: dle typu
- výřez do panelu: dle typu
- vysunutá hlavice
- čelní rozměr: dle typu
- výřez do panelu: dle typu
- vysunutá hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

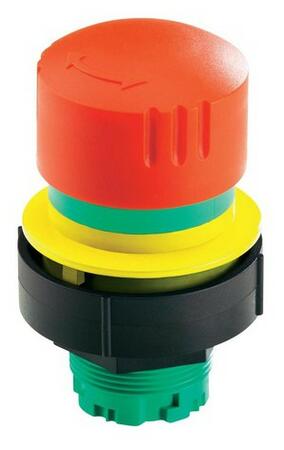

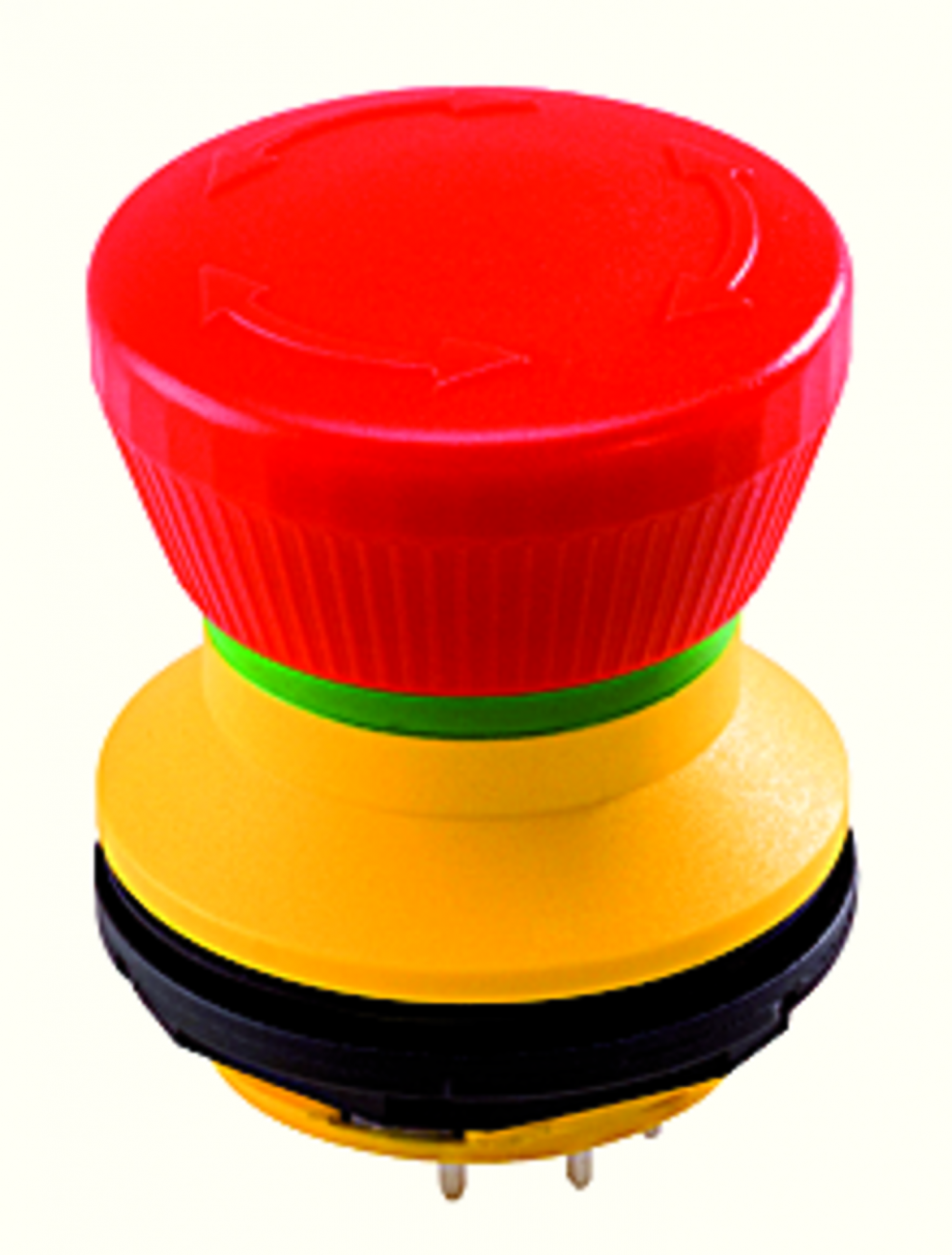

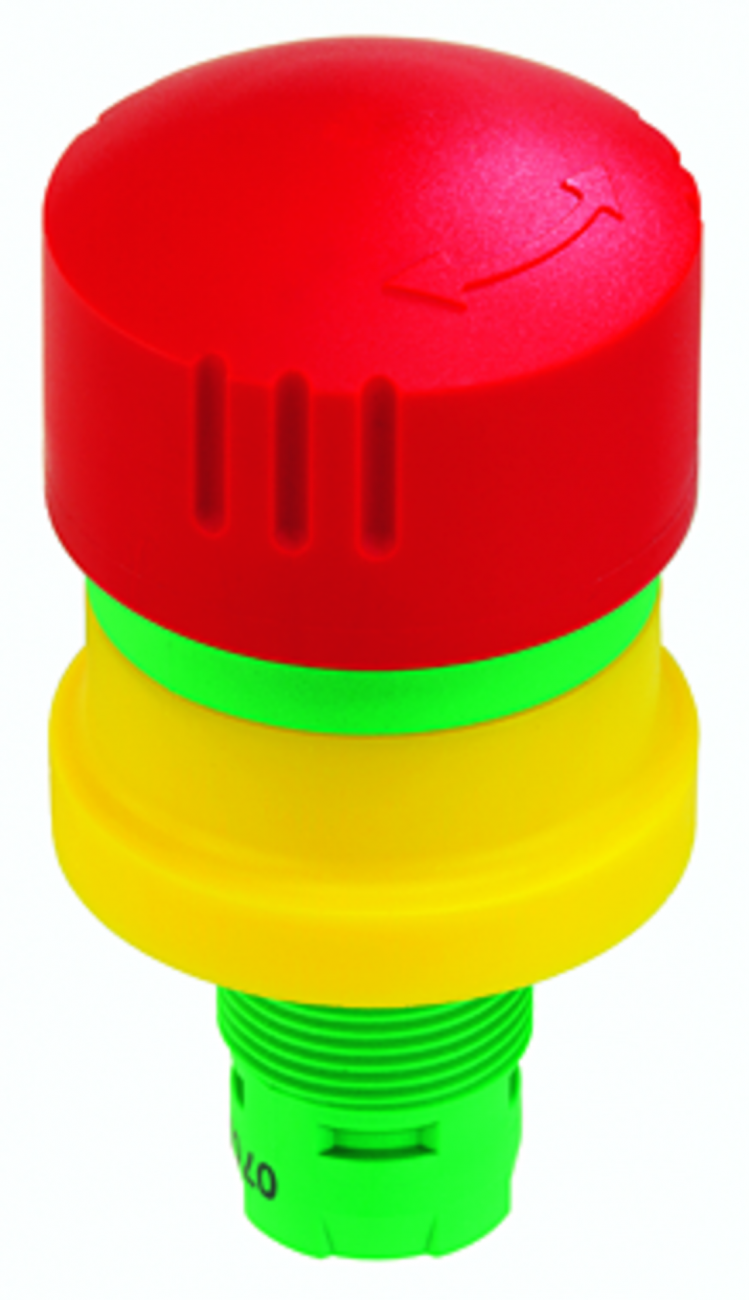

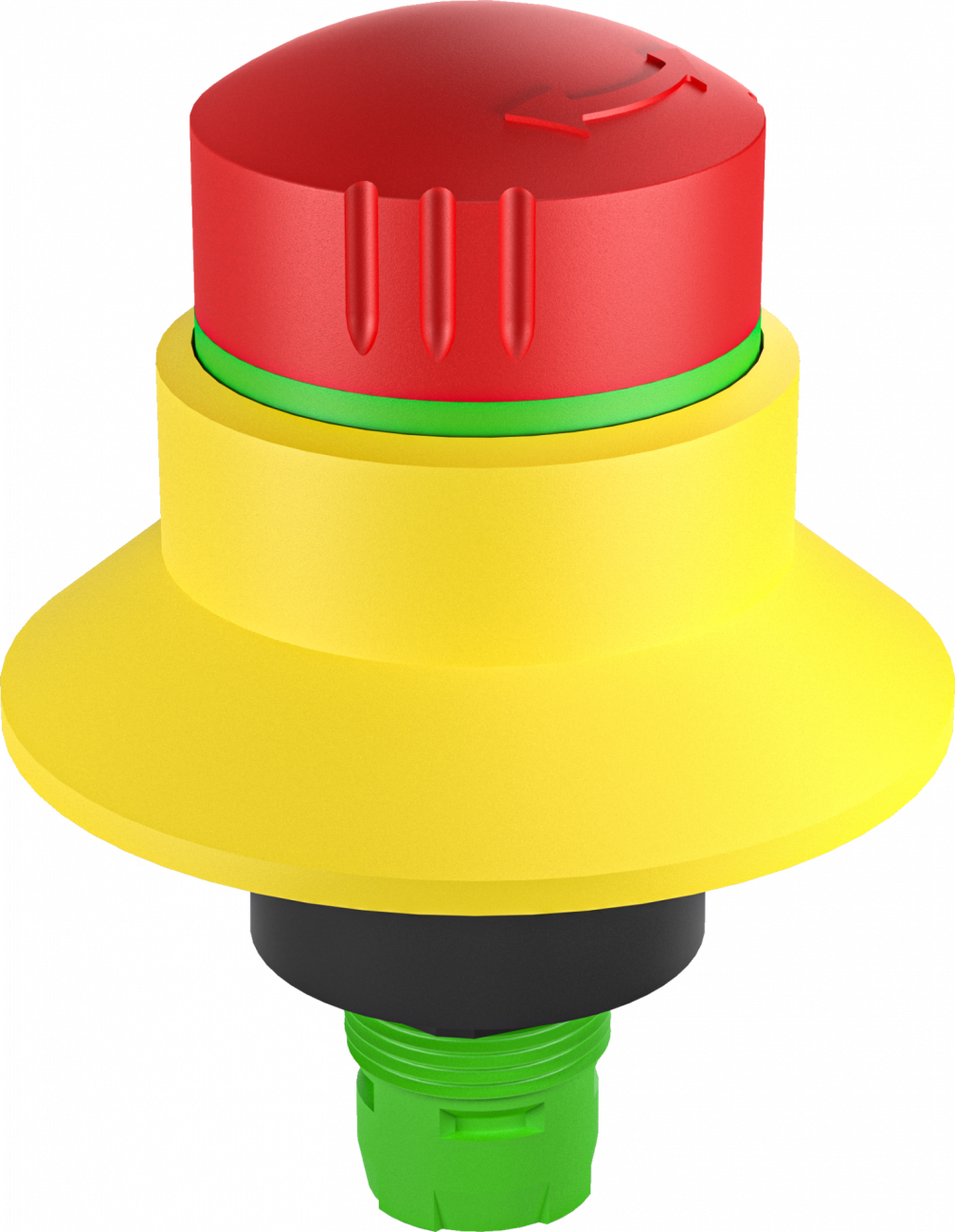

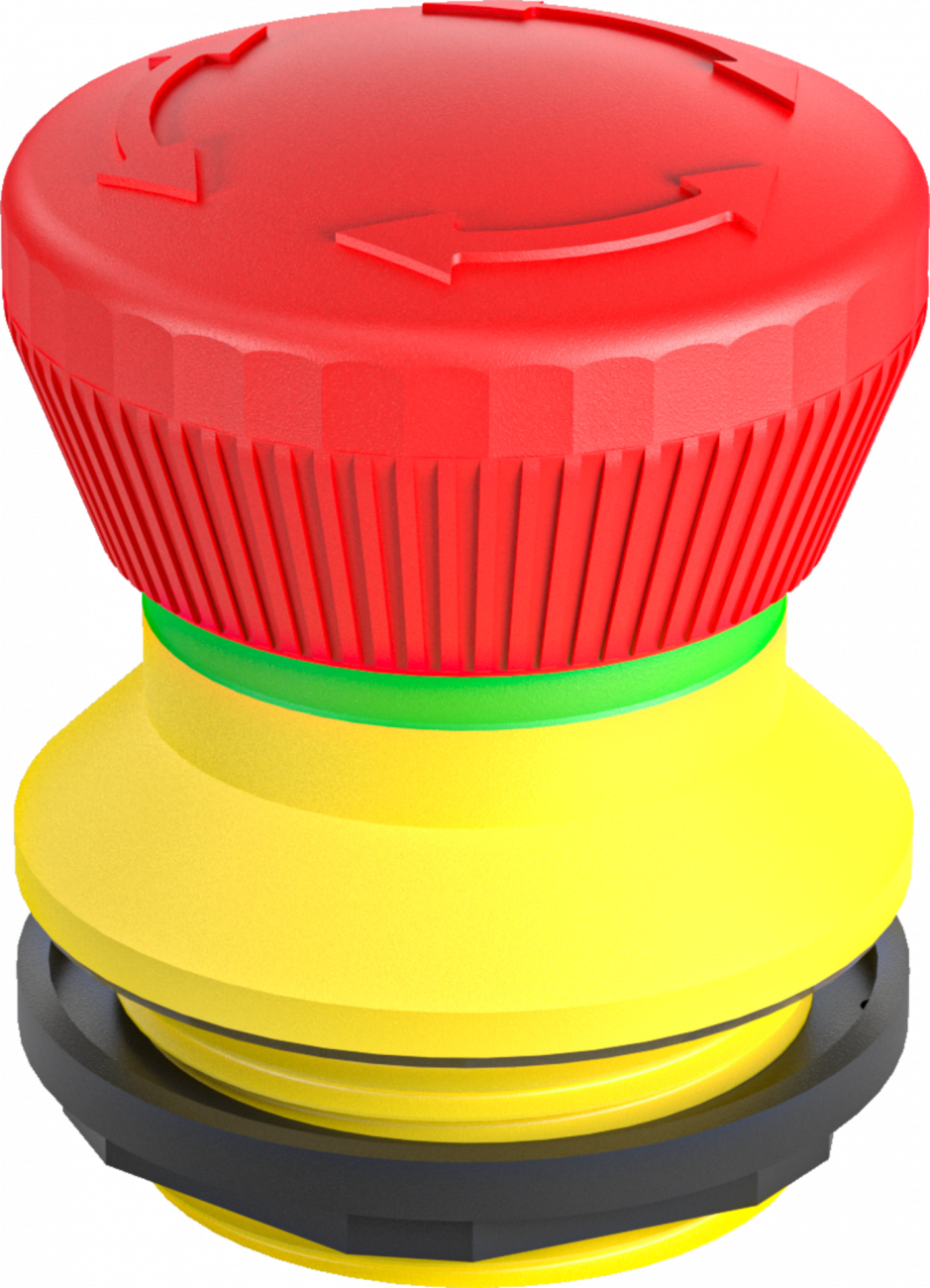

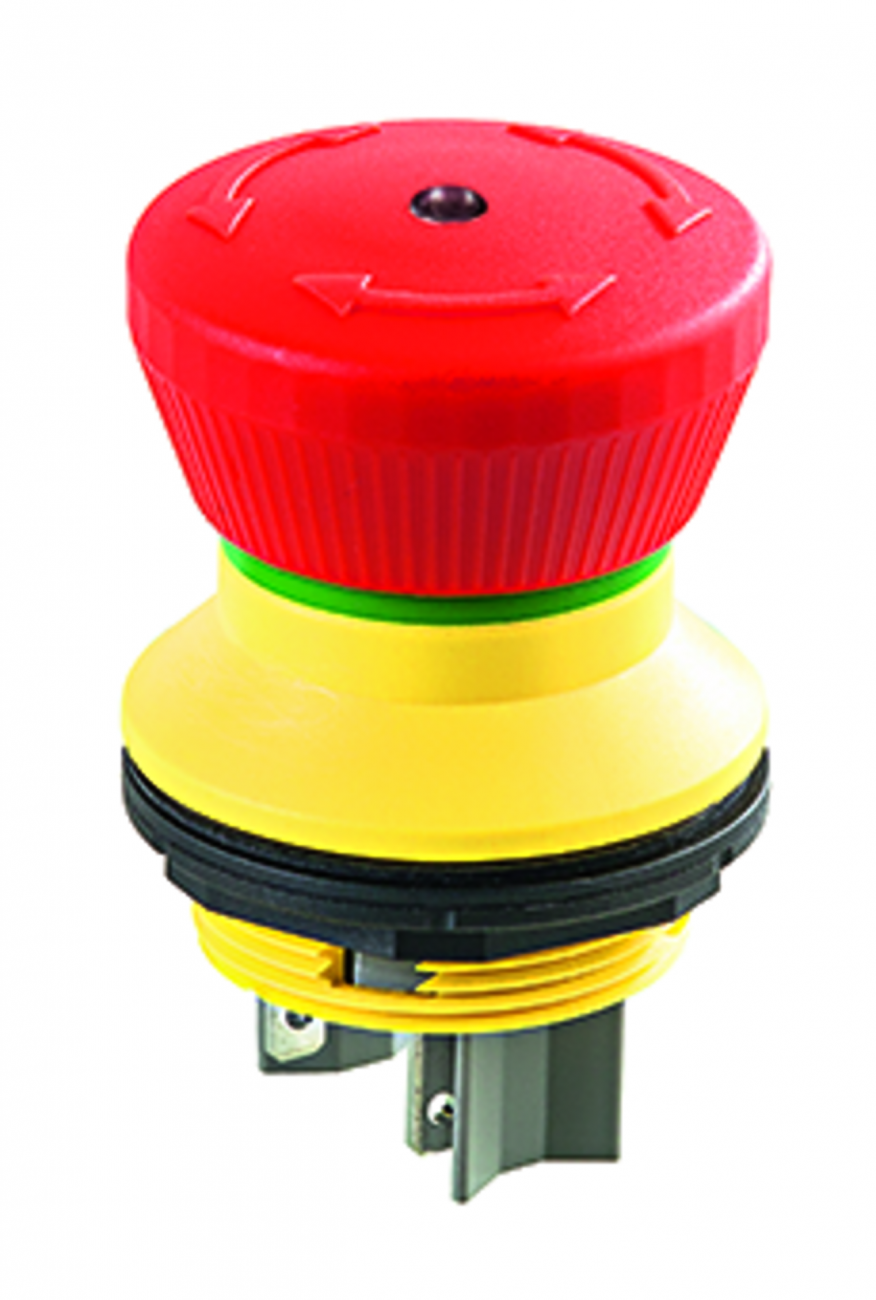

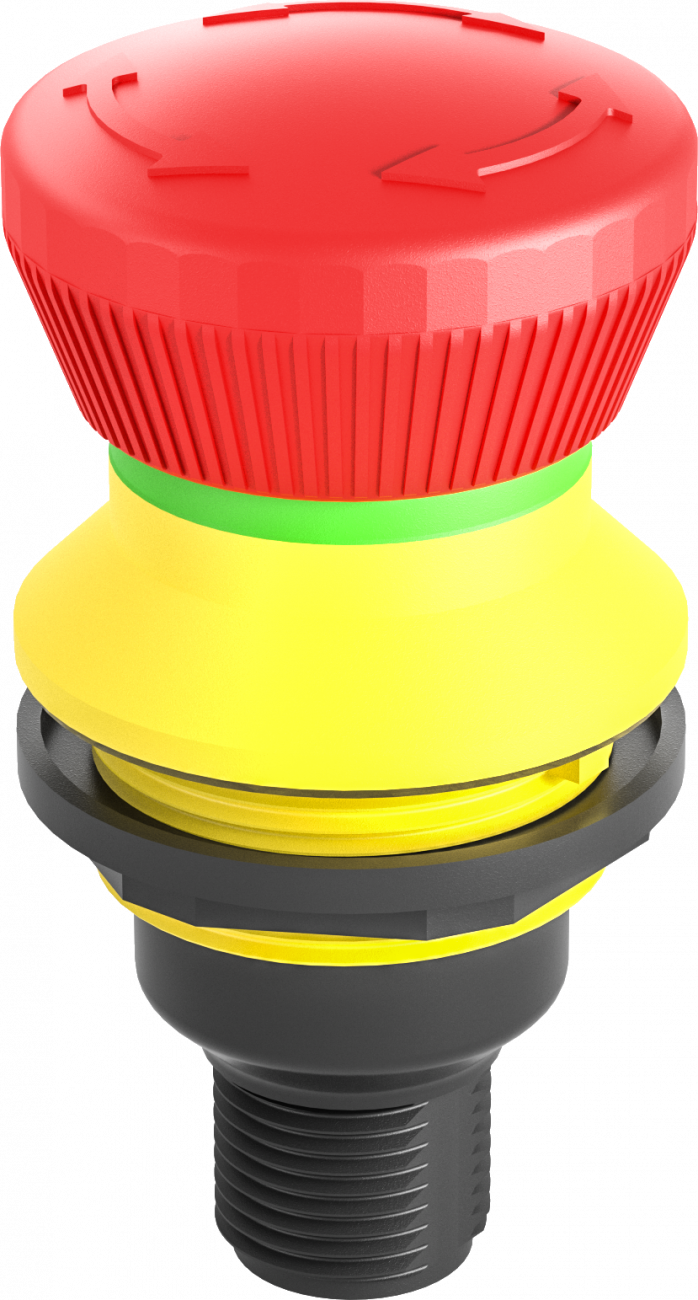

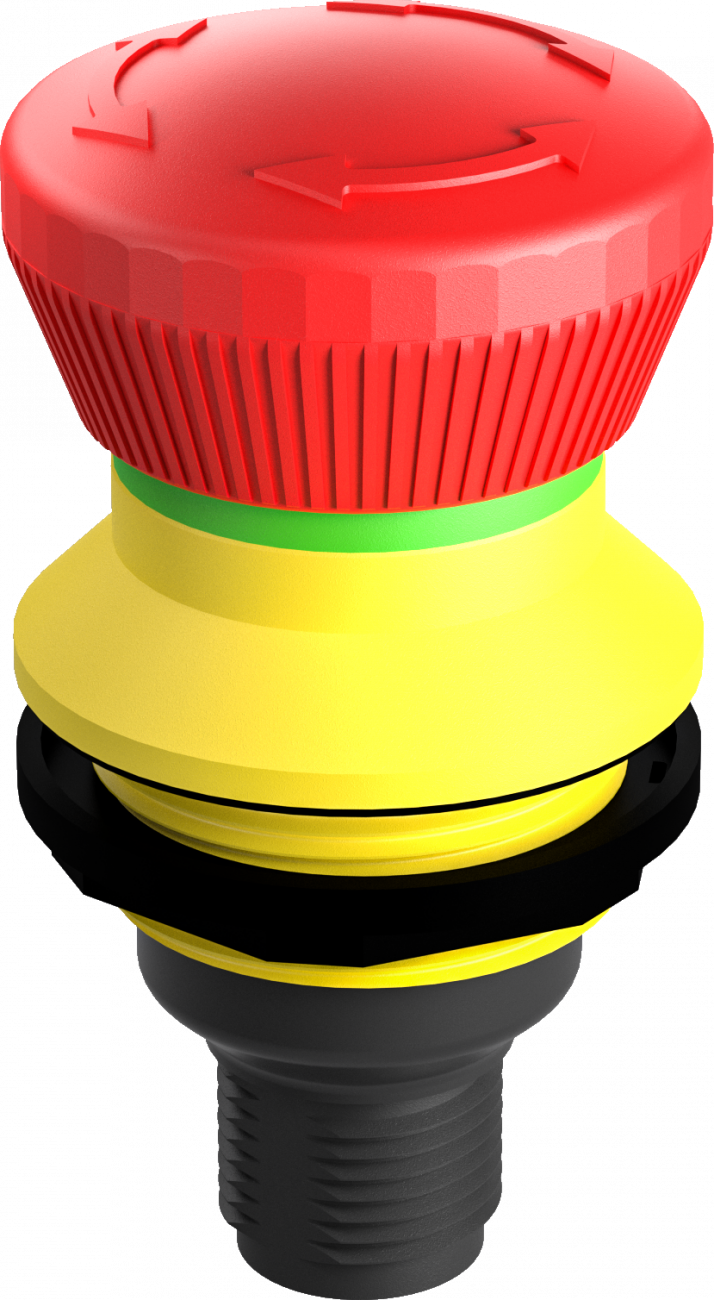

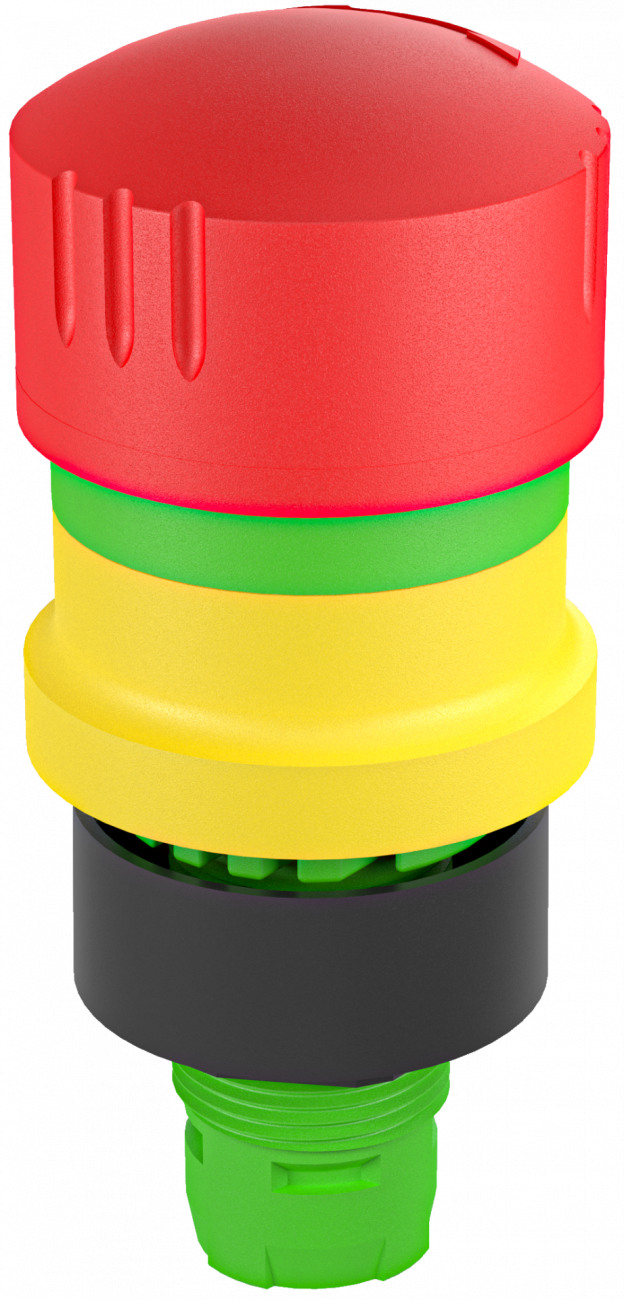

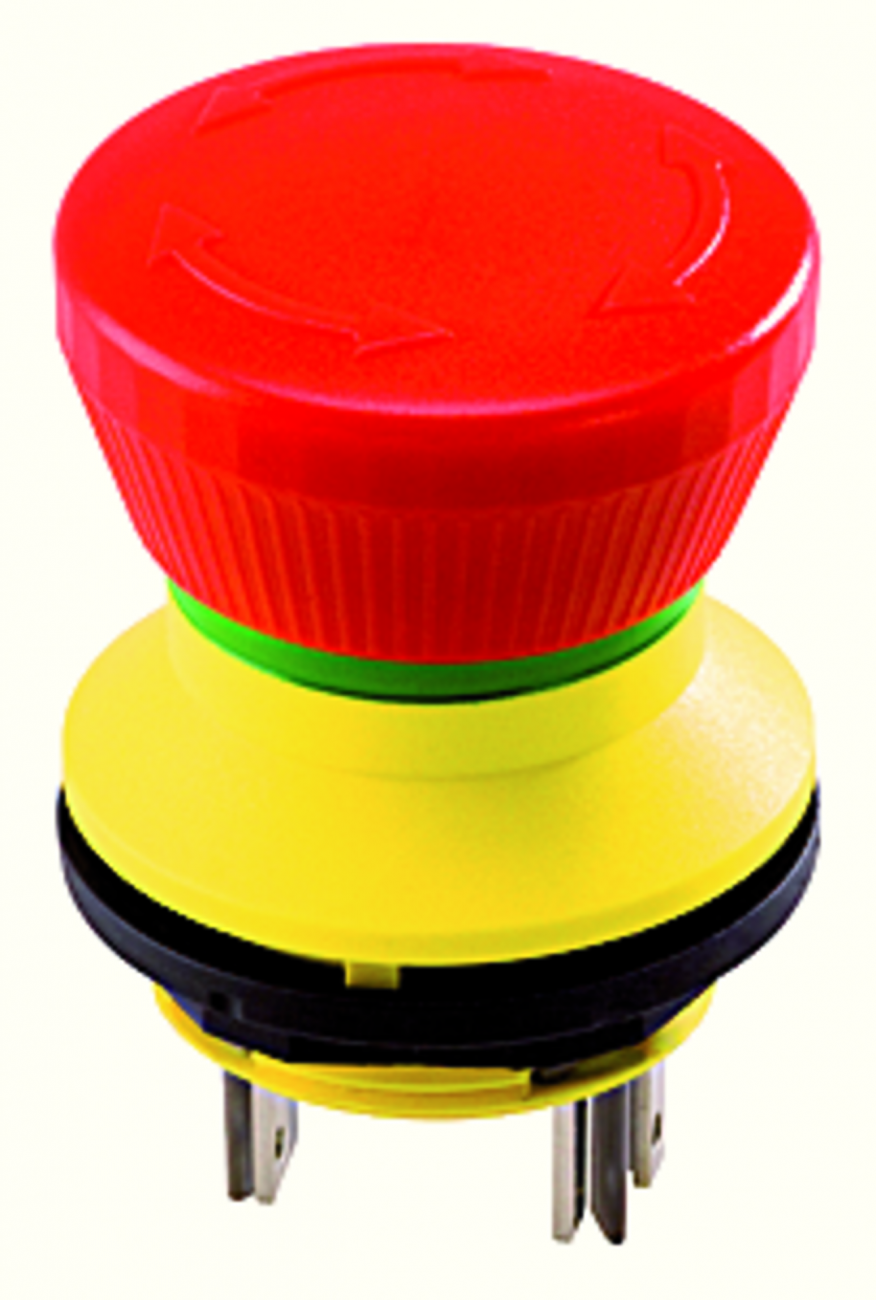

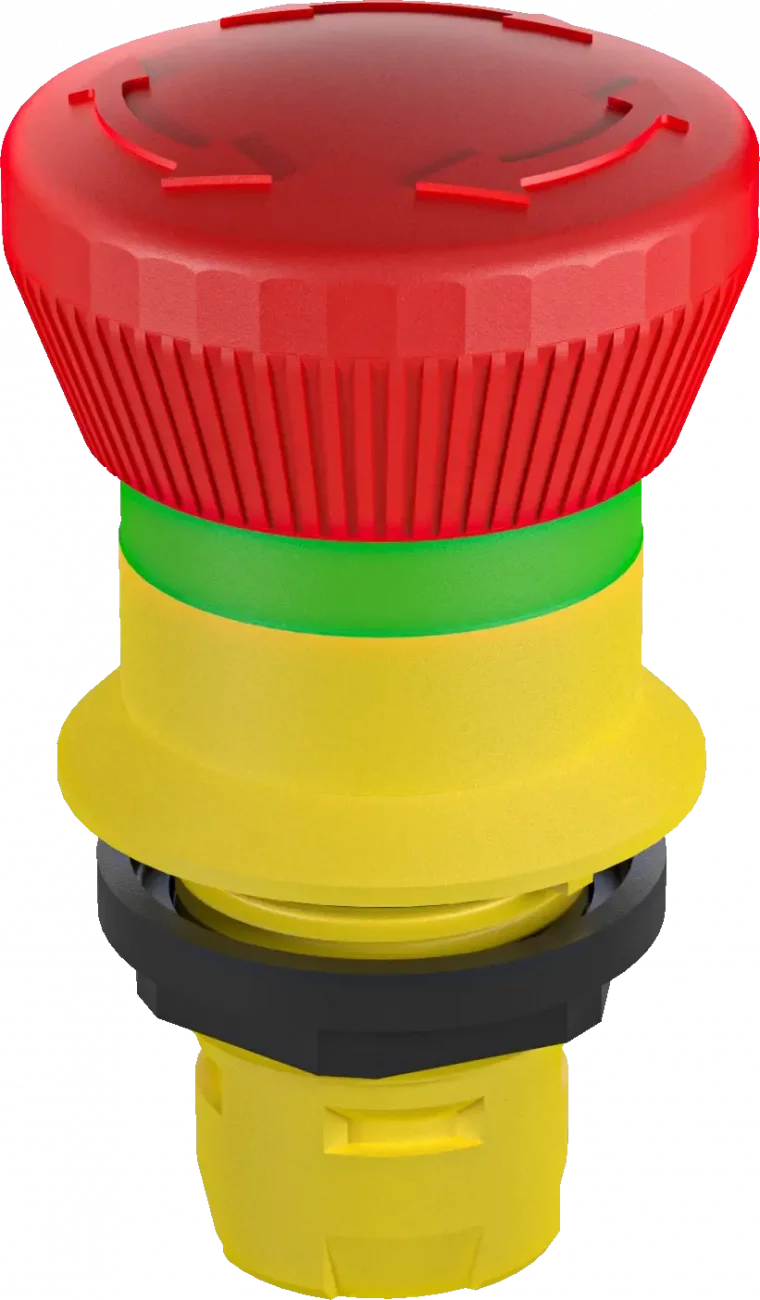

Nouzová tlačítka mají vysunutou hlavicí kulatého tvaru s kruhovým nebo čtvercovým výřezem do panelu.Hlavice jsou primárně určená k nouzovému vypnutí a rozpojení elektrického obvodu při nouzové situaci.
K rozpojení a vypnutí elektrického obvodu nastane i při jejich poškození, což je jejich nedílnou výhodou.
Kompletní nouzové tlačítko se skládá ze dvou částí, které se zvlášť objednávají:
- hlavize nouzového tlačítka
- kontaktní jednotky

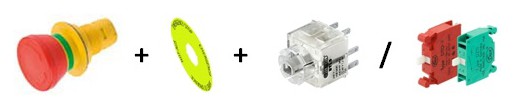

Kompletní sestava tlačítka včetně kontaktu:
hlavice příslušenství kontakty

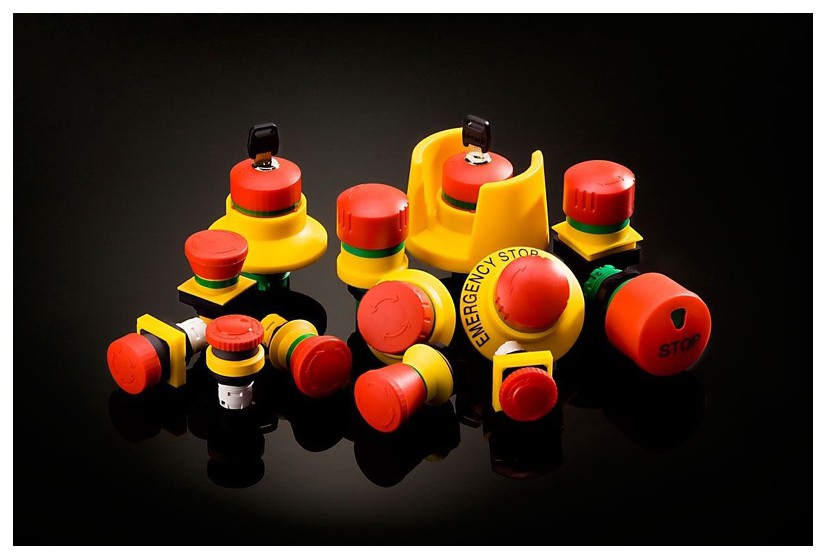

Přehled nouzových tlačítek:
Rozšířené informace
- Označení hlavic tlačítek - dle typů kontaktních systémů (viz. katalog)
- Výřez do panelu:
- kruhový tvar Ø 16,2 mm, Ø 22,3 mm a Ø 30,5 mm
- čtvercový tvar 23 x 23 mm, 24 x 24 mm a 26 x 26 mm - Čelní rozměry objímky:
- kruhový tvar od Ø 25 mm až do Ø 70 mm
- čtvercový tvar od 25 x 25 mm do 30 x 30 mm - Výška viditelné části hlavice: od 19 mm až do 44 mm
- Délka dráhy sepnutí: dle typů kontaktních systémů
- Stupeň krytí: IP 65, IP 66 a IP 69K
- Montážní rastr dle EN 50007 - dle typů kontaktních systémů
- Připojení: kontaktní jednotky nebo na desku plošných spojů (PCB)

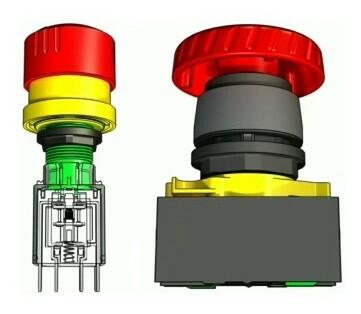

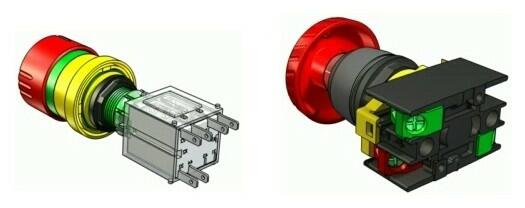

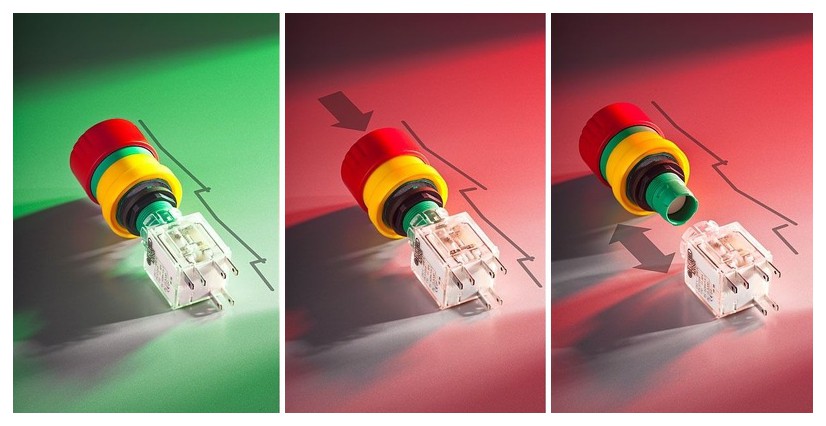

Nouzové rozpojení tlačítka a kontaktu při poruše
Technické údaje
Parametry
| Čelní tvar | Kulatý Čtvercový |
|---|---|
| Výřez do panelu | 23 x 23 mm 24 x 24 mm 26 x 26 mm Ø 16 mm Ø 22 mm Ø 30,5 mm |
| Čelní rozměr | 24 x 24 mm 25 x 25 mm 27 x 27 mm 28 x 28 mm 30 x 30 mm Ø 24 mm Ø 25 mm Ø 28 mm Ø 30 mm Ø 36 mm |
| Připojení | Kontaktní jednotky Modulární kontakty PCB deska |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 19 mm - 44 mm |
| Stupeň krytí (IP) | IP 65 až IP 67 až IP 69K |
Soubory ke stažení
Filtrace
Typ dokumentu
Typ dokumentu:
Související produkty
Blok kontaktů AZ...Blok kontaktů řada AZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů BZ...Blok kontaktů řada BZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
Na dotazDetail produktu
Blok kontaktů BZ...KBlok kontaktů řada BZ...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů DS...Blok kontaktů řada DS...
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Na dotazDetail produktu
Blok kontaktů ET...Blok kontaktů řada ET...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů PTF..., PTP...Blok kontaktů řada PTF..., PTP...
- připojení pomocí konektorů Faston nebo do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
