Blok kontaktů řada DS...
Modulové kontakty pro hlavice ovladačů
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

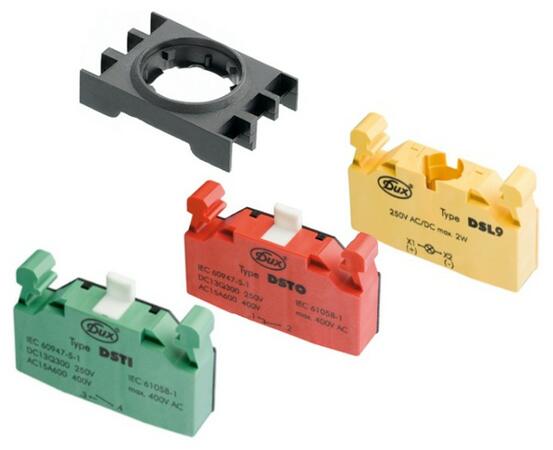

Kontaktní jednotky a objímky osvětlení řady DS... s dráhou sepnutí 5 mm.
Zvlášť se dodává kontaktní jednotka a zvlášť hlavice ovladače. Kontaktní jednotky lze dodat v různých variantách podle funkce, kterou mají splňovat:
- spínací
- rozpínací
- jedním nebo více kontakty
- bez nebo s objímkou pro LED nebo žárovku (v případě osvětlené hlavice ovladače)
Rozšířené informace
Všeobecné údaje:
| Označení kontaktních bloků: | DS... |
| Schválení | CE, CSA, GOST-R, KEMA KEUR, UKS |
| Třída ochrany: | II (izolací) |
| Pracovní dráha: | 5 mm |
| Připojení: | násuvné připojení / 0,75 ... 2,5 mm2 |
| Materiál kontaktů: | AgNi |
| Maximální provozní teploty: | -25 °C .....55°C (s nebo bez osvětlení) |
| Maximální skladovací teploty: | -50°C .....85°C |
| Mechanická životnost: | 50 000 operací |
| Elektrická životnost: | 50 000 cyklů při jmenovitém zatížení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimální proud: | 5mA (v laboratorních podmínkách) |
| Minimální napětí: | 24 V |
| Čas přepnutí spínacího kontaktu NO: | < 10ms |
| Čas přepnutí rozpínacího kontaktu NC: | < 10ms |
| Rozpínací kontakt NC podle normy EN60947-5-1, příloha K |
Elektrické údaje dle IEC/EN 60947-5-1
| Střídavý proud | Stejnosměrný proud | |
| Kategorie použití: | AC15 A600 | DC13 Q300 |
| Jmenovité izolační napětí Ui: | 600V | 400V |
| Jmenovité provozní napětí Ue: | 240V / 380V | 250V / 125V / 60V / 24V |
| Jmenovitý provozní proud Ie: | 3A / 1,9A | 0,27A / 0,55A / 1A / 2A |
| Vypínací kapacita: | 10Ie | 1,1Ie |
| Smluvený tepelný proud: | 16A |
Elektrické údaje dle IEC/EN 61058-1
| Jmenovité napětí Ue: | 250V AC | / 400 VAC |
| Jmenovitý proud Ie: | 16(10)A | / 10(5)A |
Technické údaje - osvětlení
| Typ objímky: | BA9s |
| Max. napětí žárovky: | 250V |
| Max. výkon: | 2W |
| Popis: | X1 ....anoda; X2 katoda |
Elektrické vlastnosti pozlacených kontaktů 5μm (dodatek označení typu _AU)
| Provozní napětí: | 20mV ..... 42 V AC/DC |
| Provozní proud: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
