Hlavice tlačítek QUARTEX-R-JUWEL

Přehled hlavic typu QUARTEX-R-JUWEL

- čtvercový tvar
- čelní rozměr: 30 x 30 mm
- výřez do panelu: 26 x 26 mm
- polo-zapuštěná hlavice
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

Ovladač QUARTEX-R-JUWEL, zapuštěný, čtvercového tvaru, plastový, barva tmavě šedá nebo kovově lesklá.Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.

Přehled ovladačů:
  • Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
  • Otočné přepínače
  • Otočné přepínače s klíčkem
  • Páčkové přepínače
  • Nouzová stop tlačítka
  • Bzučáky
  • Signálky + čočky
  • Příslušenství: držáky štítků, hmatníky (čočky), štítky

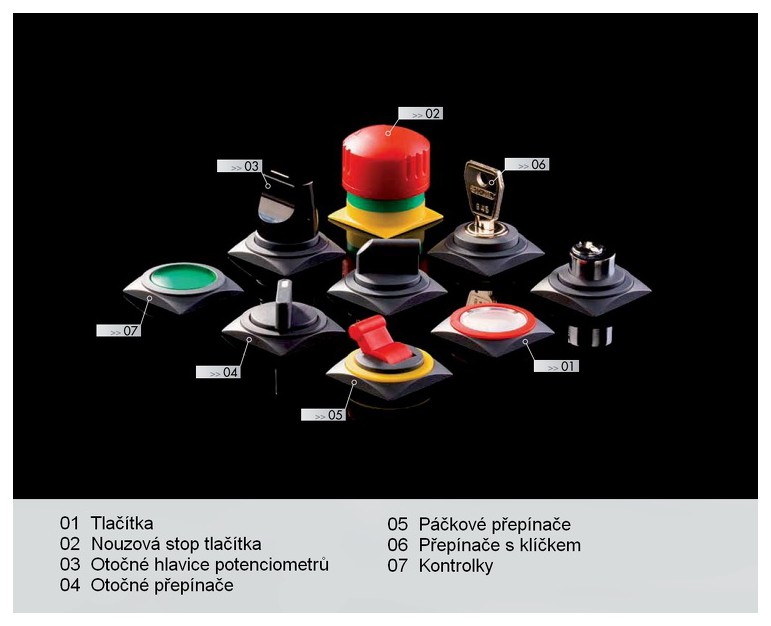

Přehled typů QUARTEX-R-JUWEL


Rozšířené informace

  • Označení hlavic tlačítek: QRJ...
  • Výřez do panelu:  26 x 26 mm
  • Čelní rozměry: 30 x 30 mm
  • Výška čelního pouzdra: 6 mm
  • Délka dráhy sepnutí: 6 mm
  • Stupeň krytí: min. IP 65
  • Montážní rastr dle EN 50007: 30 x 50mm
  • Určeny pro kontaktní jednotky typu ET..., DS..., DT.../DL..., M...

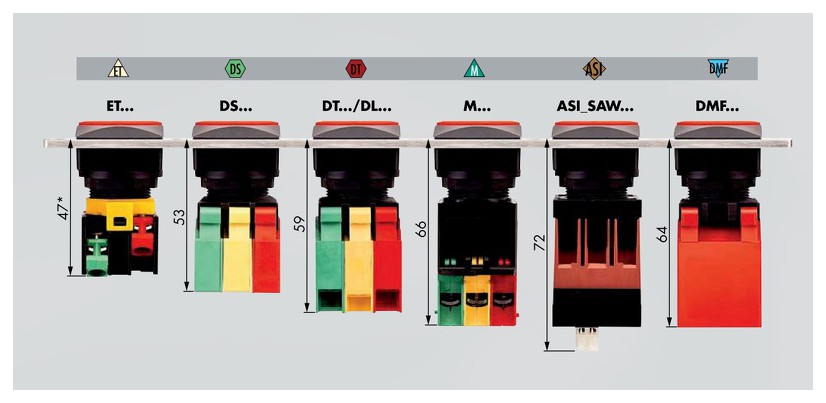

Montážní hloubka QUARTEX-R-JUWEL s použitými kontaktními bloky

Montážní hloubka QUARTEX-R-JUWEL

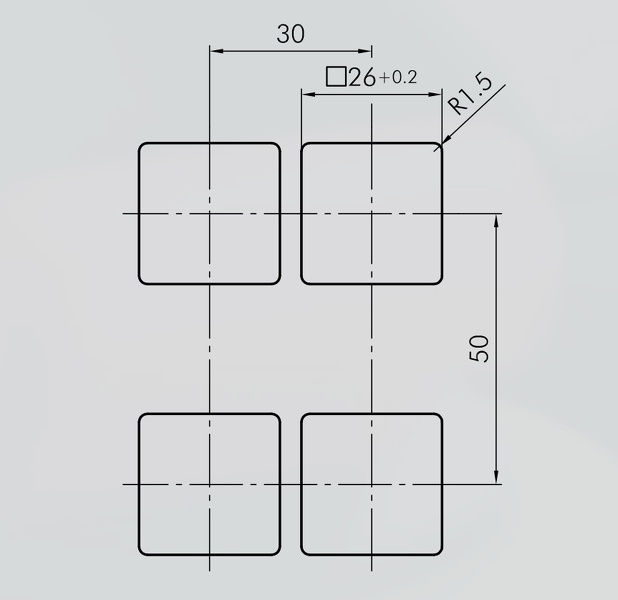

Rozměry výřezů

Rozměry výřezů

Technické údaje

Parametry

Čelní tvarČtvercový
Výřez do panelu26 x 26 mm
Čelní rozměr30 x 30 mm
PřipojeníModulární kontakty
Boční provedeníZapuštěná
Zvlášť teplotně odolnábe Ne
Výška čelního pouzdra6 mm
Stupeň krytí (IP)IP 65
až IP 67

Související produkty

Blok kontaktů řada DSTO
Blok kontaktů DS...
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Blok kontaktů řada DTI
Blok kontaktů DT...
- připojení pomocí pružinových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Blok kontaktů řada E
Blok kontaktů ET...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Blok kontaktů řada MTI
Blok kontaktů MT...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
