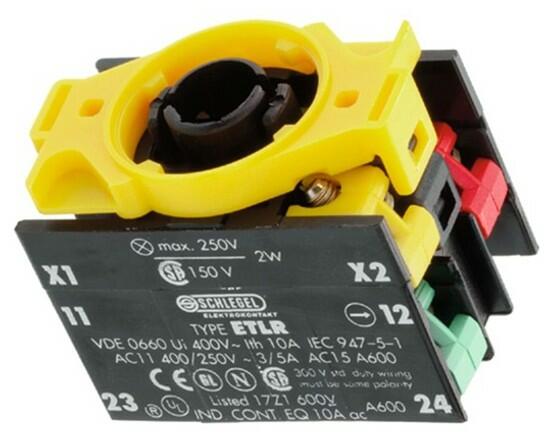

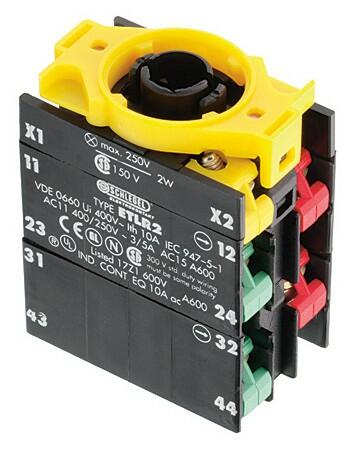

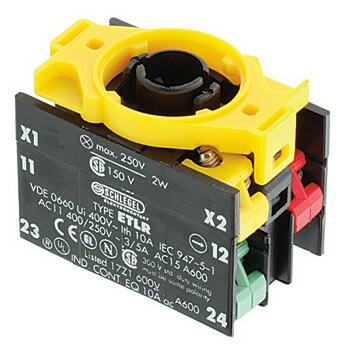

Blok kontaktů řada ET...
Modulové kontakty pro hlavice ovladačů
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku

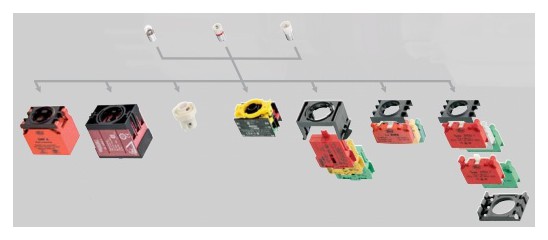

Kontaktní jednotky a objímky osvětlení řady ET... s dráhou sepnutí 6 mm.Zvlášť se dodává kontaktní jednotka a zvlášť hlavice ovladače. Kontaktní jednotky lze dodat v různých variantách podle funkce, kterou mají splňovat:
- spínací
- rozpínací
- jedním nebo více kontakty
- bez nebo s objímkou pro LED nebo žárovku (v případě osvětlené hlavice ovladače)
Rozšířené informace
Všeobecné údaje:
| Označení kontaktních bloků: |
ET... |
| Schválení |
CE, CSA, GOST-R, UL |
| Třída ochrany: | II (izolací) |
| Pracovní dráha: | 6 mm |
| Připojení: | šroubové svorkovnice |
| Materiál kontaktů: | AgNi |
| Maximální provozní teploty: | -30 °C .....70°C (bez osvětlení) |
| -30°C .....55°C (s osvětlení - žárovky) | |
| -30°C .....65°C (s osvětlením LED) | |
| Maximální skladovací teploty: | -50°C .....70°C |
| Mechanická životnost: | 1 milion operací |
| Elektrická životnost: | 1 milion cyklů při jmenovitém zatížení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimální proud: | 1mA (v laboratorních podmínkách) |
| Minimální napětí: | 5 V |
| Čas přepnutí spínacího kontaktu NO: | < 10ms |
| Čas přepnutí rozpínacího kontaktu NC: | < 10ms |
Rozpínací kontakt NC podle normy EN60947-5-1, příloha K
Elektrické údaje dle IEC/EN 60947-5-1
| Střídavý proud | Stejnosměrný proud | |
| Kategorie použití: | AC15 | DC13 |
| Jmenovité izolační napětí Ui: | 400V | 400V |
| Jmenovité provozní napětí Ue: | 400V / 250V | 400V / 250V / 125V / 60V / 24V |
| Jmenovitý provozní proud Ie: | 3A / 5A | 0,12A / 0,2A / 0,4A / 1A / 2A |
| Vypínací kapacita: | 10Ie | 1,1Ie |
| Smluvený tepelný proud: | 10A | 10A |
Elektrické údaje dle IEC/EN 61058-1
| Jmenovité napětí Ue: | 250V AC | / 440 VAC |
| Jmenovitý proud Ie: | 10(6)A | / 6(3)A |
Technické údaje - osvětlení
| Typ objímky: | BA9s |
| Max. napětí žárovky: | 250V (CSA max. 150V) |
| Max. výkon: | 2W |
| Popis: | X1 ....anoda; X2 katoda |
Elektrické vlastnosti pozlacených kontaktů 5μm (dodatek označení typu _AU)
| Provozní napětí: | 20mV ..... 42 V AC/DC |
| Provozní proud: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
