Hlavice tlačítek RVA

Přehled hlavic typu RVA

- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu:  Ø 22 mm
- vysunutá hlavice
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Patrik Popela
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.

Popis výrobku

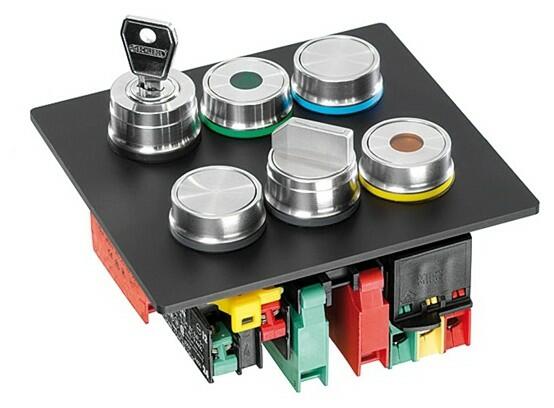

Ovladač RVA, nezapuštěný, kulatého tvaru z ušlechtilé oceli, barva kovově lesklá.
Zvlášť se dodává ovladač a zvlášť kontaktní jednotka.

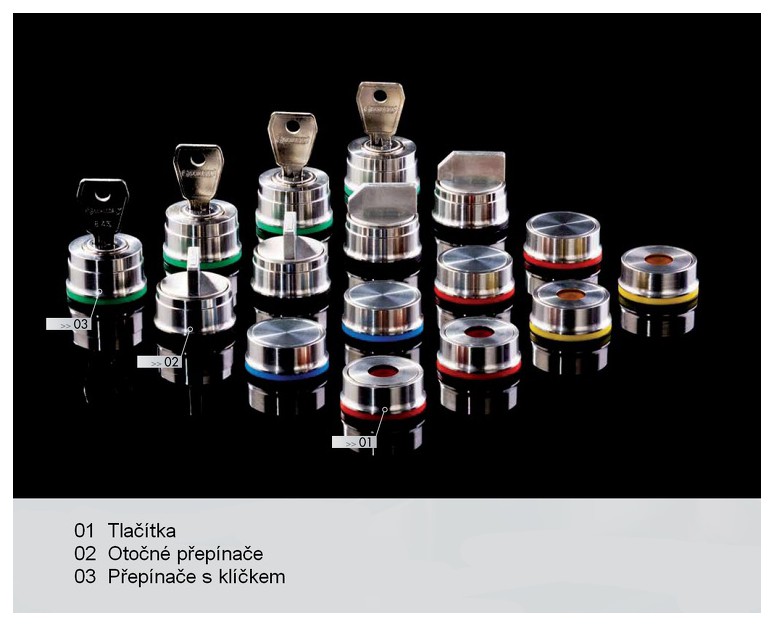

Přehled ovladačů:
  • Hlavice tlačítek
  • Otočné přepínače

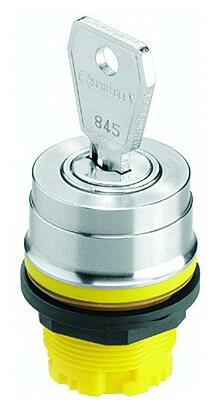

  • Otočné přepínače s klíčkem
  • Signálky + barevné kombinace

Přehled typů RVA


Rozšířené informace

  • Označení hlavic tlačítek: RVA...
  • Výřez do panelu:  Ø 22,3 mm
  • Čelní rozměry:  Ø 28 mm
  • Výška čelního pouzdra: 12 mm
  • Délka dráhy sepnutí: 6 mm
  • Stupeň krytí: min. IP 65, IP 67, IP 69K
  • Montážní rastr dle EN 50007: 30 x 50 mm
  • Určeny pro kontaktní jednotky typu DMF..., DS..., DT..., ET..., MT...

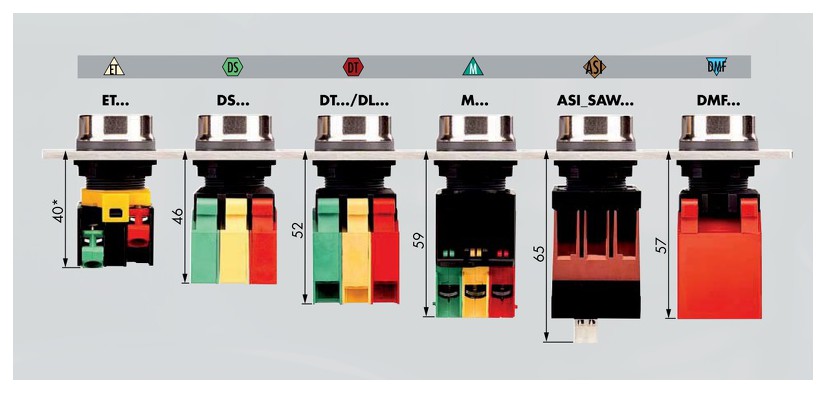

Montážní hloubka RVA s použitými kontaktními bloky

Montážní hloubka RVA

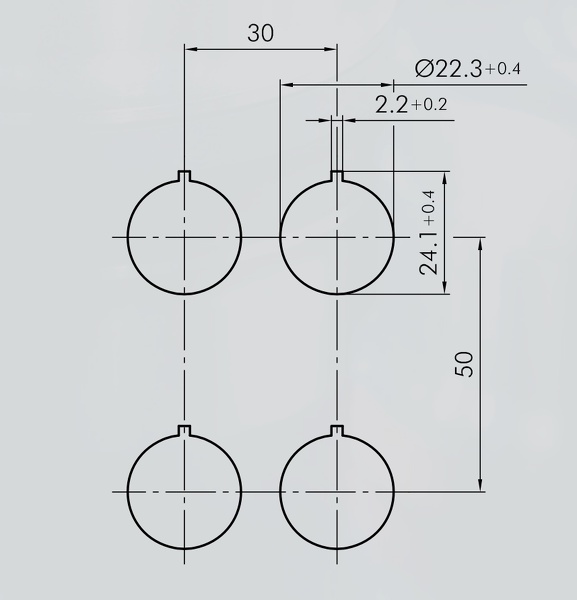

Rozměry výřezů

Rozměry výřezů

Technické údaje

Parametry

Čelní tvarKulatý
Výřez do paneluØ 22 mm
Čelní rozměrØ 28 mm
PřipojeníModulární kontakty
Boční provedeníVysunutá
Zvlášť teplotně odolnábe Ne
Výška čelního pouzdra12 mm
Stupeň krytí (IP)IP 65
až IP 67
až IP 69K

Související produkty

Blok kontaktů řada DSTO
Blok kontaktů DS...Blok kontaktů řada DS...
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Blok kontaktů řada DTI
Blok kontaktů DT...Blok kontaktů řada DT...
- připojení pomocí pružinových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Blok kontaktů řada E
Blok kontaktů ET...Blok kontaktů řada ET...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Blok kontaktů řada MTI
Blok kontaktů MT...Blok kontaktů řada MT...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
