Blok kontaktů řada DT...
Modulové kontakty pro hlavice ovladačů
- připojení pomocí pružinových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Cena od 10,60 Kč
od 12,83 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (8)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu Blok kontaktů řada DT... (8)

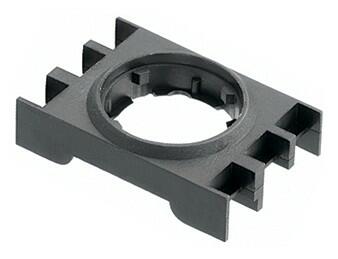

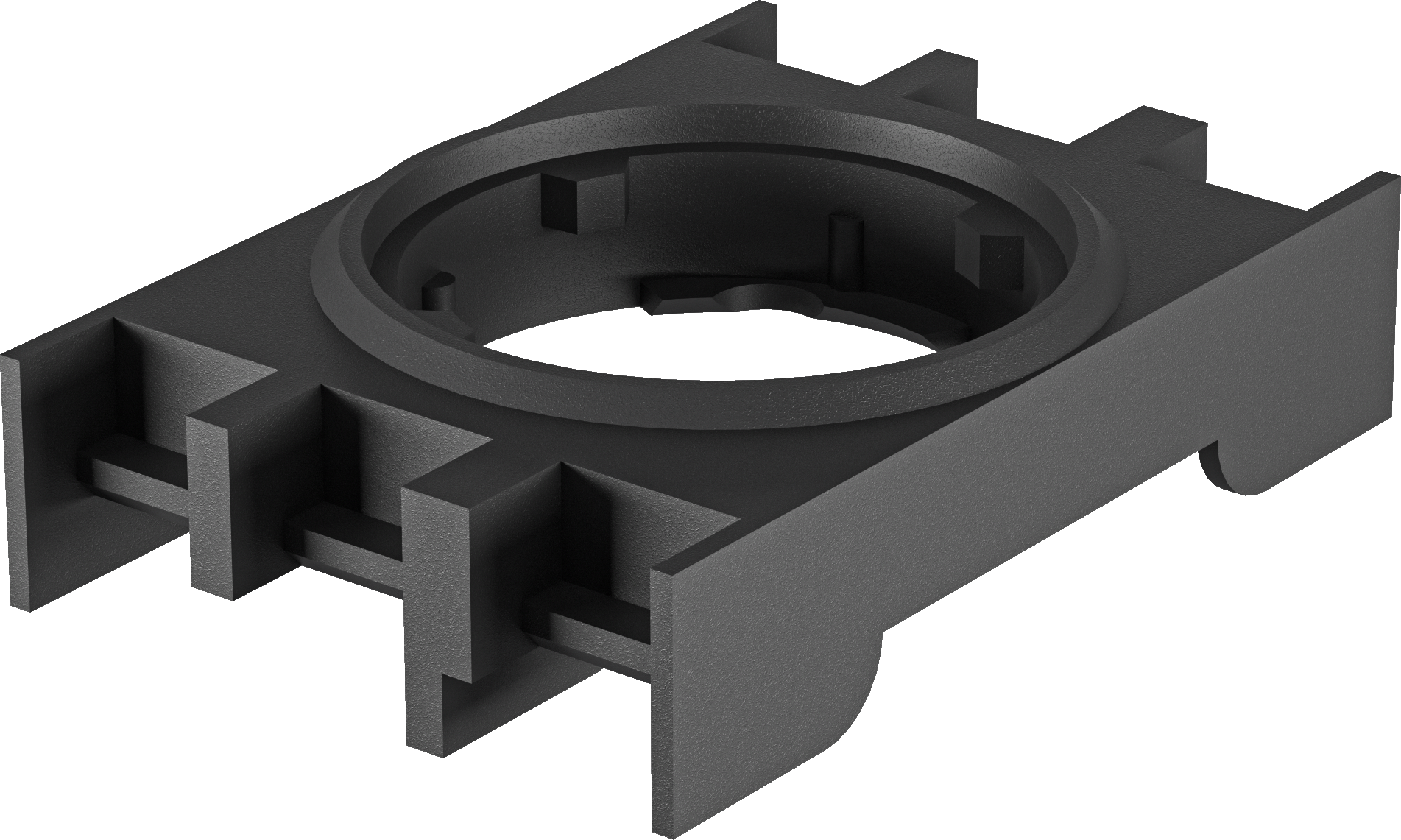

Držák modulů
Pro tři moduly typu M...; S bajonetovým zámkem pro uchycení hlavic.
OBJ: MHR_3
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
10,60 Kč/ks
12,83 Kč s DPH
+-

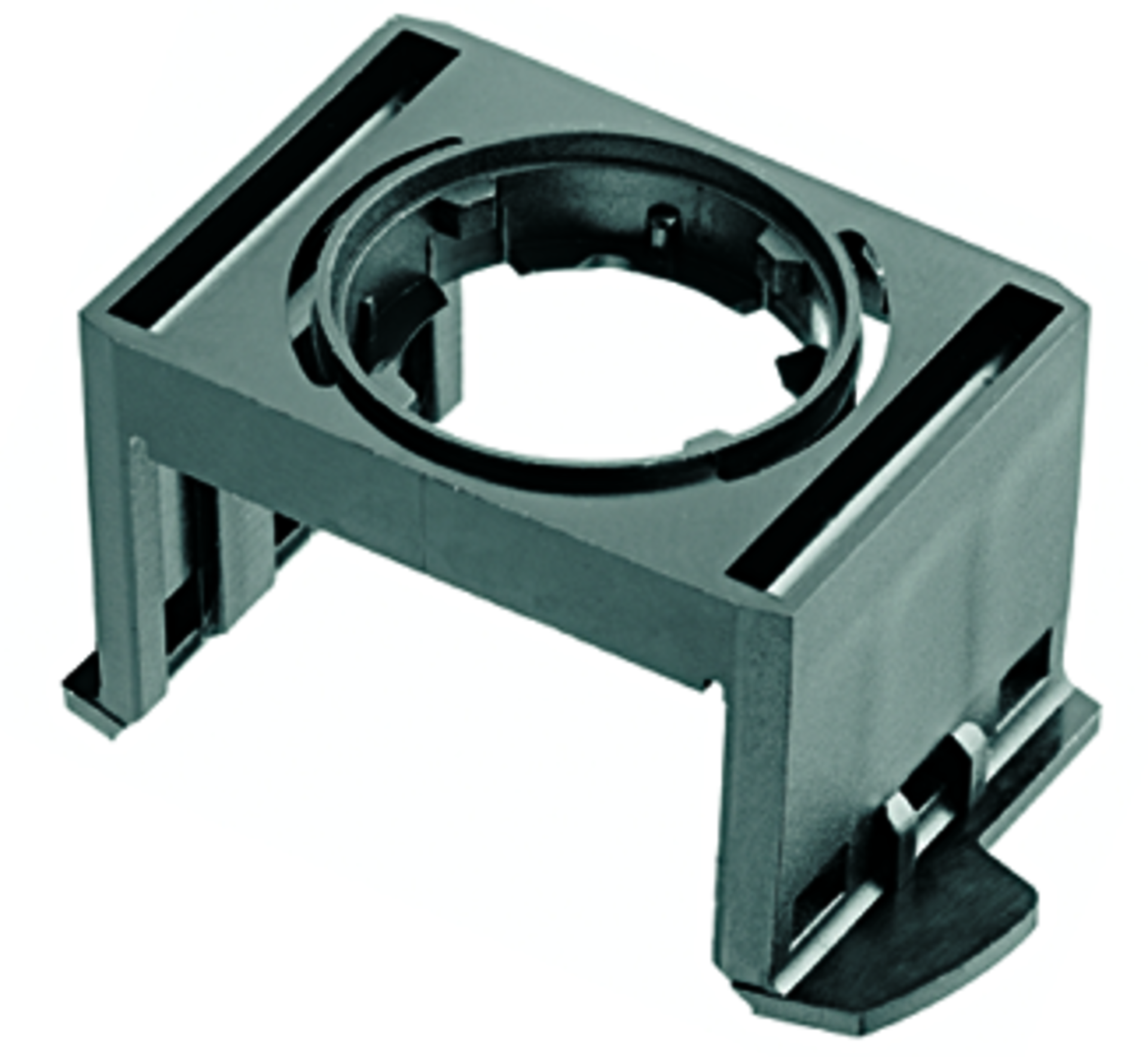

Držák modulů řady D..
S bajonetovým připojení hlavice. Pro max. 3 moduly.
OBJ: DMR
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
10,60 Kč/ks
12,83 Kč s DPH
+-

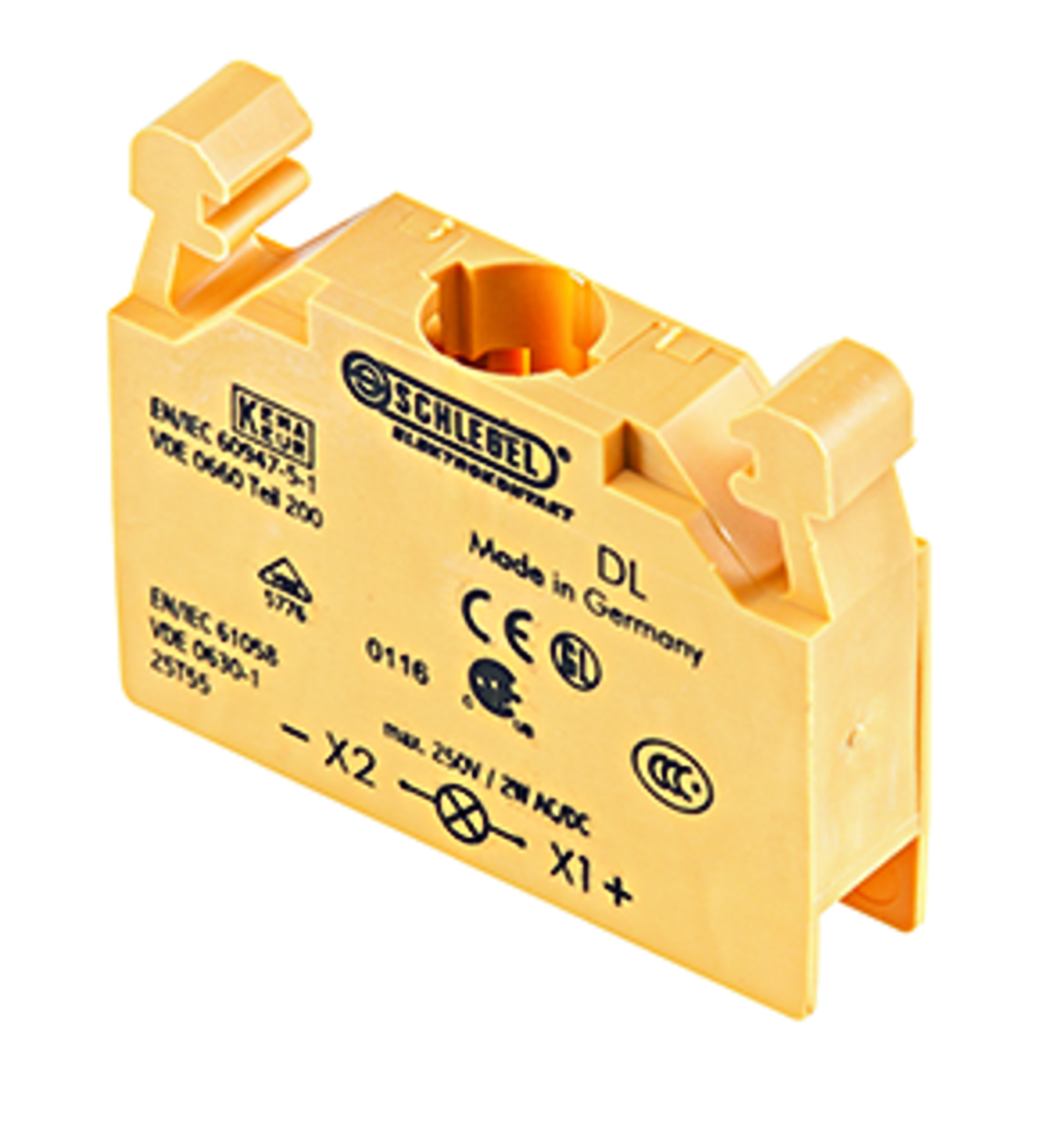

Držák žárovky BA9S
Držák žárovky (LED) s paticí BA9S; Max: 250V, 2W; Připojovací svorky: cage-clamp 0,08-2,5mm2
OBJ: DL
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
94,40 Kč/ks
114,22 Kč s DPH
+-
Kontakt modulový - rozpínací
Rozpínací kontakt; zdvih 6mm; Připojení typ Cage-Clamp 0,08-2,5mm2; 250VAC/16(10)A
OBJ: DTO
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
93 Kč/ks
112,53 Kč s DPH
+-
Kontakt modulovýl - spínací
Připojení: typ Cage-Clamp 0,08-2,5mm2; Dráha sepnutí 6mm; 250VAC/ 16(10)A
OBJ: DTI
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
93 Kč/ks
112,53 Kč s DPH
+-

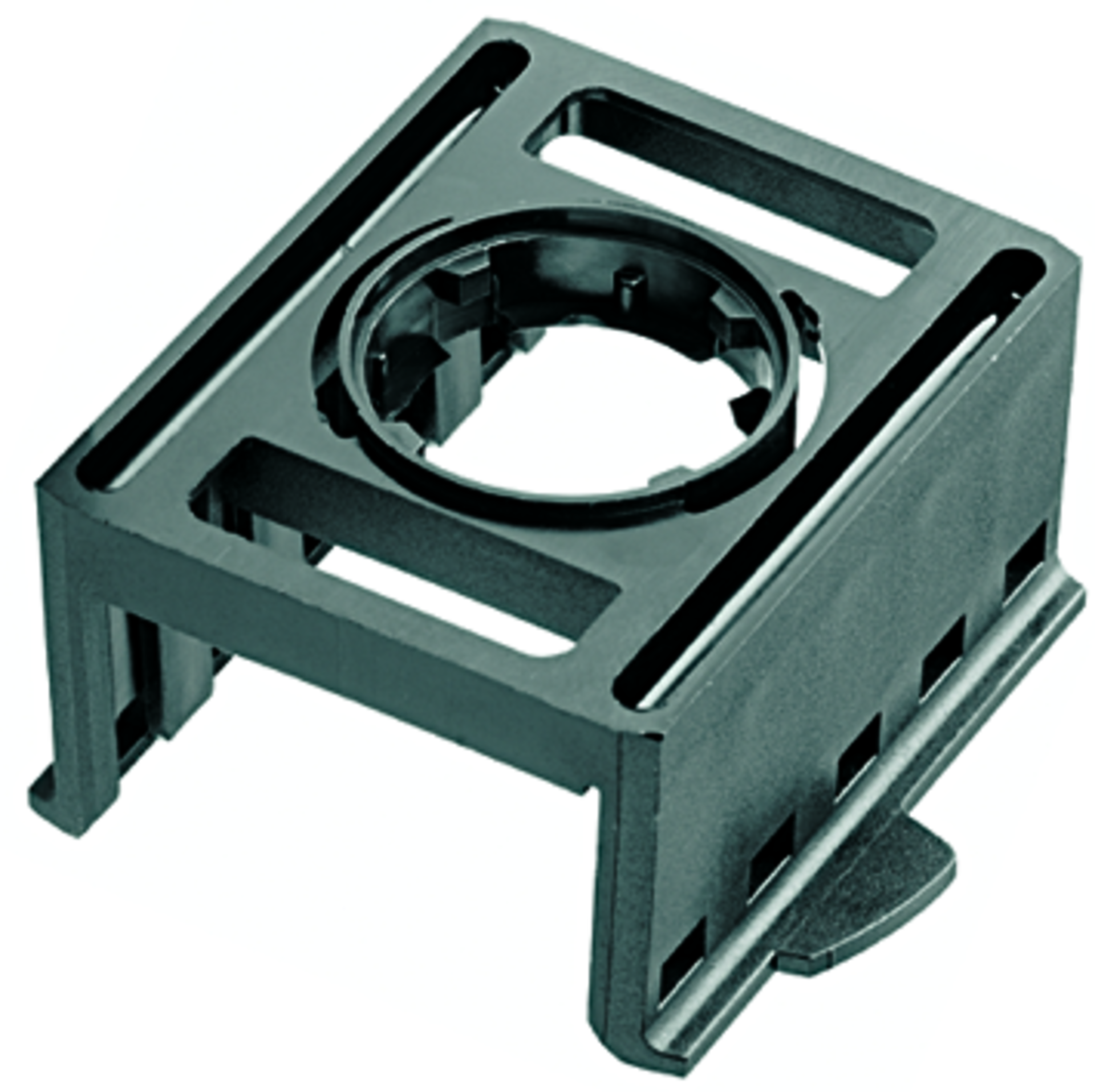

Držák modulových kontaktů
Počet modulů: 5
Pro velikost: 22
Pro velikost: 22
OBJ: MHR_5
Záruka: 24 m.
Není skladem
Prověříme pro Vás
33,20 Kč/ks
40,17 Kč s DPH
+-

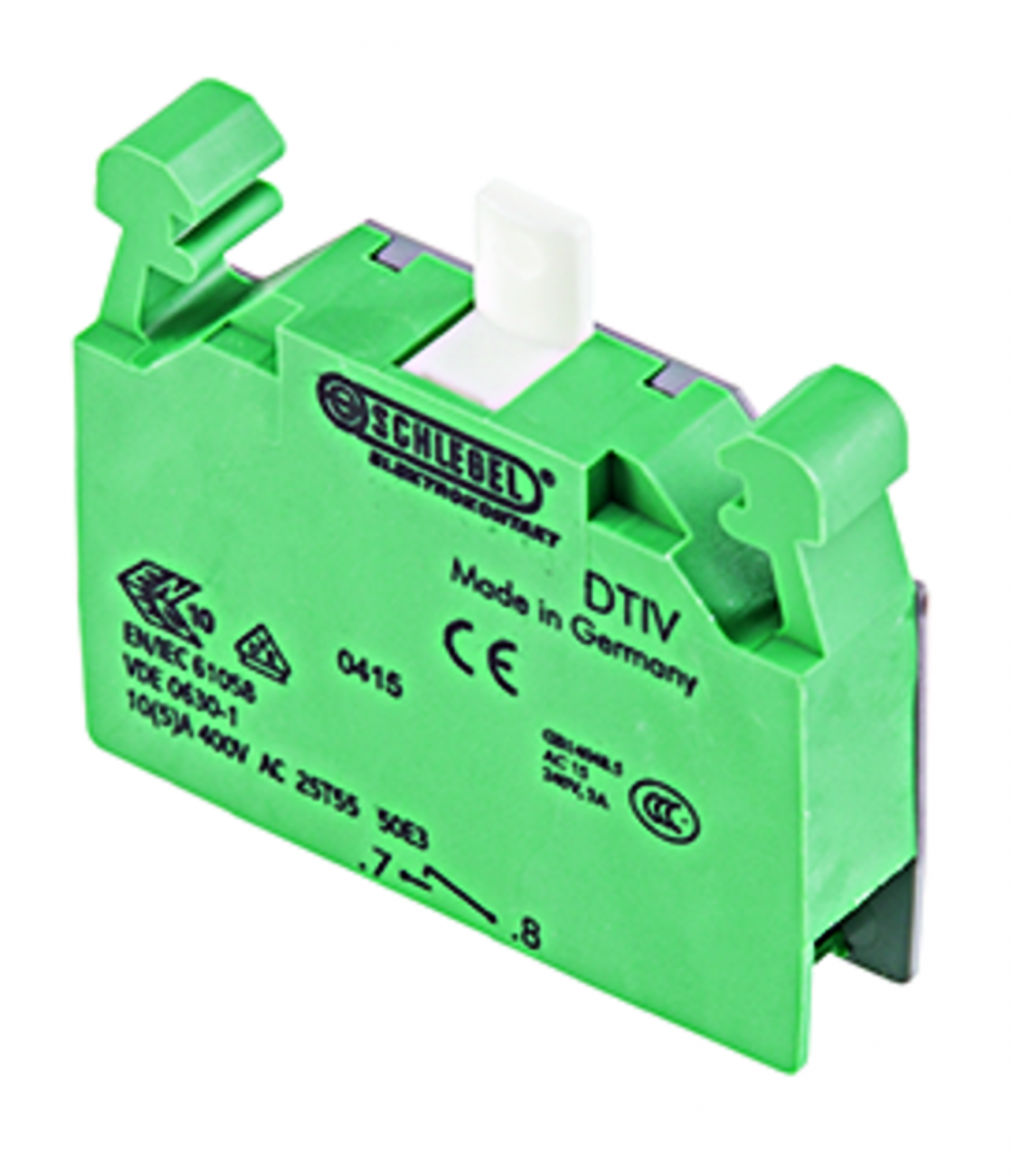

Kontakt modulový - spínací předbíhající
Připojení pomocí bezšroubových svorek.
Dráha sepnutí: 6mm
Dráha sepnutí: 6mm
OBJ: DTIV
Záruka: 24 m.
Není skladem
Prověříme pro Vás
109,20 Kč/ks
132,13 Kč s DPH
+-

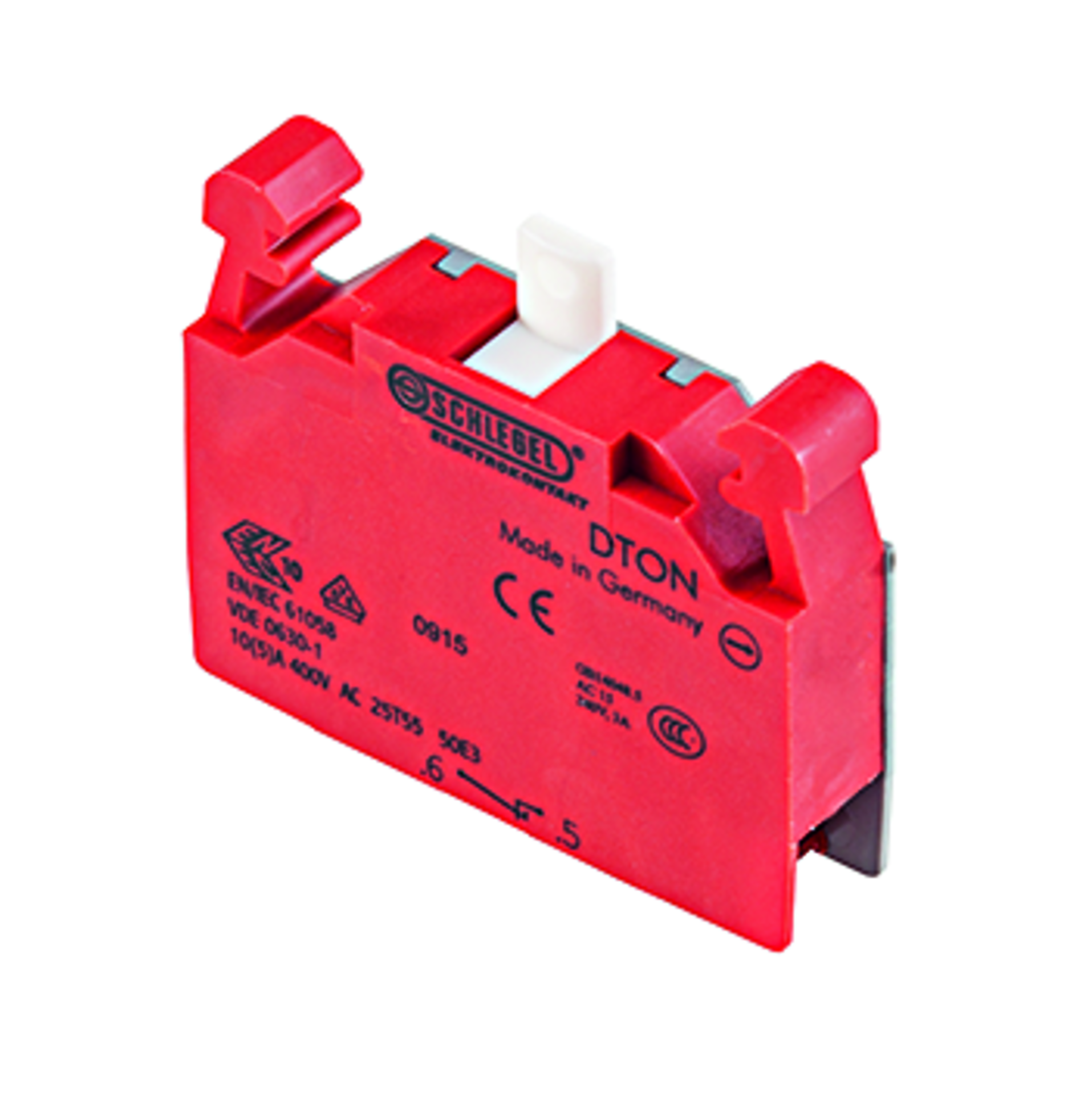

Kontakt modulový - zpožděné rozepnutí
Kontaktní blok rozpínací, s prodlouženou dobou rozepnutí.
OBJ: DTON
Záruka: 24 m.
Není skladem
Prověříme pro Vás
109,20 Kč/ks
132,13 Kč s DPH
+-
Popis výrobku
Kontaktní jednotky a objímky osvětlení řady DT... s dráhou sepnutí 6 mm.Zvlášť se dodává kontaktní jednotka a zvlášť hlavice ovladače. Kontaktní jednotky lze dodat v různých variantách podle funkce, kterou mají splňovat:
- spínací
- rozpínací
- jedním nebo více kontakty
- bez nebo s objímkou pro LED nebo žárovku (v případě osvětlené hlavice ovladače)
Rozšířené informace
Všeobecné údaje:
| Označení kontaktních bloků: | DT... |
| Schválení | CE, CSA, GOST-R, KEMA KEUR, UKS |
| Třída ochrany: | II (izolací) |
| Pracovní dráha: | 6 mm |
| Připojení: | pružinové svorky 0,08 ... 2,5 mm2 |
| Materiál kontaktů: | AgNi |
| Maximální provozní teploty: | -25 °C .....55°C (s nebo bez osvětlení) |
| Maximální skladovací teploty: | -40°C .....70°C |
| Mechanická životnost: | 1 milion operací |
| Elektrická životnost: | 50 000 cyklů při jmenovitém zatížení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimální proud: | 1mA (v laboratorních podmínkách) |
| Minimální napětí: | 5 V |
| Čas přepnutí spínacího kontaktu NO: | < 10ms |
| Čas přepnutí rozpínacího kontaktu NC: | < 10ms |
| Rozpínací kontakt NC podle normy EN60947-5-1, příloha K |
Elektrické údaje dle IEC/EN 60947-5-1
| Střídavý proud | Stejnosměrný proud | |
| Kategorie použití: | AC15 A600 | DC13 Q300 |
| Jmenovité izolační napětí Ui: | 600V | 400V |
| Jmenovité provozní napětí Ue: | 240V / 380V | 250V / 125V / 60V / 24V |
| Jmenovitý provozní proud Ie: | 3A / 1,9A | 0,27A / 0,55A / 1A / 2A |
| Vypínací kapacita: | 10Ie | 1,1Ie |
| Smluvený tepelný proud: | 16A | 16A |
Elektrické údaje dle IEC/EN 61058-1
| Jmenovité napětí Ue: | 250V AC | / 400 VAC |
| Jmenovitý proud Ie: | 16(10)A | / 10(5)A |
Technické údaje - osvětlení
| Typ objímky: | BA9s |
| Max. napětí žárovky: | 250V |
| Max. výkon: | 2W |
| Popis: | X1 ....anoda; X2 katoda |
Elektrické vlastnosti pozlacených kontaktů 5μm (dodatek označení typu _AU)
| Provozní napětí: | 20mV ..... 42 V AC/DC |
| Provozní proud: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
