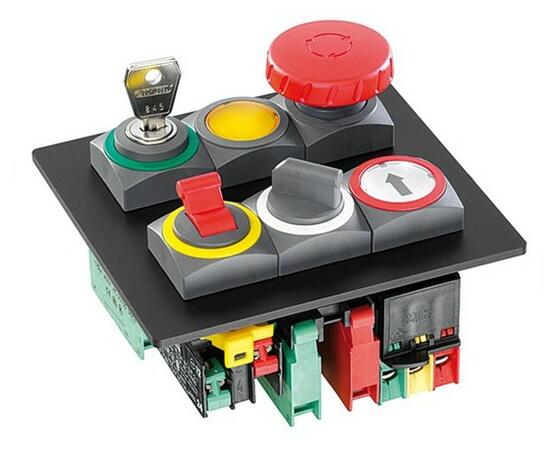

Hlavice tlačítek QUARTEX-R

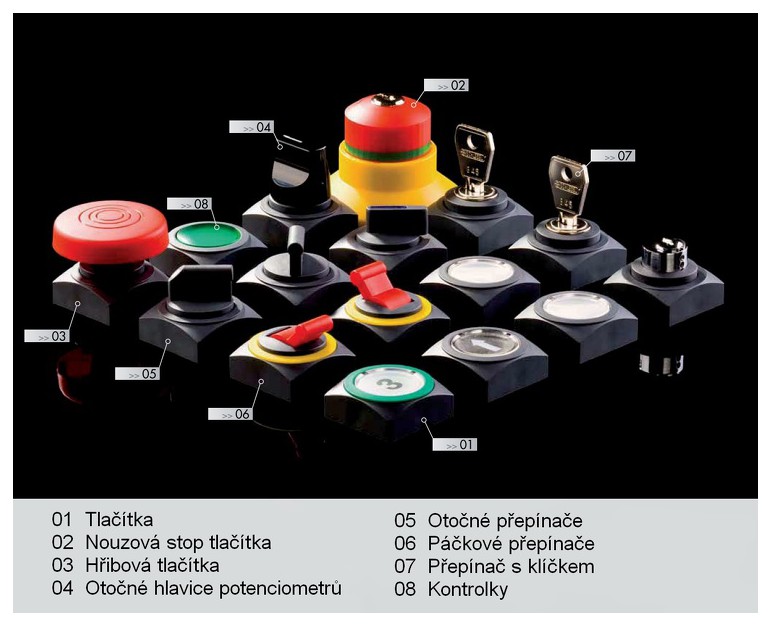

Přehled hlavic typu QUARTEX-R
- čtvercový tvar
- čelní rozměr: 30 x 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
- čelní rozměr: 30 x 30 mm
- výřez do panelu: Ø 22 mm
- vysunutá hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku
Ovladač OKTRON, nezapuštěný, čtvercového tvaru, plastový, barva tmavě šedá nebo kovově lesklá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: QR...
- Výřez do panelu: Ø 22,3 mm
- Čelní rozměry: 30 x 30 mm
- Výška čelního pouzdra: 12mm
- Délka dráhy sepnutí: 6 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 30 x 50mm
- Určeny pro kontaktní jednotky typu ET..., DS..., DT.../DL..., M...

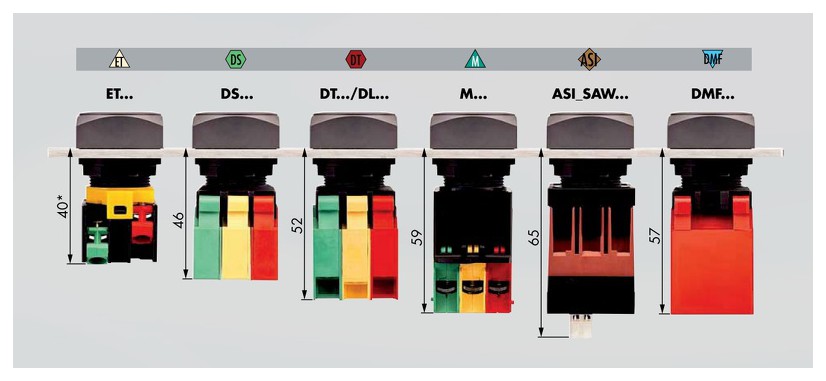

Montážní hloubka QUARTEX-R s použitými kontaktními bloky

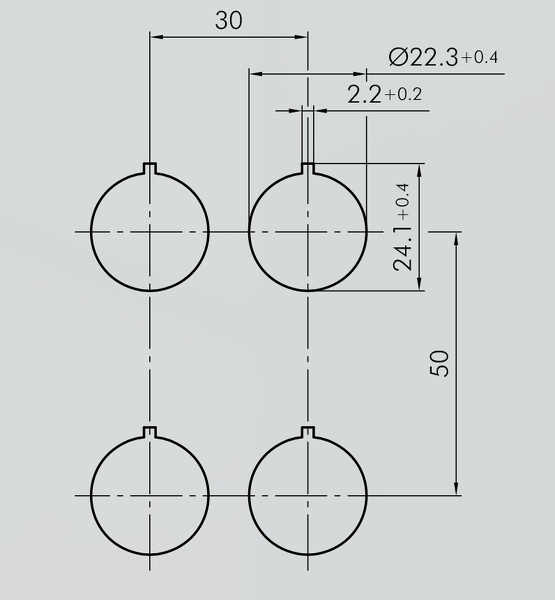

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Čtvercový |
|---|---|
| Výřez do panelu | Ø 22 mm |
| Čelní rozměr | 30 x 30 mm |
| Připojení | Modulární kontakty |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 12 mm |
| Stupeň krytí (IP) | IP65 až IP67 |
Soubory ke stažení
Filtrace
Typ dokumentu
Typ dokumentu:
Související produkty
Varianty: 8
Blok kontaktů DT...Blok kontaktů řada DT...- připojení pomocí pružinových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Blok kontaktů DS...Blok kontaktů řada DS...
- násuvné připojení
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
- pracovní zdvih: 5 mm
- modulový blok kontaktů s násuvným připojením
Na dotazDetail produktu
Blok kontaktů ET...Blok kontaktů řada ET...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů MT...Blok kontaktů řada MT...
- připojení pomocí šroubových svorek
- pracovní zdvih: 6 mm
- modulový blok kontaktů
- pracovní zdvih: 6 mm
- modulový blok kontaktů
Na dotazDetail produktu
