Hlavice tlačítek QUARTRON
Přehled hlavic typu QUARTRON
- čtvercový tvar
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

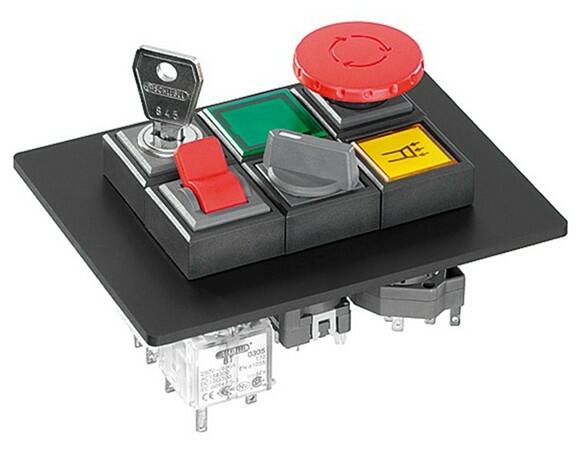

Ovladač QUARTRON, nezapuštěný, čtvercového tvaru, plastový, barva tmavě šedá nebo černá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: QX..
- Výřez do panelu: Ø 16,2mm
- Čelní rozměry: 25 x 25 mm
- Výška čelního pouzdra: 12mm
- Délka dráhy sepnutí: 6 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 25 x 25mm
- Určeny pro kontaktní jednotky typu A..., CT.../CTF..., CZ..., CTP...
Montážní hloubka QUARTRON s použitými kontaktními bloky
Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Čtvercový |
|---|---|
| Výřez do panelu | Ø 16 mm |
| Čelní rozměr | 25 x 25 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 12 mm |
| Stupeň krytí (IP) | IP65 až IP67 |
Soubory ke stažení
Filtrace
Typ dokumentu
Typ dokumentu:
Související produkty
Blok kontaktů AT..AF..Blok kontaktů řada AT... AF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů AZ...Blok kontaktů řada AZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů B..._439Blok kontaktů řada B..._439
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BF..Blok kontaktů řada BF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BF...KBlok kontaktů řada BF...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BZ...Blok kontaktů řada BZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
Na dotazDetail produktu
Blok kontaktů BZ...KBlok kontaktů řada BZ...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů CT...Blok kontaktů řada CT...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTF..., CTLF...Blok kontaktů řada CTF..., CTLF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTP..Blok kontaktů řada CTP...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CZ..Blok kontaktů řada CZ...
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů PTF..., PTP...Blok kontaktů řada PTF..., PTP...
- připojení pomocí konektorů Faston nebo do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
