Hlavice tlačítek OKTRON

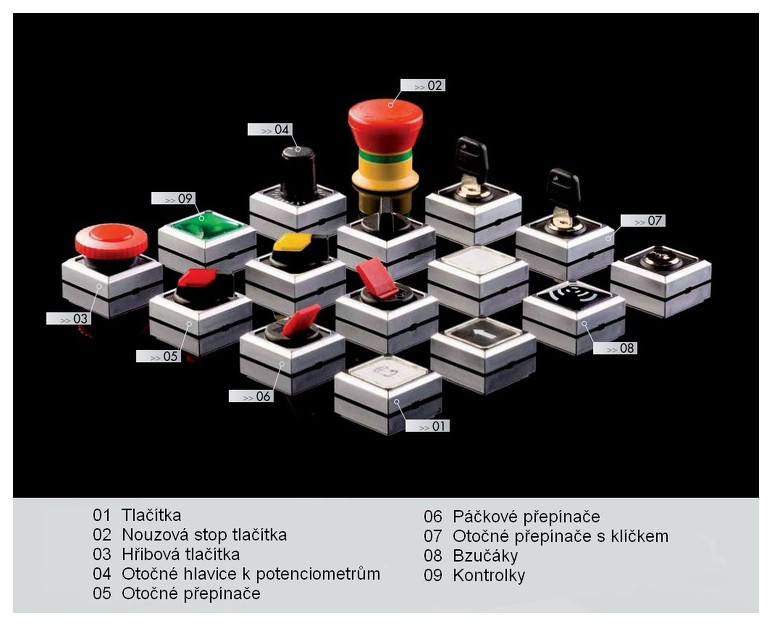

Přehled hlavic typu OKTRON
- čtvercový tvar
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: 25 x 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

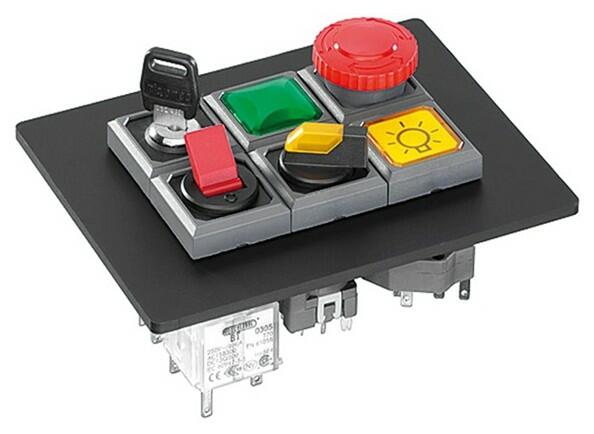

Ovladač OKTRON, nezapuštěný, čtvercového tvaru, plastový, barva tmavě šedá nebo kovově lesklá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.
Přehled ovladačů:
Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače

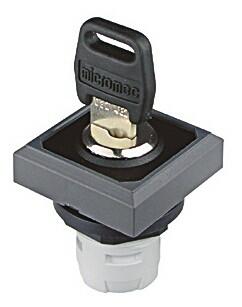

- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: OK...
- Výřez do panelu: Ø 16,2 mm
- Čelní rozměry: 25 x 25 mm
- Výška čelního pouzdra: 7,5mm
- Délka dráhy sepnutí: 3 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 25 x 25mm
- Určeny pro kontaktní jednotky typu B..., B...K, CT.../CTF, CZ..., CTP...

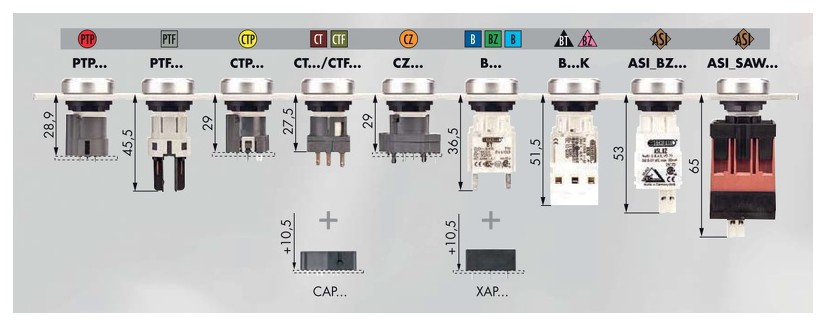

Montážní hloubka OKTRON s použitými kontaktními bloky

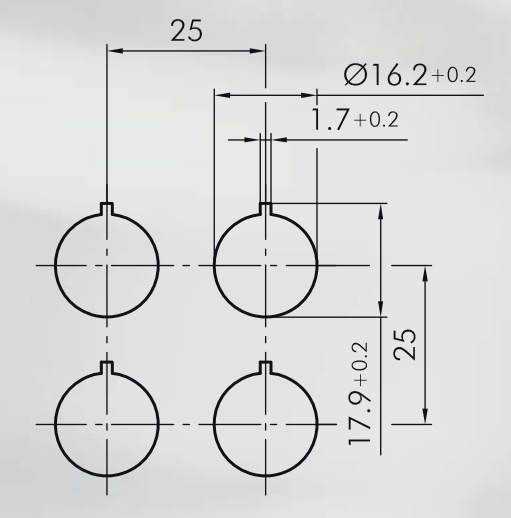

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Čtvercový |
|---|---|
| Výřez do panelu | Ø 16 mm |
| Čelní rozměr | 25 x 25 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 7,5 mm |
| Stupeň krytí (IP) | IP 65 |
