Hlavice tlačítek OKTRON-R

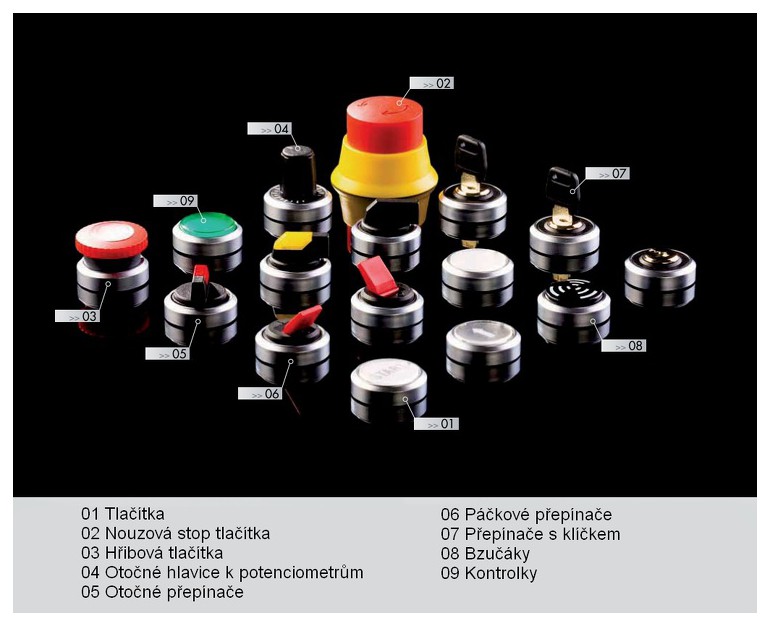

Přehled hlavic typu OKTRON-R
- kulatý tvar
- čelní rozměr: Ø 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
- čelní rozměr: Ø 25 mm
- výřez do panelu: Ø 16 mm
- vysunutá hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

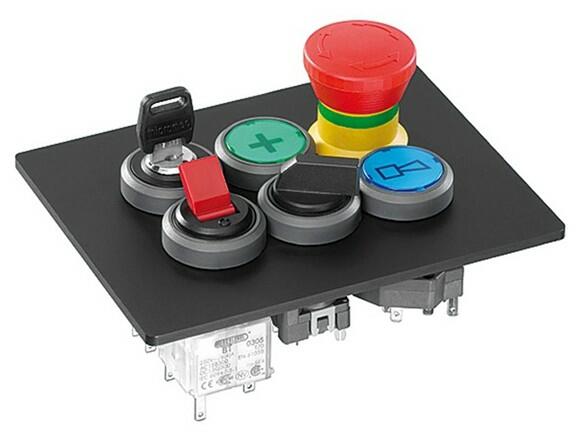

Ovladač OKTRON-R, nezapuštěný, kulatého tvaru, plastový, barva tmavě šedá nebo kovově lesklá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: RK..
- Výřez do panelu: Ø 16,2mm
- Čelní rozměry: Ø 25mm
- Výška čelního pouzdra: 7mm
- Délka dráhy sepnutí: 3 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 25 x 25mm
- Určeny pro kontaktní jednotky typu B..., B...K, CT.../CTF..., CZ..., CTP...

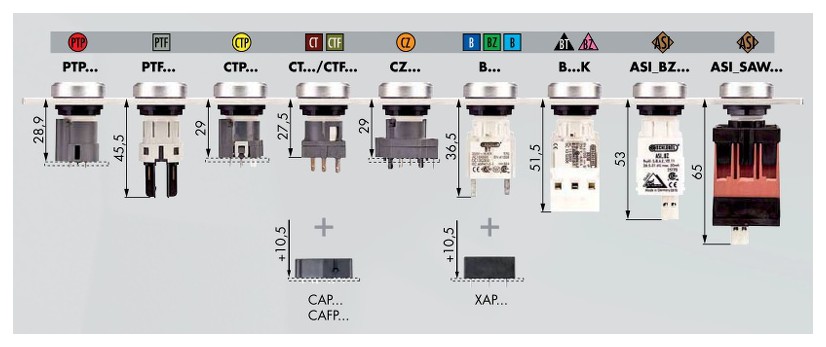

Montážní hloubka OKTRON-R s použitými kontaktními bloky

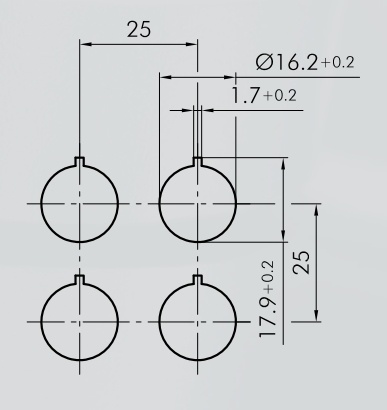

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Kulatý |
|---|---|
| Výřez do panelu | Ø 16 mm |
| Čelní rozměr | Ø 25 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Vysunutá |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 7 mm |
| Stupeň krytí (IP) | IP 65 až IP 67 |
Soubory ke stažení
