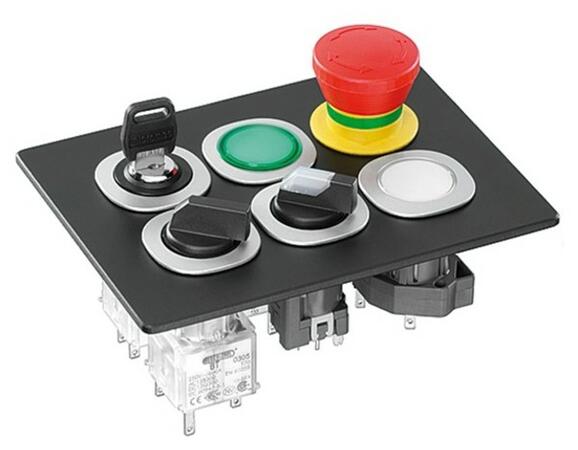

Hlavice tlačítek RONTRON-Q-JUWEL

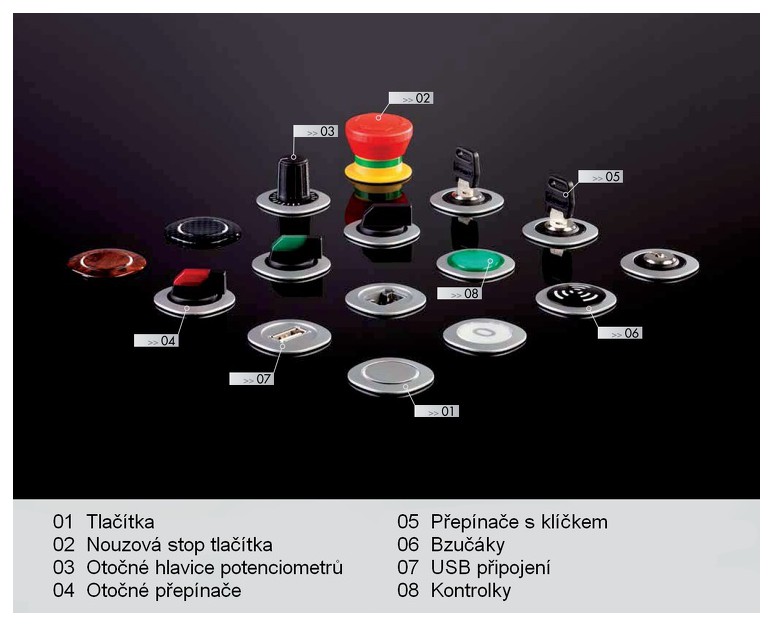

Přehled hlavic typu RONTRON-Q-JUWEL
- čtvercový zakulacený tvar
- čelní rozměr: 28 x 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: 28 x 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Popis výrobku
Ovladače RONTRON-R-JUWEL, zapuštěné, čtvercového zakulaceného tvaru, plastový, barva tmavě šedá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: RQJ...
- Výřez do panelu: Ø 22,3mm
- Čelní rozměry: 28 x 28mm
- Výška čelního pouzdra: 2mm
- Délka dráhy sepnutí: 3 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 30 x 30mm
- Určeny pro kontaktní jednotky typu B..., B...K, CT.../CTF..., CZ..., CTP...

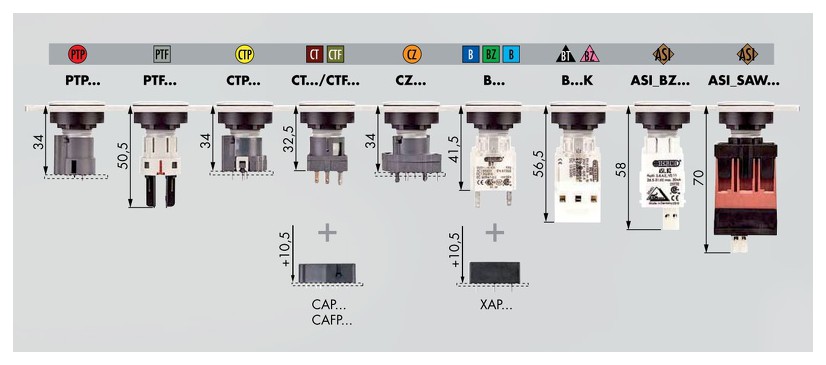

Montážní hloubka RONTRON-Q-JUWEL s použitými kontaktními bloky

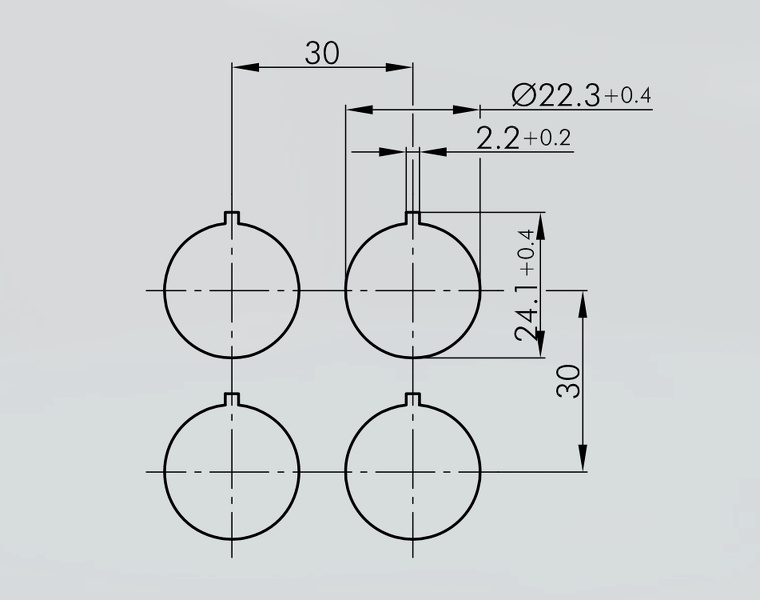

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Čtvercový |
|---|---|
| Výřez do panelu | Ø 22 mm |
| Čelní rozměr | 28 x 28 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Zapuštěná |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 2 mm |
| Stupeň krytí (IP) | IP 65 |
Soubory ke stažení
Filtrace
Typ dokumentu
Typ dokumentu:
Související produkty
Blok kontaktů AT..AF..
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 6 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů AZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů B..._439
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BF..
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BF...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
- pracovní zdvih: 3 mm
- blok kontaktů s nuceným rozpínáním
Na dotazDetail produktu
Blok kontaktů BZ...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, s oddělenými táhly
Na dotazDetail produktu
Blok kontaktů BZ...K
- připojení konektorů pomocí šroubové svorkovnice
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
- pracovní zdvih: 3 mm
- blok s dvojitými kontakty, oddělená samostatná zdvihátka, nucené rozpínání
Na dotazDetail produktu
Blok kontaktů CT...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTF..., CTLF...
- připojení pomocí konektorů Faston
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CTP..
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
Blok kontaktů CZ..
- připojení do desky tištěných spojů
- pracovní zdvih: 3 mm
- pracovní zdvih: 3 mm
Na dotazDetail produktu
