Hlavice tlačítek RONTRON-R-JUWEL

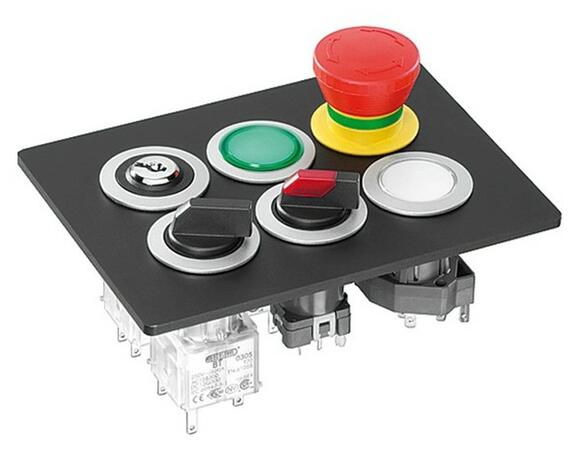

Přehled hlavic typu RONTRON-R-JUWEL
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

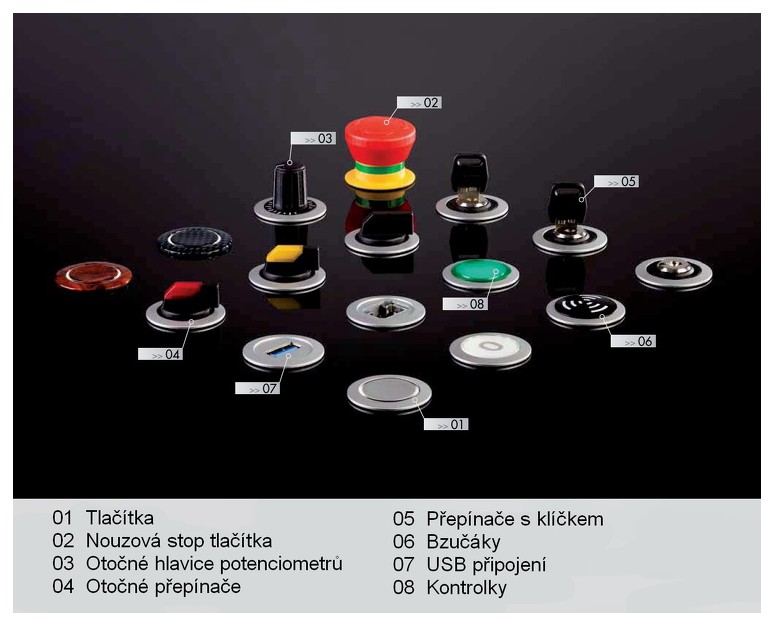

Ovladače RONTRON-R-JUWEL, zapuštěné, kulatého tvaru, plastový, barva tmavě šedá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: RRJ...
- Výřez do panelu: Ø 22,3mm
- Čelní rozměry: Ø 28mm
- Výška čelního pouzdra: 2mm
- Délka dráhy sepnutí: 3 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 30 x 30mm
- Určeny pro kontaktní jednotky typu B..., B...K, CT.../CTF..., CZ..., CTP...

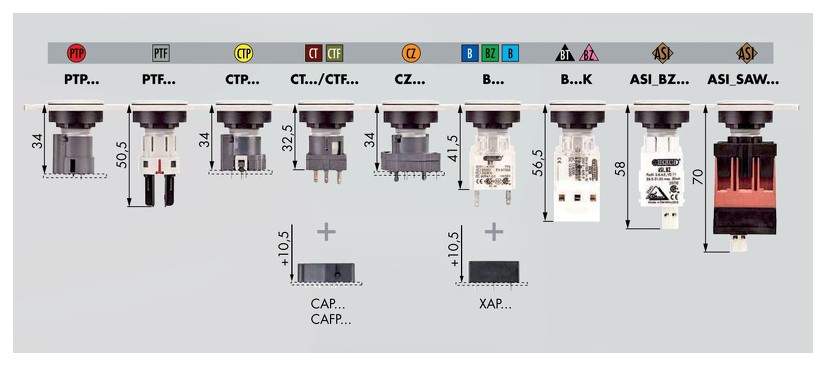

Montážní hloubka RONTRON-R-JUWEL s použitými kontaktními bloky
Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Kulatý |
|---|---|
| Výřez do panelu | Ø 22 mm |
| Čelní rozměr | Ø 28 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Zapuštěná |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 2 mm |
| Stupeň krytí (IP) | IP65 |
