Hlavice tlačítek SHORTRON Connect
Přehled hlavic typu SHORTRON
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

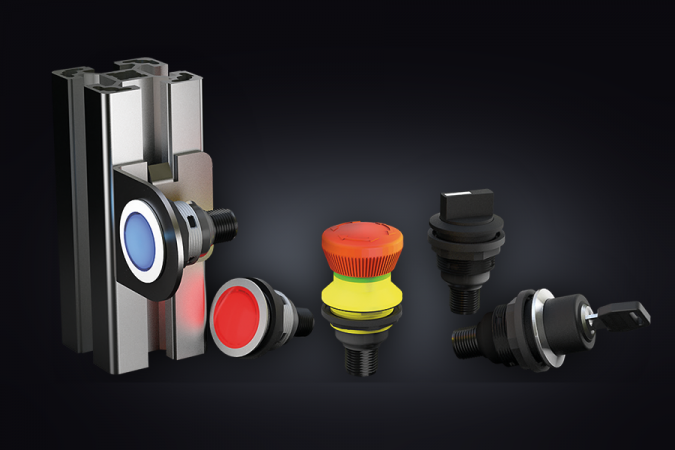

Ovladač SHORTRON® Connect, zapuštěný nebo vysunutý, kruhového tvaru, plastový, barva šedá nebo černá.
Hlavice jsou s integrovaným 4 pinovým konektorem M12:
(A - kódování)
- velmi snadná montáž
- vysoká spolehlivost a účinnost

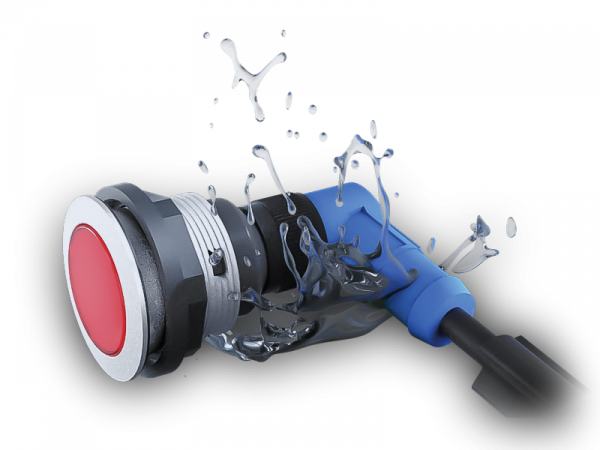

- odolnost proti vodě IP65/IP67
- široký rozsah použití a umístění
- bezpečnost a odolnost proti rozpojení
U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. karta "Ke stažení". Za objednací kód se uvede číslo potisku.
Tlačítka a signálky mohou být taktéž podsvětleny.

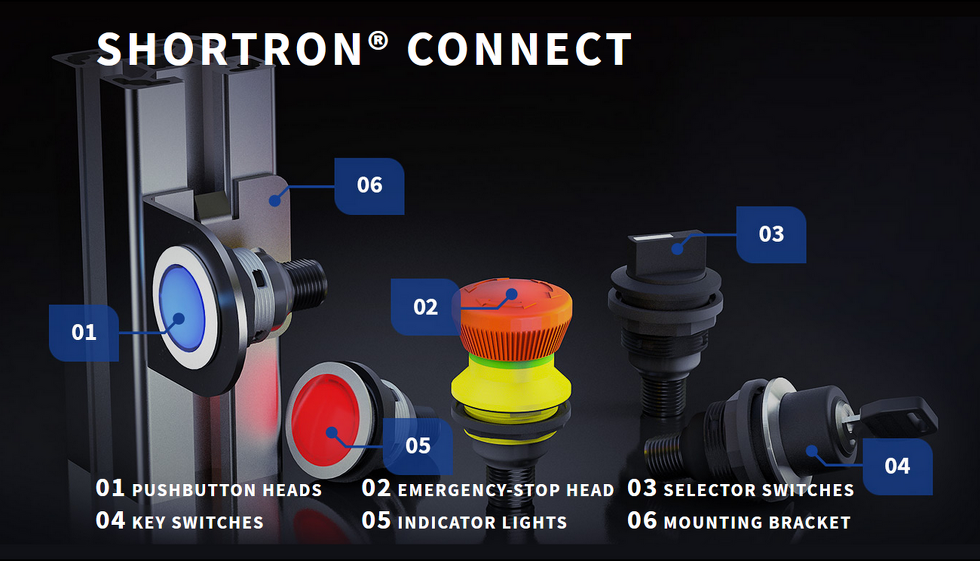

- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky [1]
- Nouzová STOP tlačítka [2]
- Otočné přepínače s páčkou [3]
- Otočné přepínače s klíčkem [4]
- Signálky + čočky [5]
- Montážní držák hlavic [6]
Rozšířené informace
- Označení hlavic tlačítek: SN..., SSSA..., SST..., SSW..., STL..., STO..., SVA..., SW(A)(B)(C)...
- Výřez do panelu: Ø 22,3 mm
- Čelní rozměry: Ø 28 mm (Ø 36 mm pro nouzové STOP tlačítko)
- Výška čelního pouzdra: 3,8 - 36,3 mm (včetně zasunutého klíčku v přepínači)
- Materiál: plast nebo nerezová ocel
- Stupeň krytí: IP 65, IP67
- Připojení 4 pinovým konektorem M12

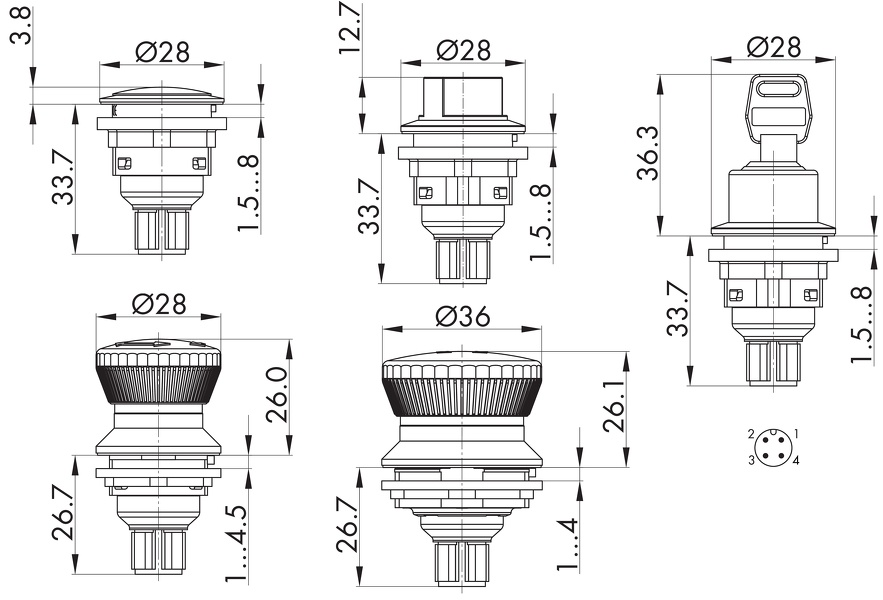

Rozměry ovladačů SHORTRON® Connect s konektorem M12

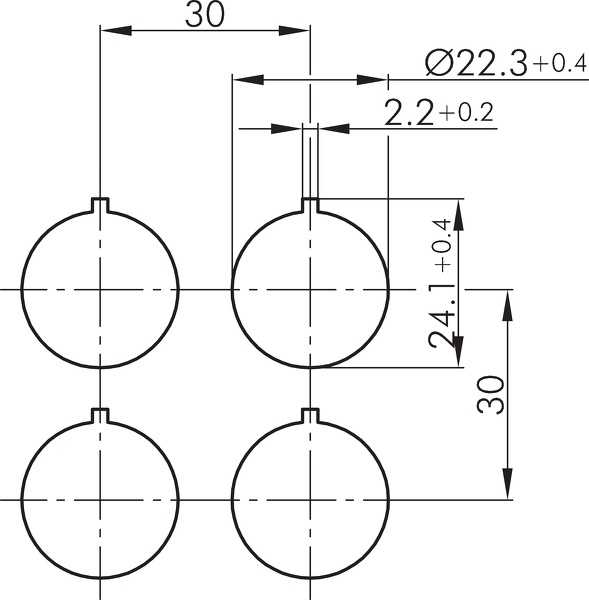

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Kulatý |
|---|---|
| Výřez do panelu | Ø 22 mm |
| Čelní rozměr | Ø 28 mm |
| Připojení | Konektor M12 |
| Boční provedení | Vysunutá Zapuštěná |
| Zvlášť teplotně odolná |  Ne |
| Stupeň krytí (IP) | až IP67 |
