Hlavice tlačítek RX-JUWEL
Přehled hlavic typu RX-JUWEL
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- zapuštěná hlavice
Dostupnost: Na dotaz
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Popis výrobku

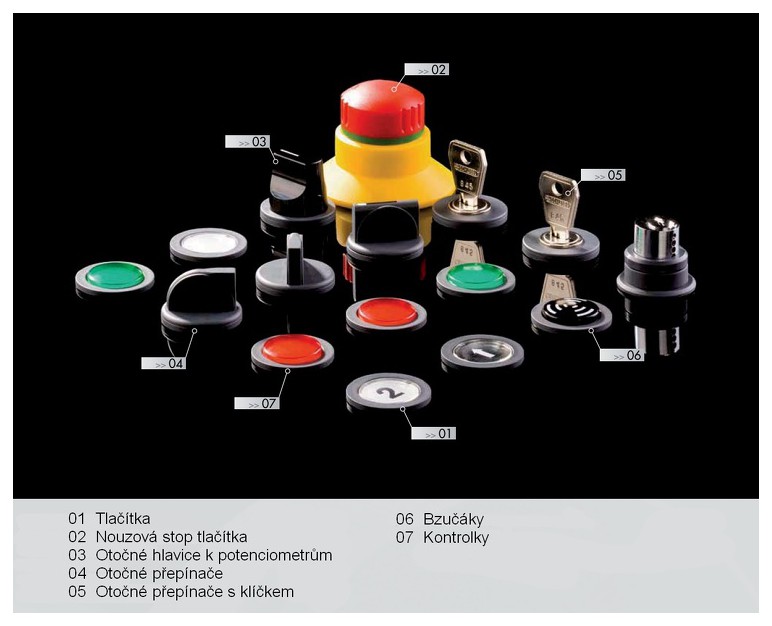

Ovladače RX-JUWEL, zapuštěné, kulatého tvaru, plastový, barva tmavě šedá. Zvlášť se dodává ovladač a zvlášť kontaktní jednotka. U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. Popisky štítků. Za objednací kód se uvede číslo potisku.Přehled ovladačů:
- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky
- Otočné přepínače
- Otočné přepínače s klíčkem
- Páčkové přepínače
- Nouzová stop tlačítka
- Bzučáky
- Signálky + čočky
- Příslušenství: držáky štítků, hmatníky (čočky), štítky
Rozšířené informace
- Označení hlavic tlačítek: RXJ...
- Výřez do panelu: Ø 22,3mm
- Čelní rozměry: Ø 28mm
- Výška čelního pouzdra: 2,6mm
- Délka dráhy sepnutí: 6 mm
- Stupeň krytí: min. IP 65
- Montážní rastr dle EN 50007: 25 x 25mm
- Určeny pro kontaktní jednotky typu A..., CT.../CTF..., CZ..., CTP...

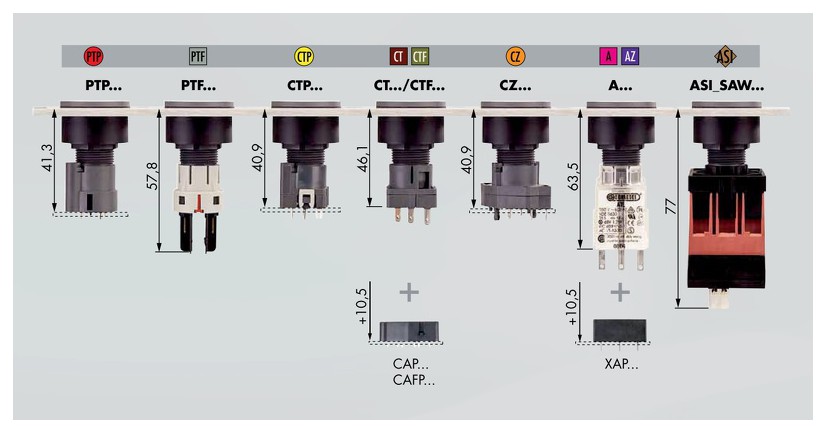

Montážní hloubka RX-JUWEL s použitými kontaktními bloky

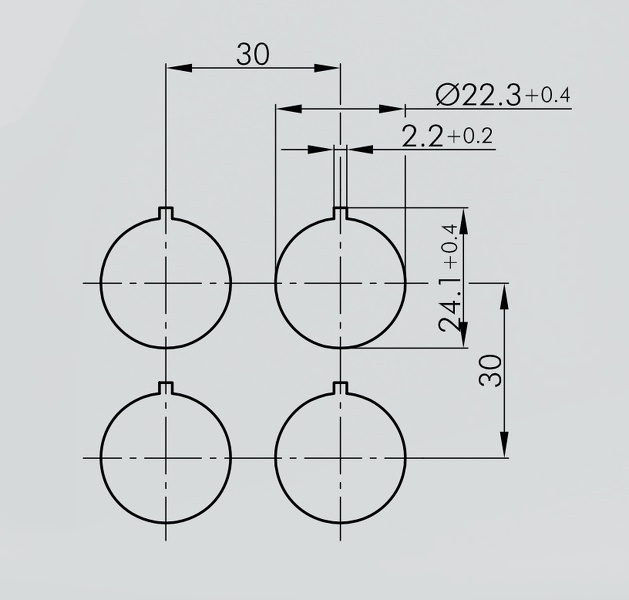

Rozměry výřezů
Technické údaje
Parametry
| Čelní tvar | Kulatý |
|---|---|
| Výřez do panelu | Ø 22 mm |
| Čelní rozměr | Ø 28 mm |
| Připojení | Kontaktní jednotky |
| Boční provedení | Zapuštěná |
| Zvlášť teplotně odolná |  Ne |
| Výška čelního pouzdra | 2,6 mm |
| Stupeň krytí (IP) | IP 65 až IP 67 |
